Unité principale à anneau isolé au gaz écologique HB-12

Ceho est un fabricant en Chine et vous pouvez acheter notre unité principale à anneau isolé au gaz écologique HB-12 en toute confiance. Et nous vous offrirons le meilleur service après-vente et une livraison rapide. Cette unité principale en anneau est un ensemble complet de dispositifs de distribution d'énergie de 12KV, triphasé AC 50Hz, système de bus unique et de segment de bus unique.

envoyer une demande

Description du produit

L'unité principale à anneau isolé au gaz écologique HB-12 est un ensemble complet d'équipements de distribution avec une tension de 12KV, un système triphasé AC 50Hz, un jeu de barres unique et un système de section de jeu de barres unique. Il présente une structure simple, un fonctionnement flexible, un verrouillage fiable et une installation pratique. Différents utilisateurs peuvent bénéficier de solutions techniques satisfaisantes pour différentes applications. En adoptant la technologie des capteurs, la technologie de contrôle automatique et la technologie de l'information, ainsi que des performances techniques avancées et des solutions d'assemblage simples et flexibles, il peut répondre aux demandes en constante évolution du marché et est adapté aux exigences intelligentes des réseaux électriques.

L'unité principale à anneau isolé au gaz écologique HB-12 s'applique aux réseaux d'anneaux de câbles industriels et civils et aux projets de terminaux de réseaux de distribution. Quant à la réception et à la distribution d'énergie électrique, elle est particulièrement adaptée à la distribution d'énergie dans les zones résidentielles urbaines, les petites sous-stations secondaires, les bureaux de commutation, les boîtiers de dérivation de câbles, les sous-stations de type boîte, les entreprises industrielles et minières, les centres commerciaux, les aéroports, les métros, la production d'énergie éolienne, les hôpitaux, les sites sportifs, les chemins de fer, les tunnels et autres lieux.

Conditions de service

Température de l'air ambiant : -40℃-+50℃

Humidité : Valeur relative moyenne maximale, quotidienne <95 %, mensuelle <90 %

Altitude : ≤4000 M

Résistance sismique : 8 degrés

Une utilisation sous conditions particulières peut être négociée

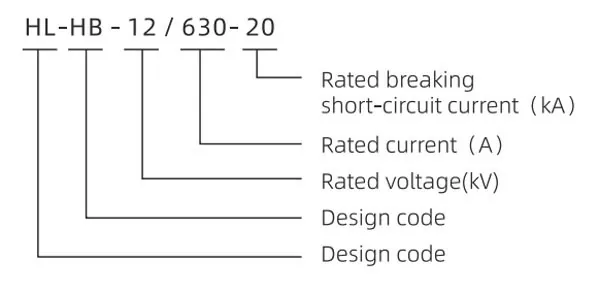

Modèle

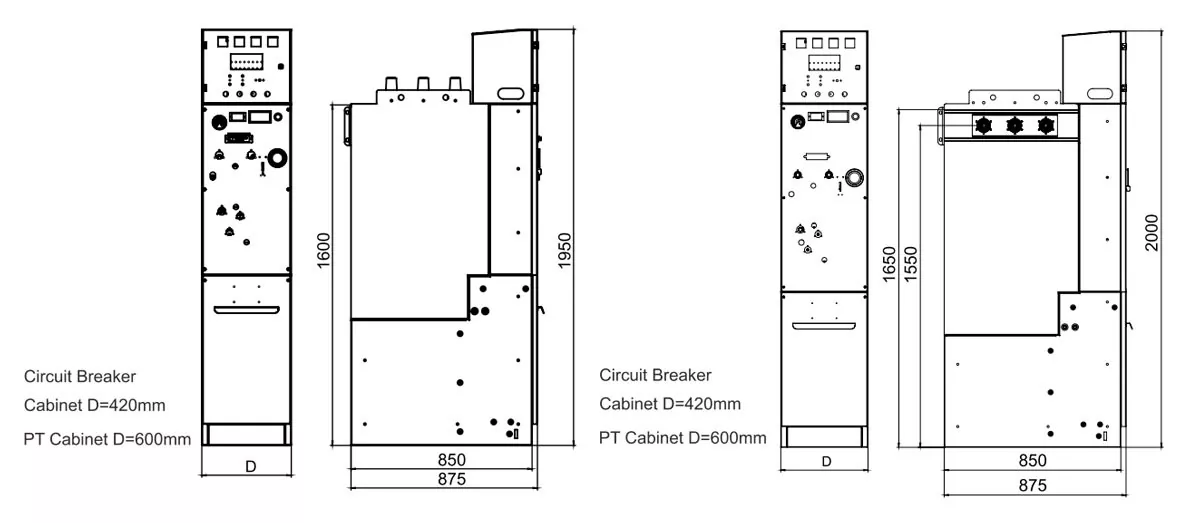

Dimensions de l'appareillage

Taille de l'armoire (L × P × H)	Armoire disjoncteur	Armoire de connexion de câbles	Armoire de TP

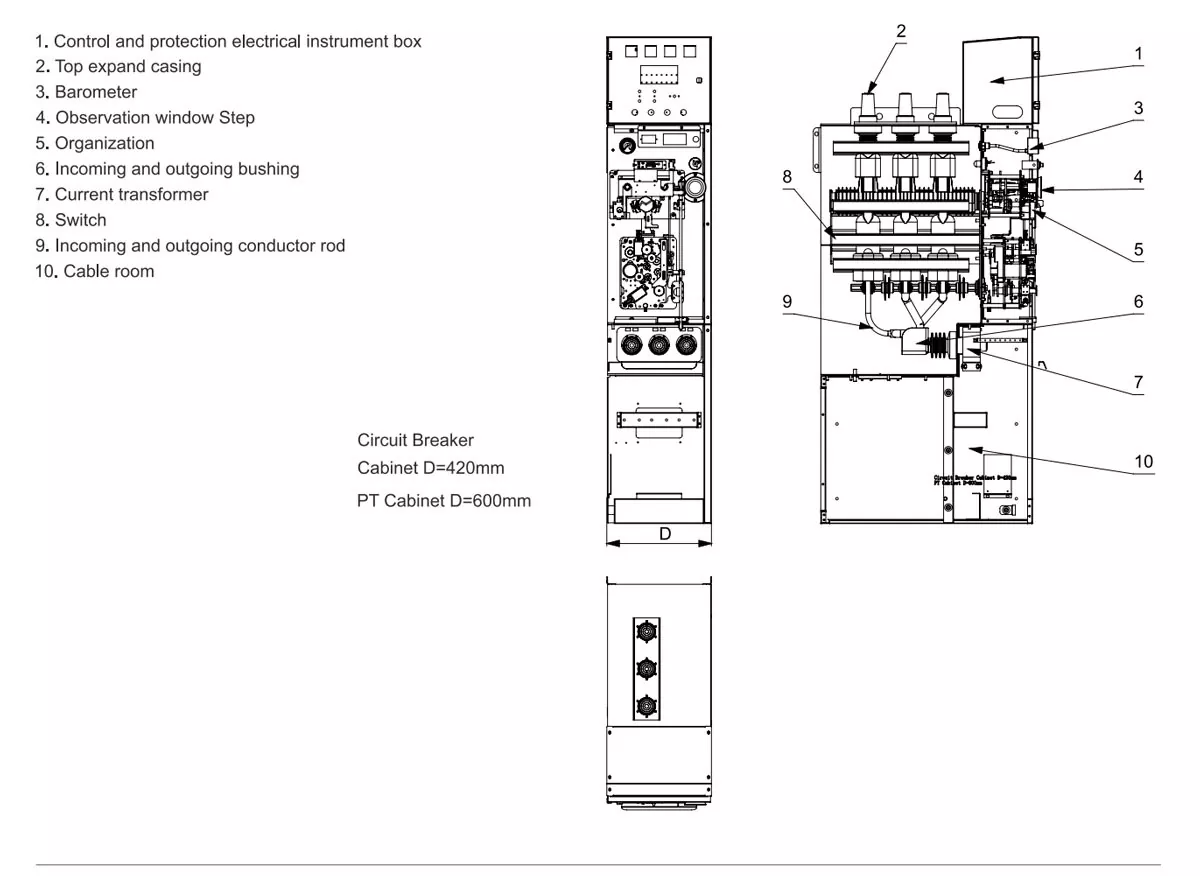

Extension supérieure	420×850×1950	420×850×1950	600×850×1950

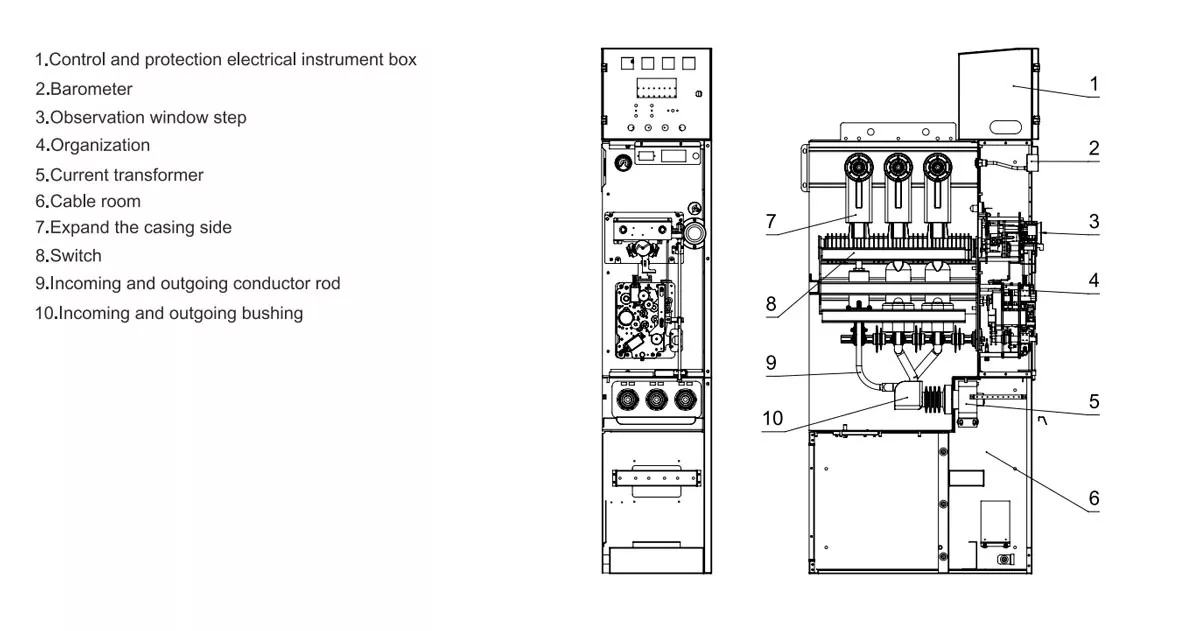

Expansion latérale	420×850×2000	420×850×2000	600×850×1950

Paramètre technique

Les principaux paramètres techniques de la RMU à isolation gazeuse environnementale

Tension nominale	kV	12
Courant nominal	A	630
Méthode d'extinction de l'arc		Tube interrupteur à vide
Méthode d'isolation		Air pur ou azote
Courant nominal de coupure en court-circuit	kV	20
Temps assignés de coupure en court-circuit	Fois	30
Courant nominal de fermeture en court-circuit (crête)	kV	50
Courant de tenue de courte durée nominal 3s (rms)	le	20 (Circuit principal), 17, 4 (Circuit de terre)
Courant de tenue de crête nominal	le	50 (Circuit principal), 43, 5 (Circuit de terre)
Tension de tenue à la fréquence industrielle (1 min)	kV	42 (Phase à terre, phase à phase), 48 (coupure)
Tension de tenue aux chocs de foudre	kV	75 (phase à terre, phase à phase), 85 (coupure)
Décharge partielle	PC	≤20
Séquence nominale d'opérations de vcbs		O-0.3s-co-180s-co
Résiste aux défauts d’arc interne	KA\S	20/0,5
Durée de vie mécanique	Fois	10 000 (VCB) 3 000 (sectionneur, sectionneur de terre)
Résistance du circuit principal de chaque phase	mΩ	120
Courant assigné de fermeture en court-circuit du sectionneur de terre (valeur de crête)	Le	43, 5
Horaires de fermeture du sectionneur de terre	Fois	2
Degré de protection	MPa	IP67 (boîte à gaz), IP4X (boîtier)
Pression nominale du gaz (pression relative)	MPa	0.02
Pression minimale du gaz de service	0/0	0
Taux de fuite annuel nominal	ppm	0.01
Teneur en humidité dans la boîte à air	kV	≤150
Tension de tenue à fréquence industrielle du circuit auxiliaire (1 min)		2

Paramètre technique principal du disjoncteur

Tension nominale	12
Courant nominal	630
Courant assigné de coupure en court-circuit	20
Courant nominal de fermeture en court-circuit (crête)	50
Courant de tenue de courte durée nominal 3s (rms)	20
Courant de tenue de crête nominal	50
Séquence nominale d'opérations	O.-0,3s-C.O.-180s-C.O.
Tension de tenue à la fréquence industrielle (1 min)	42 (Phase à terre, phase à phase), 48 (coupure)
Tension de tenue aux chocs de foudre (crête)	75 (phase à terre, phase à phase), 85 (coupure)
Décharge partielle	≤5
Durée de vie mécanique	10000
Résistance de boucle principale par phase	≤110
Espacement des contacts	9 ± 1
Surcourse de pression de contact	3 ± 0, 5
pression finale	1800 ± 100N
Ouverture triphasée (différentes phases)	≤1
Temps de rebond à la fermeture du contact	≤2
Heure de fermeture	≤70
Heure d'ouverture	≤60
Vitesse moyenne d'ouverture	1,1+0,2
Vitesse moyenne de fermeture	0,8+0,2
Nombre nominal de coupures de courant de court-circuit	30
