Qu'est-ce qu'un transformateur d'instrument de courant ?

Cet article approfondi explique ce qu'est unTransformateur d'instrument de courantc'est-à-dire comment il fonctionne, pourquoi il est important dans les systèmes électriques, comment il se compare à d'autres transformateurs de mesure, comment en choisir un et des questions fréquemment posées, le tout soutenu par des définitions faisant autorité et des normes industrielles. Transformateurs de mesure de courant, communément appeléstransformateurs de courant (TC), permettent une mesure précise du courant, une protection et un contrôle des circuits électriques haute tension en adaptant les courants à des valeurs standard plus sûres pour les instruments et les relais.

Table des matières

1. Qu'est-ce qu'un transformateur d'instrument de courant ?
2. Comment fonctionne un transformateur de courant ?
3. Pourquoi utiliser un transformateur de courant ?
4. Quels types de transformateurs d’instruments de courant existe-t-il ?
5. Comment sélectionner le bon transformateur d'instrument de courant ?
6. Quelles sont les applications courantes ?
7. Foire aux questions (FAQ)

Qu'est-ce qu'un transformateur d'instrument de courant ?

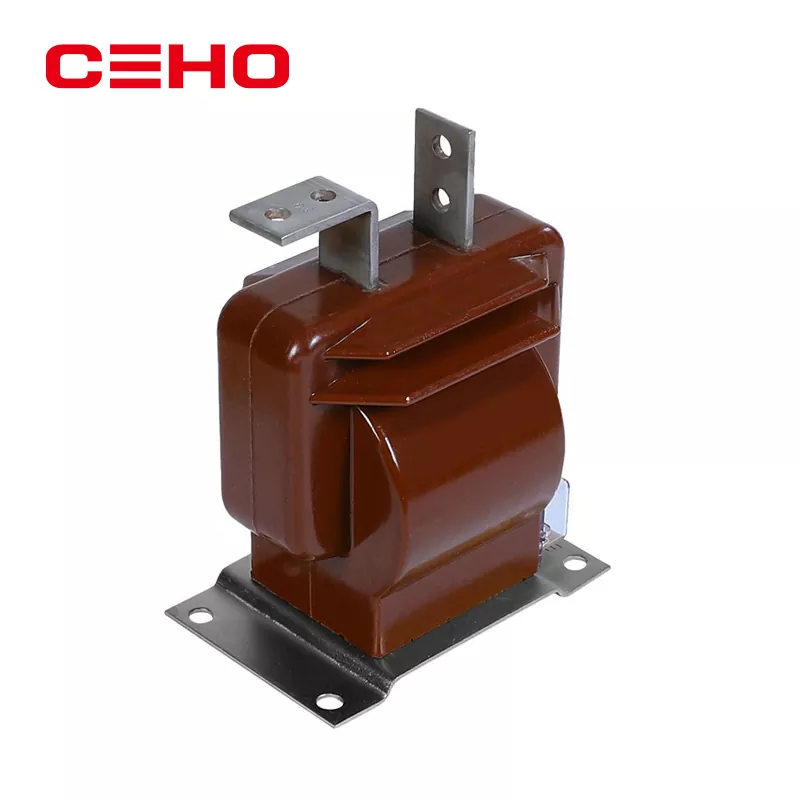

A Transformateur d'instrument de courant(également connu sous le nom deTransformateur de courantou CT) est un type spécifique detransformateur de mesureconçu pour adapter les courants alternatifs (CA) très élevés provenant des systèmes électriques en un courant proportionnel plus faible qui peut être connecté en toute sécurité aux compteurs, aux relais de protection et aux dispositifs de contrôle.

Le rôle déterminant du TC est de permettre une détection de courant sûre et précise sur des circuits où une mesure directe serait dangereuse ou peu pratique en raison d'un courant et d'une tension élevés.

Comment fonctionne un transformateur de courant ?

Le principe de fonctionnement d'un transformateur de courant repose sur l'induction magnétique : lorsqu'un courant alternatif traverse le conducteur primaire, il crée un champ magnétique. Ce flux magnétique induit un courant proportionnel dans l’enroulement secondaire du TC via induction électromagnétique.

• Enroulement primaire :généralement un seul tour (souvent le conducteur lui-même).
• Enroulement secondaire :plusieurs tours de fil fin pour produire un courant réduit.
• Noyau magnétique :matériau à haute perméabilité pour guider efficacement le flux.

Le résultat est un courant secondaire qui est un rapport fixe du courant primaire (par exemple, un TC 1 000:5 produira 5 A lorsque le courant primaire est de 1 000 A), permettant aux appareils de mesure de fonctionner en toute sécurité et avec une grande précision.

Pourquoi utiliser un transformateur de courant ?

Les transformateurs de courant sont essentiels pour les systèmes électriques modernes pour plusieurs raisons :

1. Sécurité:Ils isolent les appareils et le personnel des circuits primaires dangereux à haute tension.
2. Précision:Ils fournissent des niveaux de courant standardisés pour une mesure précise et une surveillance de la charge.
3. Fonction de protection :Ils fonctionnent avec des relais et des protections pour détecter les défauts et déclencher les disjoncteurs.

Sans TC, mesurer ou protéger les réseaux à courant élevé avec des instruments conventionnels serait dangereux, imprécis ou les deux.

Quels types de transformateurs d’instruments de courant existe-t-il ?

Les transformateurs de courant se présentent sous plusieurs formes selon l'installation et l'application :

• TC de type barre :Le conducteur primaire traverse une âme comportant de nombreuses spires secondaires.
• TC en anneau (toroïdal) :Noyau annulaire traversé par un conducteur ; idéal pour les mesures de rénovation.
• CT de fenêtre :Conçu pour que le conducteur primaire puisse être facilement enfilé.
• TC ouvrant :CT de type à pince pour une installation pratique sans déconnexion.

Chaque type prend en charge différents besoins d'installation et exigences de précision. Les sous-stations haute tension utilisent souvent des types de barres ou de fenêtres robustes, tandis que les scénarios de maintenance ou de rénovation peuvent utiliser des formats à noyau divisé.

Comment sélectionner le bon transformateur d'instrument de courant ?

Le choix du bon CT dépend de :

1. Courant nominal primaire :Doit correspondre au courant de charge maximum attendu.
2. Sortie standard secondaire :Généralement 5 A ou 1 A.
3. Classe de précision :Précision requise pour les fonctions de mesure et de protection.
4. Évaluations de température et d'environnement :Pour les conditions d'installation.

Quelles sont les applications courantes ?

Les TC sont utilisés dans de nombreux domaines de l'électrotechnique :

• Comptage : mesurez le courant pour la facturation et le calcul de la charge.
• Protection : détecte les conditions de surintensité ou de défaut et déclenche le déclenchement du disjoncteur.
• Systèmes de contrôle : transmettez des données en temps réel aux systèmes SCADA ou d'automatisation.

Foire aux questions (FAQ)

Que signifie « transformateur de mesure » ?
Un transformateur de mesure est un dispositif qui adapte les quantités élevées du système électrique (courant ou tension) à des niveaux standardisés pour la mesure et la protection sans charger ni perturber le circuit primaire.

En quoi un transformateur de courant est-il différent d'un transformateur de puissance ?
Un transformateur de courant se concentre sur une mise à l'échelle précise pour la mesure et la sécurité, tandis qu'un transformateur de puissance se concentre sur le transfert de puissance entre les niveaux de tension avec une perte minimale.

Pourquoi un TC ne devrait-il jamais fonctionner avec un secondaire ouvert ?
Laisser un secondaire de TC ouvert peut provoquer des tensions dangereusement élevées lorsque le transformateur tente de maintenir le courant, ce qui risque de provoquer une rupture d'isolation et des risques pour la sécurité.

Quel est le courant nominal secondaire standard ?
Les sorties secondaires des TC standard sont généralement de 1 A ou 5 A pour répondre aux exigences courantes d'entrée des instruments et des relais.

Les transformateurs de courant peuvent-ils être utilisés pour la mesure du courant continu ?
Les TC standard fonctionnent sur induction magnétique AC et ne conviennent pas au DC ; des capteurs spéciaux (par exemple, effet Hall) sont utilisés à la place.
