Que sont les transformateurs combinés et pourquoi sont-ils essentiels pour les systèmes électriques modernes ?

Alors que les systèmes électriques deviennent de plus en plus compacts, intelligents et axés sur l’efficacité, la demande d’équipements électriques multifonctionnels continue d’augmenter. Une de ces innovations est laTransformateur combiné, un appareil qui intègre plusieurs fonctions de mesure et de protection dans une seule unité. Largement utilisés dans les applications moyenne et haute tension, les transformateurs combinés jouent un rôle essentiel en garantissant des mesures précises, une protection fiable et un espace d'installation optimisé.

Dans ce guide complet, nous explorons ce que sont les transformateurs combinés, comment ils fonctionnent, leurs avantages par rapport aux solutions traditionnelles et pourquoi les services publics et les opérateurs industriels du monde entier les font confiance.

Résumé de l'article

Cet article fournit une explication détaillée des transformateurs combinés, y compris leur structure, leurs principes de fonctionnement, leurs principaux avantages, leurs spécifications techniques et leurs applications réelles. Il compare également les transformateurs combinés avec des transformateurs de courant et de tension séparés, répond aux questions courantes via une section FAQ détaillée et met en évidence les meilleures pratiques de sélection et d'installation.

Table des matières

• Qu'est-ce qu'un transformateur combiné ?
• Quels composants composent un transformateur combiné ?
• Comment fonctionnent les transformateurs combinés ?
• Quels types de transformateurs combinés sont disponibles ?
• Pourquoi les transformateurs combinés sont-ils meilleurs que les unités séparées ?
• Où les transformateurs combinés sont-ils couramment utilisés ?
• Quelles sont les principales spécifications techniques ?
• Comment choisir le bon transformateur combiné ?
• Questions fréquemment posées sur les transformateurs combinés

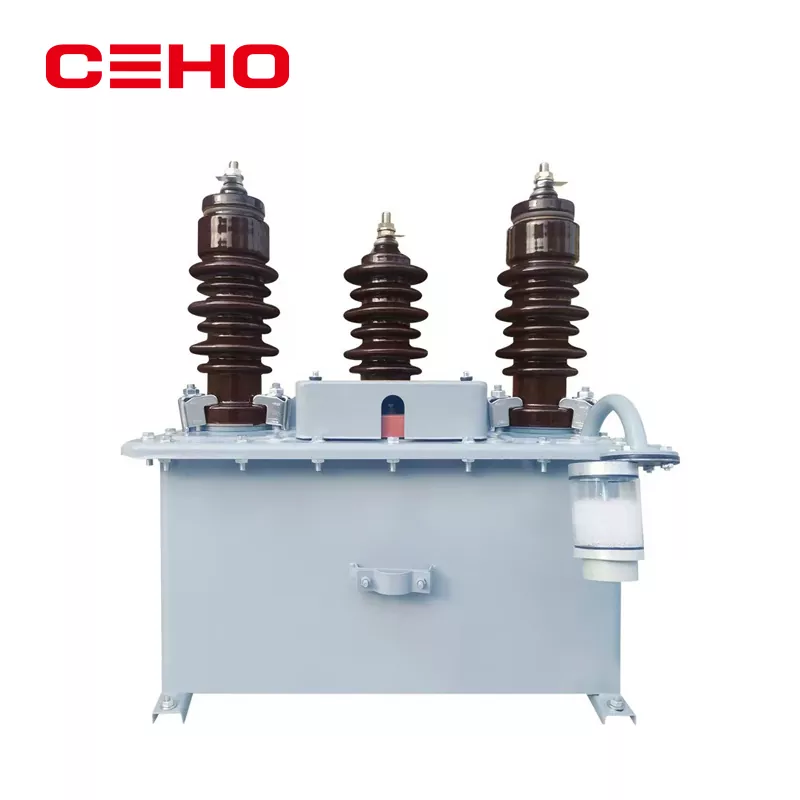

Qu'est-ce qu'un transformateur combiné ?

Un transformateur combiné, également appelé transformateur de mesure combiné, intègre untransformateur de courant (TC)et untransformateur de tension (VT ou PT)en une seule unité compacte. Son objectif principal est de fournir des signaux de courant et de tension précis pour la mesure, le comptage, la protection et le contrôle au sein des systèmes d'alimentation électrique.

En combinant ces fonctions, les utilitaires peuvent réduire la complexité de l'installation, économiser de l'espace et améliorer la fiabilité du système. Des fabricants tels queCEHO POWER TECHNOLOGY GROUP CO., LTD.concevoir des transformateurs combinés pour répondre aux normes internationales tout en garantissant une stabilité opérationnelle à long terme.

Quels composants composent un transformateur combiné ?

Un transformateur combiné typique se compose de plusieurs composants intégrés conçus pour la performance et la durabilité :

• Système d'isolation primaire (immergé dans l'huile ou de type sec)
• Noyau du transformateur de courant et enroulements secondaires
• Noyau du transformateur de tension et enroulements secondaires
• Boîte à bornes secondaire
• Boîtier de protection (porcelaine ou composite)

Ces composants sont conçus comme une structure unifiée, garantissant une coordination cohérente de l'isolation et une réduction des points de défaillance.

Comment fonctionnent les transformateurs combinés ?

Les transformateurs combinés fonctionnent en abaissant simultanément le courant et la haute tension du système primaire vers des valeurs secondaires standardisées adaptées aux compteurs, relais et dispositifs de contrôle.

La section transformateur de courant produit un courant secondaire proportionnel, tandis que la section transformateur de tension fournit une tension secondaire proportionnelle. Les deux sorties sont isolées du circuit primaire haute tension, garantissant ainsi la sécurité et la précision des mesures.

Quels types de transformateurs combinés sont disponibles ?

Les transformateurs combinés sont disponibles dans différentes configurations en fonction des exigences du système :

• Transformateurs combinés immergés dans l'huile
• Transformateurs combinés de type sec
• Unités extérieures montées sur poteau
• Transformateurs combinés à isolation gazeuse

Chaque type est conçu pour des niveaux de tension, des conditions environnementales et des méthodes d'installation spécifiques.

Pourquoi les transformateurs combinés sont-ils meilleurs que les unités séparées ?

Par rapport à l’utilisation de transformateurs de courant et de tension individuels, les transformateurs combinés offrent plusieurs avantages :

Ces avantages rendent les transformateurs combinés particulièrement adaptés aux sous-stations modernes et aux projets de réseaux intelligents.

Où les transformateurs combinés sont-ils couramment utilisés ?

Les transformateurs combinés sont largement utilisés dans diverses industries et infrastructures électriques :

• Sous-stations moyenne et haute tension
• Installations de production d'électricité
• Systèmes d'énergie renouvelable
• Réseaux de distribution industrielle
• Projets de réseaux intelligents et d'automatisation

Pour plus d’informations sur les solutions de mesure de puissance, visitez les solutions de transformateurs de mesure.

Quelles sont les principales spécifications techniques ?

Lors de l’évaluation des transformateurs combinés, les ingénieurs prennent généralement en compte les paramètres suivants :

Comment choisir le bon transformateur combiné ?

La sélection du transformateur combiné approprié nécessite un examen attentif de la tension du système, du courant nominal, des exigences de précision, des conditions environnementales et du respect des normes applicables.

Travailler avec des fabricants expérimentés commeCEHO POWER TECHNOLOGY GROUP CO., LTD.garantit un support technique professionnel, des solutions personnalisées et une fiabilité opérationnelle à long terme.

Questions fréquemment posées sur les transformateurs combinés

Quel est l’objectif principal d’un transformateur combiné ?

L'objectif principal d'un transformateur combiné est de fournir des mesures précises de courant et de tension tout en réduisant l'espace et la complexité de l'installation.

Pourquoi les transformateurs combinés sont-ils utilisés dans les sous-stations ?

Ils sont utilisés car ils améliorent la fiabilité, simplifient le câblage et prennent en charge des fonctions de protection et de mesure précises.

Quelles normes s'appliquent aux transformateurs combinés ?

Les normes courantes incluent CEI 61869, IEEE C57 et les spécifications des services publics régionaux pertinentes.

Quelle est la durée de vie d’un transformateur combiné ?

Avec une conception, une installation et un entretien appropriés, les transformateurs combinés peuvent fonctionner de manière fiable pendant 25 à 30 ans ou plus.

Qu’est-ce qui rend les transformateurs combinés adaptés aux réseaux intelligents ?

Leur conception compacte, leur précision et leur compatibilité avec les systèmes de surveillance numérique les rendent idéaux pour les applications de réseaux intelligents.
