Transformateur de puissance triphasé : le noyau central et l'évolution technologique des systèmes électriques modernes

En tant qu'équipement électrique clé indispensable dans les systèmes électriques modernes, les transformateurs de puissance triphasés assurent les fonctions essentielles de transmission de puissance, de conversion de tension et d'adaptation d'impédance. Qu'il s'agisse de l'augmentation de la puissance des grandes centrales électriques, de la transmission à très haute tension dans les réseaux électriques interrégionaux ou de la distribution d'énergie abaisseur pour les utilisateurs finaux, les transformateurs de puissance triphasés jouent le rôle de « hubs électriques ». Avec la transformation de la structure énergétique mondiale et la mise à niveau de la technologie industrielle, les transformateurs de puissance triphasés accélèrent leur évolution vers une grande capacité, une efficacité énergétique élevée, une intelligence et une protection de l'environnement.

I. Présentation du produit

1. Le transformateur de puissance triphasé est l'équipement clé responsable de la conversion de tension, du transport et de la distribution d'énergie dans le système de transport et de distribution d'énergie. Il est constitué de trois circuits magnétiques de transformateur monophasé ou d'un noyau triphasé intégré avec une différence de phase de 120°. Les enroulements haute et basse tension ont une structure triphasée. Il est largement utilisé pour réduire la haute tension de 10(6)/35 kV à la basse tension de 0,4 kV (ou vice versa), fournissant une alimentation électrique stable et fiable aux entreprises industrielles et minières, aux bâtiments, aux installations publiques et aux nouvelles centrales énergétiques.

Par rapport aux groupes de transformateurs monophasés, les transformateurs intégrés triphasés présentent les avantages d'une utilisation élevée des matériaux, d'une petite taille, de faibles pertes et d'un fonctionnement économique. Il s’agit du type de transformateur le plus largement utilisé dans les systèmes électriques modernes.

2. Structure de base et principe de fonctionnement

Le fonctionnement du transformateur de puissance triphasé est basé sur la loi de Faraday sur l'induction électromagnétique, et la régulation de la tension est obtenue grâce au processus de conversion d'énergie « électromagnétisme-électricité ». Ses composants principaux comprennent un noyau de fer constitué de tôles d'acier au silicium à haute perméabilité empilées et des enroulements haute et basse tension placés sur les colonnes du noyau de fer. Lorsqu'un courant alternatif triphasé circule dans l'enroulement primaire, un flux magnétique alternatif sera généré dans le noyau de fer et une force électromotrice sera induite dans l'enroulement secondaire. En modifiant le rapport de spires des enroulements primaire et secondaire, la tension peut être augmentée ou diminuée avec précision.

Afin de garantir le fonctionnement sûr et stable de l'équipement, les transformateurs triphasés modernes sont équipés de systèmes auxiliaires complets. Dans les transformateurs immergés dans l'huile, une huile isolante spéciale sert non seulement de moyen isolant principal, mais joue également un rôle de refroidissement et de protection en absorbant la chaleur du noyau de fer et des enroulements et en retardant le vieillissement des matériaux isolants. Avec le conservateur d'huile, le relais de gaz, la soupape de surpression et le système intelligent de contrôle de la température, il peut surveiller l'état de l'équipement en temps réel et réagir rapidement aux défauts internes. Dans les transformateurs de type sec, des matériaux d'isolation hautement résistants à la chaleur et une technologie de refroidissement à air pulsé sont utilisés pour répondre à des scénarios d'application avec des exigences extrêmement élevées en matière de protection incendie, tels que les zones urbaines denses et les immeubles de grande hauteur.

II. Principales catégories de produits

1. Transformateur de puissance triphasé immergé dans l'huile (série S11/S13/S20/S22)

Caractéristiques structurelles : le noyau de fer est constitué de stratifications à plusieurs étages de tôles d'acier au silicium orientées hautement perméables, et les enroulements haute/basse tension sont généralement enroulés avec un fil de cuivre sans oxygène ou une feuille de cuivre ; l'huile minérale isolante (10#/25#/45#) est utilisée à la fois comme moyen d'isolation et de dissipation thermique ; le réservoir d'huile ondulé entièrement scellé peut isoler efficacement l'air et l'humidité.

Méthode de refroidissement : ONAN (auto-refroidissement immergé dans l'huile), une grande capacité peut être équipée d'un refroidissement à air forcé.

Scénarios applicables : sous-stations extérieures, parcs industriels, transformation du réseau électrique rural, sous-stations de type boîte, connexion au réseau photovoltaïque/éolien, etc.

2. Transformateur de puissance sec triphasé (série SCB11/SCB14/SCB18)

Caractéristiques structurelles : il adopte un processus de moulage sous vide de résine époxy (type SCB) ou d'imprégnation (type SG), sans huile isolante, ignifuge, antidéflagrant, à faible bruit, généralement équipé d'une coque de protection IP20 ou supérieure et d'un ventilateur à température contrôlée.

Scénarios applicables : salles de distribution d'énergie dans des immeubles de grande hauteur, centres commerciaux souterrains, hôpitaux, centres de données, métros, aéroports et autres lieux intérieurs avec des exigences élevées en matière de protection incendie et de protection de l'environnement.

3. Transformateur triphasé spécial

Y compris les transformateurs à économie d'énergie en alliage amorphe (SH15/SCBH15), les transformateurs de régulation de tension en charge (série SZ), les transformateurs redresseurs, les transformateurs antidéflagrants miniers (KBSG) et les nouveaux transformateurs élévateurs spécifiques à l'énergie, etc., qui peuvent être personnalisés en fonction des conditions de travail.

III. Paramètres techniques de base

*Les paramètres de la plaque signalétique doivent être conformes aux normes pertinentes telles que GB 1094 « Power Transformer » et GB/T 6451 / GB/T 10228.

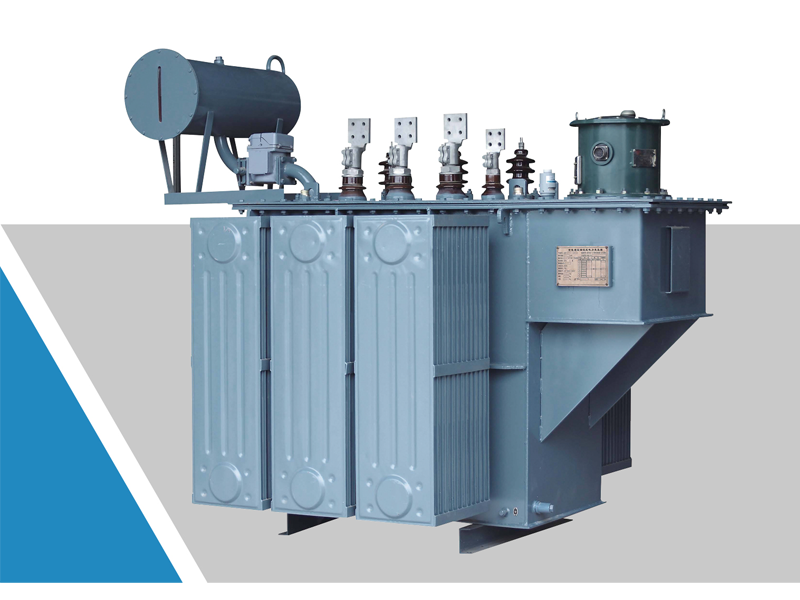

Huile triphasée immergée sur le transformateur de régulation de tension de charge

IV. Avantages du produit

• Haute efficacité et économie d'énergie : la nouvelle génération de transformateurs immergés dans l'huile S20/S22 et de type sec SCB14/SCB18 présente des pertes à vide nettement inférieures à celles des produits plus anciens, répondant aux exigences nationales d'efficacité énergétique de niveau 2 et supérieur.

• Fonctionnement fiable : la conception de la structure entièrement scellée empêche l'oxydation de l'huile et l'humidité ; l'enroulement adopte des conducteurs en cuivre et une technologie de renforcement, qui présente une forte résistance aux courts-circuits.

• Sécurité et protection de l'environnement : les transformateurs de type sec sont sans huile et ininflammables, adaptés aux zones densément peuplées ; Les transformateurs immergés dans l'huile sont entièrement scellés et étanches, et sont équipés de multiples protections telles que des soupapes de surpression et des relais de gaz.

• Entretien facile : le type entièrement scellé immergé dans l’huile peut éliminer le besoin de vidange d’huile pendant le fonctionnement ; les transformateurs de type sec ne nécessitent en principe qu'un dépoussiérage régulier et une surveillance de la température.

V. Suggestions de sélection

• Salle de distribution d'énergie extérieure/indépendante/grande capacité (≥1000kVA) → Donner la priorité au transformateur triphasé immergé dans l'huile (S13/S20/S22), qui a une bonne économie et une forte capacité de surcharge.
• Intérieur/sous-sol/densément peuplé/exigences élevées en matière de protection contre l'incendie → Un transformateur triphasé de type sec (SCB14/SCB18) est indispensable, sans huile et plus sûr.
• Faites attention aux économies d'énergie lors d'un fonctionnement à long terme → Envisagez un transformateur à huile en alliage amorphe (SH15) ou un transformateur sec en alliage amorphe (SCBH15).
• Zones avec de grandes fluctuations de charge ou une tension instable → Type de régulation de tension en charge en option (série SZ).

VI. Avancées technologiques et optimisation des performances

Ces dernières années, notre pays a réalisé des réalisations de renommée mondiale dans le développement de transformateurs de puissance triphasés. En prenant comme exemple le premier transformateur de puissance de 220 kV du pays doté de la plus grande capacité triphasée d'un million d'unités, l'équipe R&D a réussi à surmonter le problème de surchauffe des pièces structurelles provoqué par une fuite de flux magnétique élevée grâce à des méthodes de calcul électromagnétiques innovantes et à l'optimisation de la structure des enroulements. Dans le même temps, l'application de la nouvelle structure de guidage de l'huile de refroidissement et de la technologie de blindage magnétique a considérablement amélioré la dissipation thermique efficace du produit et ses capacités de fonctionnement à faibles pertes. Ces percées technologiques comblent non seulement le déficit national, mais placent également le niveau de fabrication de la Chine dans le domaine des transformateurs haute tension de grande capacité à l'avant-garde mondiale.

En termes de matériaux et de conception, les transformateurs de nouvelle génération utilisent généralement des tôles d'acier au silicium à faibles pertes et le procédé d'imprégnation sous vide (VPI), qui réduit efficacement le courant à vide et les décharges partielles. Pour des conditions de travail complexes, certains produits introduisent également des structures de blindage électromagnétique multicouches et des modules de suppression d'harmoniques hautes performances pour contrôler la distorsion harmonique totale (THD) de la tension de sortie à un niveau extrêmement bas, offrant ainsi une garantie de puissance pure et stable pour la fabrication de précision, les équipements médicaux et d'autres domaines qui ont des exigences strictes en matière de qualité d'alimentation.

VII. Scénarios d'application diversifiés et développement personnalisé

L'application des transformateurs de puissance triphasés a déjà dépassé le cadre des réseaux électriques traditionnels et a été profondément intégrée dans divers scénarios émergents et spéciaux. Dans le domaine des nouvelles énergies, qu'il s'agisse de l'augmentation et du raccordement au réseau du photovoltaïque distribué, ou de l'alimentation électrique résistante à l'humidité et à la chaleur des parcs éoliens, les transformateurs spéciaux ont démontré une forte adaptabilité environnementale ; dans la coopération industrielle transnationale, les transformateurs triphasés personnalisés sont devenus un « pont » pour assurer le fonctionnement stable des équipements importés en réponse aux différences de normes de réseau dans les différents pays (comme l'adaptation de la tension des réseaux électriques de la Chine et de l'Inde).

Face à des environnements difficiles tels que des altitudes élevées et des différences de température extrêmes, les transformateurs modernes garantissent un fonctionnement fiable à long terme dans des conditions d'air raréfié et de forts rayons ultraviolets en optimisant les conduits d'air de refroidissement, en améliorant l'isolation et les capacités anti-UV et en adoptant des conceptions anti-corrosion par brouillard salin. De plus, grâce à l'intégration de la technologie IoT, les transformateurs intelligents équipés de modules de communication 5G ont pu réaliser une surveillance des données cloud en temps réel, une alerte de panne et un diagnostic à distance, favorisant ainsi la transformation de l'exploitation et de la maintenance des équipements de la « réparation passive » à la « prévention active ».

VIII. Transformation verte et perspectives d’avenir

Poussés par l'objectif « double carbone », les normes d'efficacité énergétique des transformateurs de puissance triphasés sont en cours de mise à niveau complète. Les dernières normes nationales divisent l’efficacité énergétique des transformateurs en plusieurs niveaux. Les produits d'efficacité énergétique de premier niveau peuvent récupérer la différence de prix d'investissement initial en peu de temps en raison de leurs pertes de cuivre et de fer extrêmement faibles. Dans le même temps, la promotion et l’application de matériaux isolants respectueux de l’environnement (tels que l’huile d’ester synthétique et l’huile de silicone) ont efficacement réduit le risque de pollution des sols et de l’eau causée par les fuites d’huile minérale.

À l’avenir, les transformateurs de puissance triphasés ne seront plus simplement des équipements de conversion de puissance statique, mais évolueront dans une direction plus intelligente, verte et flexible. Avec le développement rapide du transport d’énergie UHV, des micro-réseaux intelligents et des systèmes de stockage d’énergie, les transformateurs de puissance triphasés continueront de jouer un rôle essentiel irremplaçable dans la construction d’un nouveau système énergétique propre, efficace et sûr.
