Quelle est l’analyse technique des sous-stations de type caisson en Europe, aux États-Unis et en Chine ?

Du point de vue des ingénieurs électriciens, les sous-stations conteneurisées européennes, américaines et chinoises (de style chinois) représentent trois approches techniques distinctes basées sur des normes de réseau, des environnements géographiques et des demandes du marché différents. Les principales différences résident dans quatre dimensions clés : l'intégration structurelle, les configurations de protection, la conception de la gestion thermique et les systèmes de standardisation. Ces différences donnent lieu à des scénarios d’application et des trajectoires évolutives distincts.

Les sous-stations de style américain privilégient la compacité et la rentabilité pour permettre un déploiement à grande échelle ; Les sous-stations européennes, en revanche, mettent l’accent sur des performances environnementales avancées et des conceptions intégrées esthétiquement agréables ; tandis que les sous-stations chinoises adoptent souvent des solutions hybrides pragmatiques qui équilibrent les différences entre les deux en termes d'intégration, de coût et de conception. Ces différences influencent profondément l'échelle, la composition structurelle, la conception interne, la configuration des équipements clés, les caractéristiques de sécurité, les méthodes d'installation et de maintenance et, finalement, l'adéquation des sous-stations à des applications spécifiques.

Ce qui suit fournit une analyse approfondie sous trois perspectives : les détails techniques, les scénarios d’application et les tendances futures.

I. Comparaison approfondie des détails techniques de base pour trois principaux types deSous-stations de type boîte

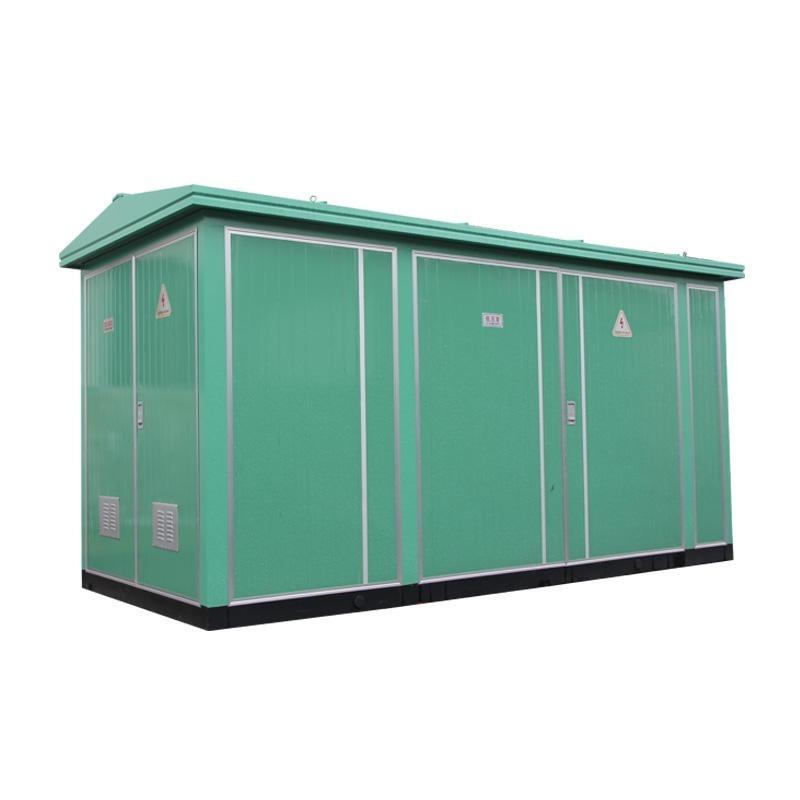

1. EuropéenSous-stations de type boîte (à l'européenneSous-stations de type boîte, normes UE/CEI)

Définition de base : Conformes aux normes CEI 62271-202 et CEI 61330, ces sous-stations présentent une structure modulaire indépendante à trois compartiments et représentent la forme dominante mondiale de «Sous-stations de type boîte.»

(1) Structure et mise en page

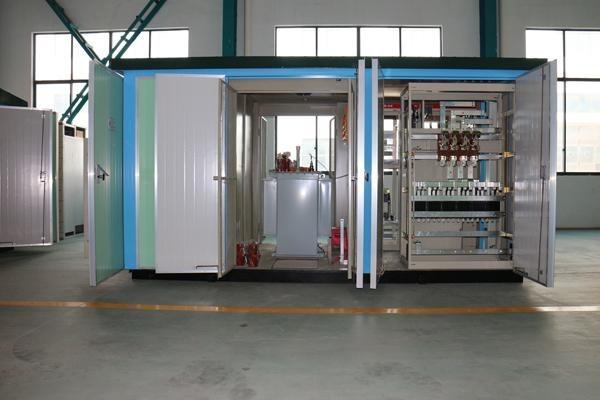

· Trois compartiments totalement indépendants : Le compartiment haute tension, le compartiment transformateur et le compartiment basse tension sont entièrement séparés par des cloisons métalliques, formant un «目" ou "品" Disposition de forme.

· Clôture et protection : Plaques d'acier double couche avec une couche isolante en polyuréthane ; indice de protection IP54–IP55 ; fortes capacités anti-poussière, imperméables et anti-condensation.

· Exigences relatives aux fondations : Nécessite une tranchée de câbles standard, une fondation indépendante et un passage d'accès de maintenance réservé (≥800 mm).

(2) Configuration des composants de base

· Côté haute tension : la configuration standard comprend des unités principales en anneau SF6 ou un appareillage isolé dans l'air, intégré avec des interrupteurs-sectionneurs, des sectionneurs, des sectionneurs de terre et des parafoudres, dotés de cinq verrouillages de prévention.

· Transformateur : principalement des transformateurs de type sec de la série SCB (moulés en résine époxy), avec des capacités allant de 50 kVA à 2 500 kVA ; refroidissement à air forcé (contrôle de température + ventilateurs axiaux).

· Côté basse tension : appareillage de commutation débrochable, comprenant des disjoncteurs de châssis, une compensation de condensateur intelligente, des compteurs intelligents et des modules de protection contre les surtensions, offrant une évolutivité exceptionnelle.

· Système de protection : le côté haute tension offre en option une protection « interrupteur de charge + fusible » ou un disjoncteur (protection contre les surintensités, instantanées, contre les surcharges et contre les défauts à la terre) ; le côté basse tension offre une protection complète de la distribution.

(3) Caractéristiques techniques clés

· Sécurité : Compartiments indépendants avec une forte capacité d'isolation contre les défauts d'arc (indice de tenue à l'arc interne de 20 kA/0,5 s).

· Maintenabilité : chaque unité peut être mise hors tension indépendamment pour la maintenance ; la maintenance côté basse tension peut être effectuée sans interruption de courant.

· Pertes et efficacité énergétique : les transformateurs de type sec sont résistants au feu, sans fuite et silencieux, mais leurs pertes à vide sont légèrement supérieures à celles des transformateurs à huile.

· Taille : Le plus grand en volume pour une même capacité, environ 1,5 à 3 fois celui des unités de style américain.

2. À l'américaineSous-station de type boîte (à l'américaineSous-station de type boîte, normes IEEE/ANSI)

Définition de base : Conforme aux normes IEEE C57.12.25 et ANSI C84.1 ; présente une structure de boîtier commun hautement intégrée, également connue sous le nom de « transformateur de type combiné (ZGS) ».

(1) Structure et mise en page

· Réservoir commun intégré : aucun compartiment haute tension séparé ; l'interrupteur de charge haute tension, les fusibles, le changeur de prises et le noyau du transformateur sont tous immergés dans le même réservoir d'huile.

· Conception sans huile : comporte une structure « entrefer + huile » entièrement scellée, avec le réservoir et le radiateur directement exposés pour la dissipation de la chaleur.

· Boîtier et protection : plaque d'acier monocouche, indice de protection IP34D–IP44, mettant l'accent sur la protection contre la poussière et les corps étrangers solides.

· Exigences de fondation : fondation de plate-forme simple ; aucune tranchée de câble n'est requise ; connexions directes par câble.

(2) Configuration des composants de base

· Côté haute tension : fiche de câble de type coudé + fusible enfichable + interrupteur de charge ; entièrement isolé, entièrement blindé et sécurisé au toucher, simplifié au maximum.

· Transformateur : transformateur immergé dans l'huile entièrement scellé, capacité 315 kVA – 1 600 kVA ; L'huile de transformateur sert à la fois de moyen isolant et de refroidissement.

· Côté Basse Tension : Armoire disjoncteur compacte à boîtier moulé avec configuration de protection simplifiée (surcharge, court-circuit, sous-tension).

· Système de protection : les fusibles haute tension protègent contre les défauts internes du transformateur ; des disjoncteurs à boîtier moulé basse tension protègent la ligne ; pas de dispositifs de protection de relais.

(3) Caractéristiques techniques clés

· Compacité : Volume minimal, avec un encombrement de 1/4 à 1/3 de celui des unités de style européen et un coût inférieur de 15 à 20 %.

·Installabilité : « Plug-and-play » ; le temps d'installation n'est qu'un tiers de celui des unités de style européen.

· Dissipation thermique : refroidissement à l'air libre ; capacité de surcharge élevée (permet une surcharge 2x pendant 2 heures).

Limites : La maintenance nécessite une panne de courant complète ; les composants haute tension sont immergés dans l'huile, ce qui rend les réparations après panne complexes et sujettes aux fuites.

3. ChinoisSous-stations de type boîte (à la chinoise / à la HuashiSous-stations de type boîte, norme GB)

Définition de base : Combinant la modularité européenne avec la compacité américaine, ces sous-stations sont conformes à la norme GB/T 17467-2020 (haute tension/basse tensionSous-stations de type boîte) et présentent une structure localisée et modifiée à trois compartiments.

(1) Structure et mise en page

· Trois compartiments indépendants mais compacts : Les compartiments haute tension, transformateur et basse tension sont séparés mais présentent des dimensions réduites (situées entre les normes européennes et américaines).

· Mise en page optimisée : Principalement «目Disposition longitudinale en forme de "à une rangée (conforme aux exigences de compatibilité électromagnétique IEEE), adaptée aux normes d'installation du réseau électrique chinois.

· Boîtier et protection : plaque d'acier double couche, IP44-IP54, résistance améliorée à la corrosion, résistance sismique (conçue pour l'intensité sismique IX) et résistance aux hautes températures (-25°C à +40°C).

(2) Configuration des composants de base (localisation améliorée)

· Côté haute tension : la configuration standard comprend des unités principales à anneau isolé dans l'air/SF6 produites dans le pays, compatibles avec les solutions de disjoncteur européennes et les solutions de prise coudée américaines.

· Transformateurs : Choix de modèles de type sec ou immergés dans l'huile (SCB14/S15, efficacité énergétique de classe 1) ; capacité de tenue aux courts-circuits améliorée (10 kV/25 kA/3 s, dépassant la norme CEI de 20 kA/2 s).

· Côté basse tension : distribution d'énergie intelligente intégrée, compensation automatique de la puissance réactive, atténuation des harmoniques et surveillance à distance, adaptés pour répondre aux exigences d'automatisation du réseau de distribution de la Chine.

· Système de protection : protection double redondante, avec fusibles haute tension + disjoncteurs comme protection de secours ; équipé de fonctions de protection non électriques telles que la surchauffe, le gaz et la décompression.

(3) Caractéristiques techniques clés

· Adaptabilité : Entièrement compatible avec les réseaux de distribution 10kV/20kV, les niveaux de court-circuit et les configurations de mise à la terre de la Chine.

· Rentabilité : coût inférieur à celui des modèles européens, fiabilité supérieure à celle des modèles américains.

· Intelligence : surveillance IoT standard (télémétrie, télécommande et contrôle à distance), prend en charge le protocole CEI 61850.

Comparaison des paramètres techniques de trois principales sous-stations de type boîte

II. Correspondance précise des scénarios d'application (critères de sélection pour les ingénieurs électriciens)

1. Scénarios d'application pour le style européenSous-stations de type boîte

Critères de sélection de base : haute fiabilité, haute sécurité, forte évolutivité et durabilité environnementale en priorité

· Centres-villes / Bâtiments emblématiques : Complexes commerciaux, immeubles de grande hauteur, CBD (sécurité incendie, faible bruit, intégration paysagère).

· Charges industrielles/haute fiabilité : centres de données, fabrication de précision, transport ferroviaire, hôpitaux (alimentation électrique ininterrompue, maintenance sans coupure de courant).

· Intégration du réseau d'énergie renouvelable : sous-stations élévateurs d'énergie éolienne/PV (atténuation des harmoniques, compensation de puissance réactive, surveillance intelligente).

· Zones écologiquement sensibles : écoles, zones résidentielles, sites pittoresques (pas de fuite d'huile, isolation de type sec).

2. Scénarios d'application pour les États-UnisSous-stations de type boîte

Critères de sélection de base : faible coût, déploiement rapide, espace extrêmement limité

· Réseau électrique nord-américain : réseaux de distribution locaux aux États-Unis et au Canada (conformité aux normes).

· Rénovation de zones résidentielles plus anciennes : extrémités du réseau urbain avec un espace limité et des cycles de construction courts.

· Alimentation électrique temporaire/de secours : chantiers de construction, salons professionnels, secours en cas de catastrophe (plug-and-play, déplaçable).

· Réseaux ruraux/banlieusards : zones à faible densité de charge, grands rayons d'approvisionnement et capacités O&M limitées.

3. Scénarios d'application pour le chinoisSous-stations de type boîte

Critères de sélection de base : compatibilité avec le réseau électrique chinois, rentabilité élevée et O&M intelligent

· Réseaux de distribution urbains et ruraux en Chine : nouvelles communautés résidentielles, parcs industriels et équipements publics municipaux (norme 10 kV, adaptation du niveau de court-circuit).

· Mises à niveau de l'automatisation du réseau de distribution : couverture complète des « trois télécommandes » (télémesure, signalisation à distance, contrôle à distance), nœuds de réseau intelligent.

· « Nouvelle infrastructure » : stations de base 5G, clusters de bornes de recharge, centrales électriques de stockage d'énergie (interfaces intégrées source-réseau-charge-stockage).

· Exportation/Belt and Road : adapté aux marchés d'Asie du Sud-Est, du Moyen-Orient, d'Afrique et d'autres régions avec des normes mixtes CEI et GB.

III. Tendances de développement futures (directions évolutives des trois principales voies technologiques)

1. Tendances communes mondiales (mises à niveau partagées par les trois voies)

(1) Bas carbone et haute efficacité énergétique

· Améliorations obligatoires de l'efficacité énergétique : à partir de 2026, les normes d'efficacité énergétique de niveau 1 seront obligatoires sur les principaux marchés mondiaux (réduisant les pertes à vide de 40 %).

· Substituts d'isolation respectueux de l'environnement : zéro utilisation de SF6 (remplacé par de l'air sec, du N₂ et des gaz respectueux de l'environnement) ; huile minérale remplacée par de l'huile végétale à base d'ester naturel.

· Adoption généralisée des alliages amorphes : pertes à vide 70 à 80 % inférieures à celles des matériaux traditionnels ; le taux de pénétration du State Grid devrait atteindre 50 % d’ici 2030.

(2) Haute intelligence (AIoT)

·Edge Computing + Digital Twins : surveillance de l'état en temps réel, prédiction des pannes (précision > 95 %), diagnostics à distance et génération automatisée de rapports O&M.

·Conformité totale à la norme CEI 61850 : fonctionnalité plug-and-play, interopérabilité améliorée et intégration transparente avec les systèmes de répartition des réseaux intelligents.

· 5G + IoT : Contrôle à distance, détection d'arc, alertes de surchauffe, analyse de la consommation d'énergie ; le fonctionnement sans pilote devient la norme.

(3) Intégration et préfabrication

· « Intégration multi-compartiments » : modules préfabriqués intégrant une sous-station, un stockage d'énergie, des panneaux photovoltaïques et des bornes de recharge, réduisant ainsi l'encombrement de 30 % supplémentaires.

·Conception modulaire et modulaire : les modules standardisés, le pré-assemblage en usine et l'absence de câblage sur site réduisent le temps d'installation à une journée.

2. Evolution différenciée de trois grandes gammes de produits

(1) Appareillage européen : sécurité ultime + vert zéro carbone

· Protection améliorée contre l'arc interne (extinction de l'arc ≤ 0,1 s), protection contre les explosions et résistance au feu.

· Toute la série est sans huile, de type entièrement sec et fabriquée à partir de matériaux recyclables, conformes aux réglementations européennes sur la « neutralité carbone ».

· Se concentre sur les applications haute tension 40,5 kV et haute capacité et les scénarios de stations principales de micro-réseaux intelligents.

(2) États-UnisTaperde boîteSous-stations : intégration minimaliste + faible coût

· Miniaturisation et réduction de poids accrues, adaptées aux systèmes photovoltaïques distribués et aux systèmes de stockage d'énergie résidentiels nord-américains.

· Utilise l'IoT pour une surveillance simplifiée, en mettant l'accent sur un modèle d'exploitation et de maintenance à faible coût basé sur le « défaut de remplacement ».

· Se concentre sur les marchés des réseaux de distribution peu structurés en Amérique du Nord, en Amérique latine et en Australie.

(3) Chinois Taperde boîte Sous-stations : adaptabilité universelle + intégration intelligente

· Compatibilité double standard (IEC+GB), avec une adaptabilité renforcée aux environnements extrêmes (grand froid, forte humidité, haute altitude).

· Production, réseau, charge et stockage intégrés : intégration approfondie des onduleurs de stockage d'énergie (PCS) et des systèmes de gestion de l'énergie (EMS).

· Maintenance prédictive basée sur l'IA : grâce à des algorithmes nationaux, le temps moyen entre pannes est passé à plus de 100 000 heures.

· Ouvrir la voie avec une double percée sur le marché mondial du milieu et du bas de gamme

IV. Résumé : différences fondamentales dans les approches techniques

· Européen : axé sur la sécurité, modulaire et hautement fiable, représentant une approche technique « d'ingénierie de précision ».

· Américain : déploiement axé sur le coût, intégré et rapide, représentant une approche technique « orientée vers l'économie ».

· Approche chinoise : l'adaptabilité d'abord, la localisation et l'intelligence, représentant l'approche technique « équilibrée ».

Au cours des 3 à 5 prochaines années, ces trois approches s’inspireront les unes des autres et leurs frontières s’estomperont : l’approche européenne deviendra plus compacte, l’approche américaine plus intelligente et l’approche chinoise plus internationalisée, convergeant à terme vers un paradigme technique unifié « d’intelligence, de bas carbone, d’intégration et de standardisation ».

FAQ pour les sous-stations de type boîte européennes, américaines et chinoises

1. Quels sont les systèmes standards de base pour les trois types de sous-stations de type caisson ?

· Européen : CEI 62271, CEI 61330

· Américain : IEEE C57.12.25, ANSI

· Chinois : GB/T17467-2020

2. Quelles sont les principales différences structurelles ?

· Européen : Trois compartiments entièrement indépendants, conception modulaire

· Américain : Réservoir commun intégré, réservoir d’huile partagé haute tension et transformateur

· Chinois : Trois compartiments indépendants, agencement compact et optimisé

3. Quel type de transformateur est utilisé dans chaque type ?

· Européen : transformateur principalement de type sec

· Américain : seul transformateur immergé dans l'huile

· Chinois : type sec ou immergé dans l'huile en option

4. Lequel a le plus petit volume et le plus petit encombrement ?

Sous-station américaine, seulement environ 1/3 du type européen.

5. Lequel a la capacité de tenue aux courts-circuits la plus élevée ?

Sous-station chinoise, niveau amélioré jusqu'à 25 kA/3 s.

6. La maintenance peut-elle être effectuée sans coupure totale de courant ?

· Européen et chinois : oui, maintenance indépendante compartimentée

· Américain : non, une coupure de courant globale est requise

7. Quel type a le coût le plus bas ?

Sous-station américaine, 15 à 20 % plus basse que le type européen.

8. Quels sont les scénarios d'application typiques ?

· Européen : Centres urbains, datacenters, sites industriels de haute sécurité

· Américain : espace étroit, construction rapide, alimentation électrique rurale et temporaire

· Chinois : réseaux de distribution urbains et ruraux, nouvelles infrastructures, réseaux intelligents

9. Quelle est la tendance de développement future ?

Commun : haute efficacité, intelligence, sans SF6, intégration

· Européen : sécurité extrême, zéro carbone, série complète de type sec

· Américain : miniaturisation, mode de remplacement à faible coût

· Chinois : compatibilité IEC+GB, intégration source-réseau-charge-stockage

10. Qu’est-ce qui convient le mieux aux projets de réseaux électriques chinois ?

Sous-station chinoise, réseau de distribution 10kV/20kV le mieux adapté, protection et exigences intelligentes.
