​Sustations de type boîte : mises à niveau itératives et diverses applications pour répondre aux besoins

Sustations de type boîte : mises à niveau itératives et diverses applications pour répondre aux besoins

En tant qu'équipement clé dans le transport d'énergie, les stations de type boîte sont largement utilisées dans divers scénarios tels que les communautés résidentielles, les entreprises industrielles et minières et les bâtiments publics en raison de leurs avantages d'intégration, de miniaturisation et de mobilité. Des Sustations de type boîte de style européen matures et stables aux Sustations de type boîte de style américain efficaces et pratiques, puis aux adaptations innovantes des Sustations de type boîte produites dans le pays, l'industrie des sous-stations préfabriquées de mon pays a subi de multiples itérations, formant progressivement un système de produits qui s'adapte aux différents besoins. Dans le même temps, elle est également confrontée à des problèmes urgents tels que la prévention des incendies et l’augmentation des capacités.

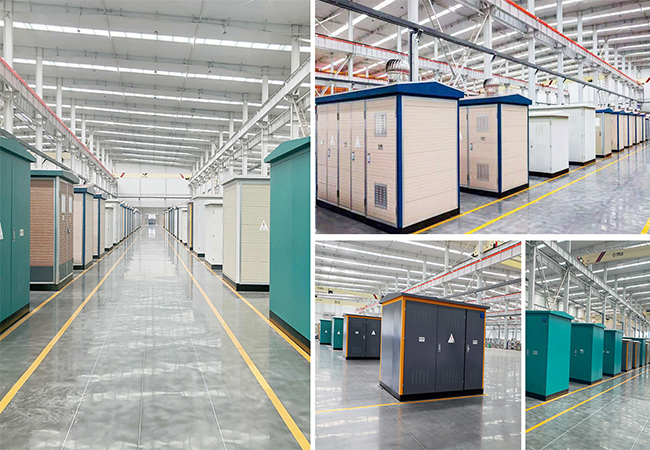

Sustations de type boîtier de style européen : structure complète, adaptable à l'alimentation électrique de base dans plusieurs scénarios

Les Sustations de type boîte de style européen se caractérisent par leur structure régulière et leurs fonctions complètes. Leur boîtier se compose de trois parties : une base, une coque extérieure et un capot supérieur. Les matériaux comprennent l'acier à canaux, les plaques d'acier et les plaques d'acier colorées, adhérant strictement aux normes « cinq preuves » de protection solaire, de protection contre la pluie, de protection contre la poussière, de prévention de la rouille et d'empêchement de l'entrée de petits animaux. Pour faire face aux températures estivales élevées, le dessus de l’enceinte est généralement rempli de matériaux isolants tels que des panneaux de laine de roche et de la mousse de polystyrène. Simultanément, une conception de ventilation optimisée et une zone de dissipation thermique accrue équilibrent les exigences d'isolation et de dissipation thermique, réduisant ainsi les coûts de fabrication.

En interne, les stations de type boîte de style européen disposent d'un équipement de distribution haute tension indépendant, d'une salle de transformateurs et d'une salle basse tension. L'équipement de distribution haute tension est disponible sous forme de réseaux terminaux et en anneau, avec des options flexibles pour les connexions par câbles aériens ou souterrains. Il est équipé d'interrupteurs d'extinction d'arc au gaz SF6 ou d'extinction d'arc sous vide et peut être configuré avec des armoires de comptage haute tension selon les besoins de l'utilisateur. La salle des transformateurs est équipée d'un système de contrôle automatique de la température, donnant la priorité aux transformateurs immergés dans l'huile les moins coûteux, avec des capacités allant de 100 à 1 250 KVA. La salle basse tension est conçue avec des modes d'alimentation électrique et d'éclairage séparés ou des modes d'alimentation électrique d'éclairage pur, selon qu'il s'agit de zones industrielles ou résidentielles, et le nombre de lignes de sortie peut être ajusté selon les besoins.

Stations de type boîte de style américain : haute efficacité et commodité, mais la localisation doit être améliorée.

Les Sustations de type boîte de style américain sont entrées sur le marché chinois dans les années 1990, caractérisées par leur taille compacte et leur capacité de surcharge élevée. Ils permettent 2 heures de surcharge 2x et 7 heures de surcharge 1,6x, et utilisent des connecteurs de type coudé pour faciliter la connexion des câbles haute tension et le branchement/débranchement sous tension. En interne, ils utilisent une protection par fusible double et une huile isolante FR3 à point d'éclair élevé, intégrant des interrupteurs de charge haute tension, des fusibles et d'autres composants avec le noyau et les enroulements du transformateur dans un seul réservoir, simplifiant ainsi la conception structurelle.

Cependant, les Sustations de type boîte de style américain présentent plusieurs inconvénients dans les applications localisées. Les produits importés ne sont pas adaptés aux exigences chinoises en matière de comptage haute tension, leurs niveaux de capacité ne correspondent pas aux normes nationales et ils manquent de services de maintenance locaux. Les imitations fabriquées dans le pays souffrent généralement d'un traitement anticorrosion inadéquat du boîtier, de réservoirs exposés susceptibles aux dommages externes et d'un manque de protection contre la température de l'huile, nécessitant une inspection, un entretien et un remplacement de l'huile isolante réguliers, augmentant ainsi les coûts d'exploitation.

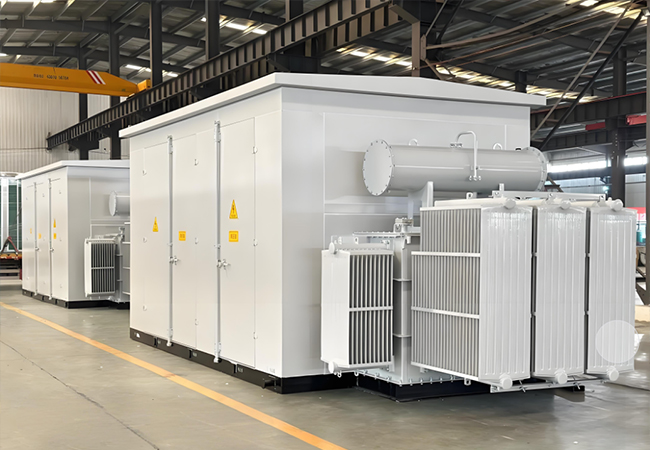

Sustations de type boîte produites localement : intégrer l'innovation, équilibrer la sécurité et l'adaptabilité

Pour remédier aux défauts des sous-stations de type boîte de style américain importées, les sous-stations produites dans le pays ont réalisé des mises à niveau innovantes tout en absorbant les avantages des conceptions européennes et américaines, formant ainsi un système de produits plus adapté aux conditions nationales de la Chine. Les sous-stations produites dans le pays sont équipées de commutateurs de mise à la terre et de parafoudres, garantissant la sécurité personnelle du personnel de maintenance grâce à un verrouillage mécanique ; ils adoptent une conception de protection à fusible unique, dans laquelle le fusion d'un fusible de phase déclenche le déclenchement de l'interrupteur de charge, améliorant ainsi la sécurité de fonctionnement.

Structurellement, les sous-stations produites dans le pays présentent une conception d'armoire indépendante, avec des compartiments séparés pour le transformateur, l'interrupteur haute tension et l'interrupteur basse tension. Le transformateur peut être facilement retiré ou soulevé pour un entretien pratique et une extension de capacité ; le boîtier subit un traitement anticorrosion spécial, offrant une protection pendant plus de 20 ans, et l'apparence peut être personnalisée en couleur pour s'adapter à l'environnement d'utilisation. En outre, les sous-stations produites dans le pays peuvent être configurées de manière flexible avec des fonctions de mesure et de compensation, à l'aide de transformateurs à faibles pertes entièrement scellés S9, et certains produits ont expérimenté l'utilisation de noyaux en alliage amorphe pour réduire davantage la consommation d'énergie. Parmi eux, la « sous-station préfabriquée de style américain » ZGS(B)9 intègre les avantages des produits européens et américains, se vantant d'une taille compacte et d'un fonctionnement fiable, et est largement utilisée dans divers endroits importants.

Prise en charge des mises à niveau technologiques : les dispositifs de protection intégrés basés sur des micro-ordinateurs renforcent les défenses de sécurité

Avec le développement intelligent des Sustations de type boîte, les dispositifs de protection intégrés basés sur micro-ordinateur sont devenus des équipements de support essentiels. Cet appareil intègre des fonctions de protection, de surveillance, de contrôle et de communication, et dispose de plus de vingt programmes de protection standard intégrés. Il peut collecter de manière complète les quantités de tension, de courant, analogiques et de commutation des équipements primaires, s'adaptant aux divers besoins de protection de 10KV et à d'autres projets utilisateur. Son corps ultra fin et sa coque en alliage sont particulièrement adaptés aux petites armoires telles que les stations de type boîte et les unités principales en anneau. Une interface de communication RS485 peut être sélectionnée en fonction des exigences pour améliorer encore le niveau de gestion intelligente de l'équipement.

Les opportunités et les défis coexistent ; Un avenir prometteur pour l’industrie des sous-stations préfabriquées

Actuellement, les stations de type boîte sont devenues la principale direction pour la transformation du réseau électrique rural et la construction de diverses sous-stations, et leur application est de plus en plus répandue dans les scénarios urbains, ruraux, industriels et miniers. Cependant, l'industrie est toujours confrontée à trois défis majeurs : premièrement, les risques d'incendie sont importants ; la conception entièrement étanche n'est pas propice à la lutte contre les incendies, et l'ajout d'un système d'extinction automatique d'incendie augmentera les coûts de fabrication. Deuxièmement, l’expansion est difficile ; en raison des limitations de taille et de coût, la marge d'expansion des baies de ligne sortante est faible. Troisièmement, un espace de maintenance insuffisant n’est pas propice à l’entretien des équipements et aux réparations d’urgence. À l’avenir, grâce aux progrès technologiques continus, les Sustations de type boîte réaliseront des percées dans des domaines tels que la conception optimisée de la protection incendie, l’augmentation de la capacité et l’amélioration des conditions de maintenance. Simultanément, ils s’adapteront à divers scénarios d’application en intégrant les tendances vers des systèmes intelligents et économes en énergie. En tant que composant crucial du système électrique, les stations de type boîte contribueront à élever le niveau opérationnel du réseau électrique de mon pays, offrant ainsi une sécurité électrique plus fiable pour le développement économique et social.
