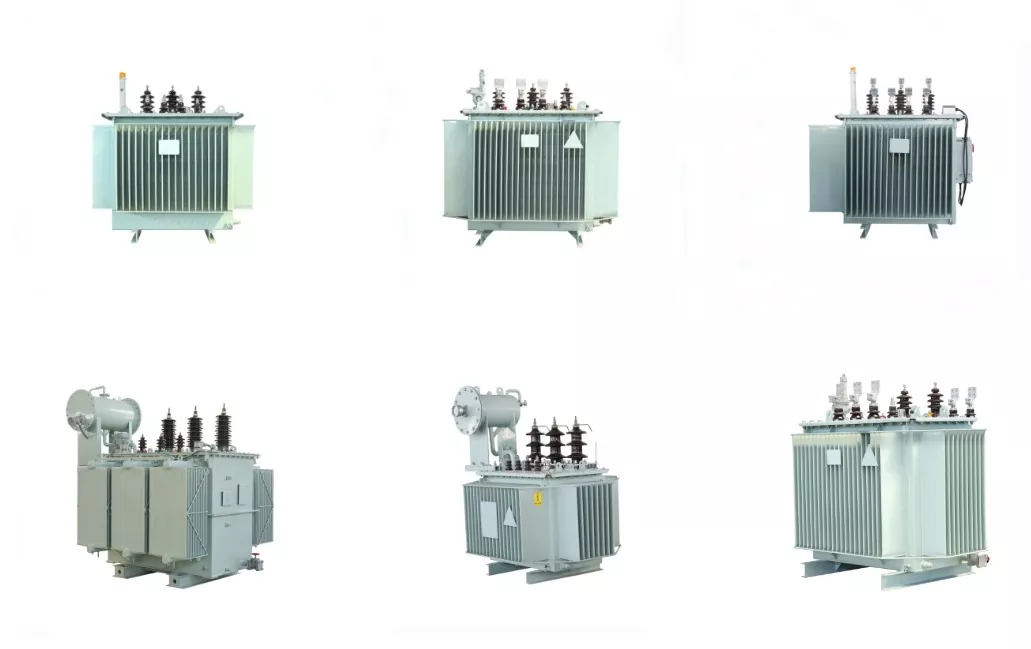

Transformateur de puissance de distribution immergé dans l'huile

Le noyau du transformateur de puissance de distribution immergé dans l'huile est construit en laminant des tôles d'acier au silicium laminées à froid de haute qualité importées, réduisant considérablement le courant à vide et à vide. Le noyau est tenu d’assurer la compacité et de minimiser le bruit. Les enroulements haute et basse tension sont en cuivre sans oxygène. Les enroulements basse tension pour 500 KVA et moins adoptent une structure cylindrique à double couche, tandis que ceux pour 630 KVA et plus utilisent une structure à double hélice ou quad-hélice ou un enroulement en feuille de cuivre. Les enroulements haute tension utilisent une structure cylindrique multicouche.

Le transformateur adopte le groupe de connexion Dyn11 pour minimiser les effets harmoniques sur le réseau électrique et améliorer la qualité de l'alimentation électrique. Sa construction entièrement scellée prolonge la durée de vie, élimine le besoin de retirer le noyau et ne nécessite aucun entretien. Après un transport standard, ce transformateur en série ne nécessite aucune inspection du noyau. Les composants pertinents peuvent être installés directement, suivis de tests d'acceptation. Au passage, il est prêt à fonctionner.

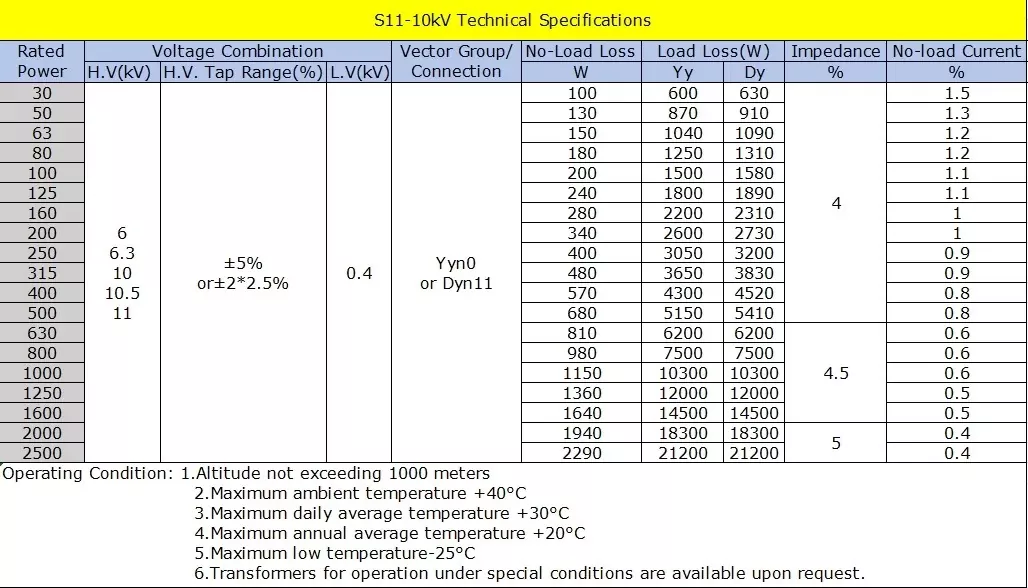

Spécification

Normes et certifications

Conception et test : CEI 60076-1…11, GB 1094, IEEE C57.12.00 ;

Évaluation des pertes : CEI 60076-20 ;

Sécurité : CEI 61936, DL/T 572 ;

Environnement : ISO 14001, CE, EAC, UkrSEPRO pour l'exportation en Ukraine

Pourquoi nous choisir ?

- Notre transformateur de puissance de distribution immergé dans l'huile est très efficace et présente de faibles pertes, réduisant ainsi la consommation d'énergie et les coûts d'exploitation.

- Le corps du transformateur est un nouveau type de structure d'isolation, la capacité de tenue aux courts-circuits par rapport à l'original a été améliorée.

- Le noyau de fer est une tôle d'acier au silicium laminée à froid de haute qualité, à haute perméabilité. Il se compose d'enroulements haute/basse tension, qui sont des fils de cuivre sans oxygène et adoptent une structure cylindrique multicouche.

- Toutes les attaches ont été spécialement traitées pour éviter le desserrage.

- La structure ondulée du réservoir d'huile, le couvercle du réservoir et le bord de la boîte ont deux modes de soudure complète ou de connexion par boulons, ce qui peut prolonger la durée de vie de l'huile de transformateur et des matériaux isolants.

Conditions d'environnement d'exploitation

1. L'altitude d'installation ne doit pas dépasser 1 000 m au-dessus du niveau de la mer (dans des conditions normales) ; les environnements spéciaux nécessitent des spécifications distinctes.

2. La température ambiante ne doit pas dépasser 40°C.

3. Température extérieure minimale : -25°C.

Des transformateurs capables de fonctionner dans des conditions particulières peuvent être fournis sur demande du client.
