Décoder la logique de protection des armoires entrantes basse tension : comment obtenir une alimentation électrique sûre et fiable ?

I. Sécurité électrique et positionnement au niveau du système

En tant qu'entrée d'énergie totale de l'ensemble du système de distribution d'énergie basse tension, il constitue la principale passerelle de protection pour l'ensemble de la distribution d'énergie de la station. Les pannes affecteront l’ensemble du système basse tension, la fiabilité est donc la priorité absolue.

Il est nécessaire de distinguer strictement la logique de la ligne entrante, du lien de bus et de la ligne sortante pour éviter une mise en parallèle incorrecte et une transmission de puissance incorrecte.

Répondre aux exigences de coordination de l'isolation du système ; la tension d'isolement nominale, la tension de tenue à fréquence industrielle et les distances de sécurité entre phases/phase à terre doivent être conformes aux réglementations visant à éviter les lignes de fuite, les claquages ​​et les courts-circuits entre phases.

II. Performance électrique de base (technologie dure)

La tension de fonctionnement nominale est compatible avec la tension de phase du système et la tension de ligne, garantissant un fonctionnement à long terme sans dépasser la tension de tenue nominale et s'adaptant à la fréquence électrique et aux conditions harmoniques sur site.

Capacité de transport de courant continu évalué : l'augmentation de température à long terme de l'armoire, du jeu de barres principal, de la jonction du câble entrant et du corps du disjoncteur doit être contrôlée, et aucune surchauffe, décoloration ou ablation ne doit se produire au niveau des contacts et des barres de cuivre.

Tenue aux courts-circuits et pouvoir de coupure

Le pouvoir de coupure ultime/opérationnel en court-circuit doit être supérieur au courant de court-circuit maximal du système sur site.

Le courant de tenue de courte durée et le courant de tenue de crête répondent aux normes ; le corps de l'armoire ne doit pas être déformé, le jeu de barres ne doit pas être déplacé et les pièces isolantes ne doivent pas éclater sous l'impact d'un court-circuit.

Conception d'élévation de température et de dissipation thermique : les conduits de ventilation de l'armoire sont raisonnables, avec une entrée et une sortie d'air lisses en haut et en bas ; il n'y a pas d'accumulation de chaleur dans les zones denses des jeux de barres et des disjoncteurs, et l'augmentation de la température répond aux normes lors d'un fonctionnement à long terme sous une charge élevée.

III. Fonctions de logique de protection et de contrôle

Protections essentielles : protection long retard contre les surcharges, court-circuit court-circuit, protection instantanée contre les courts-circuits et protection contre les défauts à la terre. La courbe de protection correspond aux caractéristiques de la charge en aval.

Équipé d'une fonction de déclenchement en cas de sous-tension/perte de tension, qui se déclenche automatiquement lorsque le réseau électrique perd de l'alimentation et empêche l'impact de réenclenchement automatique lorsque l'alimentation est rétablie.

Coordination hiérarchique des paramètres de protection : La protection de la ligne d'arrivée doit être coordonnée de manière sélective avec la protection de la ligne de départ en aval pour éviter le déclenchement total de la ligne d'arrivée principale en raison de défauts mineurs en aval.

Circuit secondaire fiable : l'alimentation électrique de commande, les circuits de fermeture et d'ouverture et les circuits de verrouillage sont câblés de manière standard, sans connexion virtuelle ni mauvais fonctionnement.

Schéma logique de la protection d'armoire entrante basse tension (version texte)

un. Schéma fonctionnel global du flux de signal

Courant du circuit principal primaire → Échantillonnage du transformateur de courant (CT) → Contrôleur intelligent (libération ACB) → Jugement logique : retard long / retard de courte durée / instantané / défaut de terre / sous-tension → Respecter le paramètre d'action → Émettre une commande de déclenchement → Mécanisme de déclenchement du disjoncteur → Couper le circuit principal entrant

b. Schémas fonctionnels de quatre principales branches de protection

Logique de protection contre les surcharges à long retard Le courant de charge dépasse la norme → Les échantillons de TC sont envoyés au contrôleur → Correspond à la courbe de retard long à temps inverse → Retard long pour une légère surcharge, retard court pour une surcharge sévère → Le délai expire → Déclenchement

Logique de protection contre les courts-circuits contre les courts-circuits Un court-circuit se produit dans le circuit en aval → Le courant de court-circuit déclenche le contrôleur de ligne entrante → La ligne entrante définit un court-circuit de 0,1～0,3 s → Attendez d'abord que le disjoncteur de la ligne de départ se déclenche instantanément pour éliminer le défaut → Si la ligne de départ ne se déclenche pas / le défaut n'est pas éliminé → Le délai expire → La ligne entrante se déclenche (éviter tout dépassement)

Logique de protection instantanée contre les courts-circuits Court-circuit grave à proximité du jeu de barres ou à l'intérieur de l'armoire de ligne d'arrivée → Le courant de court-circuit dépasse largement le réglage instantané → Déclenchement direct sans court délai ni attente → Le contrôleur émet immédiatement la commande → Le disjoncteur se déclenche instantanément

Méthode logique de protection contre les défauts de terre Méthode 1 : Le TC homopolaire collecte la somme vectorielle de trois phases + N Méthode 2 : Le contrôleur calcule le courant homopolaire via un fonctionnement en courant triphasé → Détecte que le courant homopolaire déséquilibré dépasse la norme → Détermine les dommages et les fuites de mise à la terre/d'isolation monophasés → Alarme ou retard/déclenchement instantané

c. Schéma fonctionnel logique de protection contre les sous-tensions/pertes de tension

La tension de ligne entrante chute / le réseau électrique externe perd de l'alimentation → Le déclencheur de sous-tension surveille la tension en temps réel → La tension est inférieure au seuil défini → Le déclencheur de sous-tension agit → Déclenchement forcé → La réenclenchement automatique n'est pas autorisé après le rétablissement du réseau électrique ; la fermeture ne peut être effectuée qu'avec une autorisation manuelle/logique

d. Schéma fonctionnel de verrouillage pour lignes entrantes doubles + lien de bus (verrouillage à trois commutateurs)

1# Ligne entrante fermée

↓

Contacts auxiliaires électriques + Bielle mécanique

↓

Bloquer les circuits de fermeture de la ligne entrante 2# et du lien de bus

2# Ligne entrante fermée

↓

Bloquez simultanément les circuits de fermeture de la ligne entrante 1# et du lien de bus

Attache de bus fermée

↓

Bloquer simultanément les circuits de fermeture des lignes entrantes 1# et 2#

Règle de base : seuls deux des trois interrupteurs peuvent être en position fermée à tout moment ; il est strictement interdit de fermer les trois interrupteurs en même temps.

e. Schéma fonctionnel de la logique de coordination de la protection des niveaux supérieur et inférieur

Armoire de ligne sortante : Déclenchement instantané en court-circuit → Coordination des étapes de décalage horaire → Armoire de ligne entrante : Déclenchement court-circuit en court-circuit → Réalisation : Les défauts en aval sont déclenchés par les commutateurs en aval, et non par la ligne entrante principale, garantissant la sélectivité de l'alimentation.

IV. Verrouillage mécanique et verrouillage électrique (priorité absolue)

Ligne entrante unique : verrouillage mécanique entre la porte de l'armoire et l'interrupteur ; la porte ne peut pas être ouverte lorsqu'elle est fermée et l'interrupteur est forcé de se déclencher lorsque la porte est ouverte pour empêcher toute entrée accidentelle dans l'intervalle sous tension.

Scénario de deux lignes entrantes + lien de bus : Double verrouillage du verrouillage électrique et du verrouillage mécanique, interdisant strictement la fermeture simultanée de deux lignes entrantes et la mise en parallèle illégale des lignes entrantes et du lien de bus, pour empêcher la circulation, les courts-circuits et l'épuisement du transformateur.

La structure mécanique du disjoncteur lui-même est fiable, avec une fermeture et une ouverture sur place, aucun blocage et un fonctionnement fiable du mécanisme de stockage d'énergie.

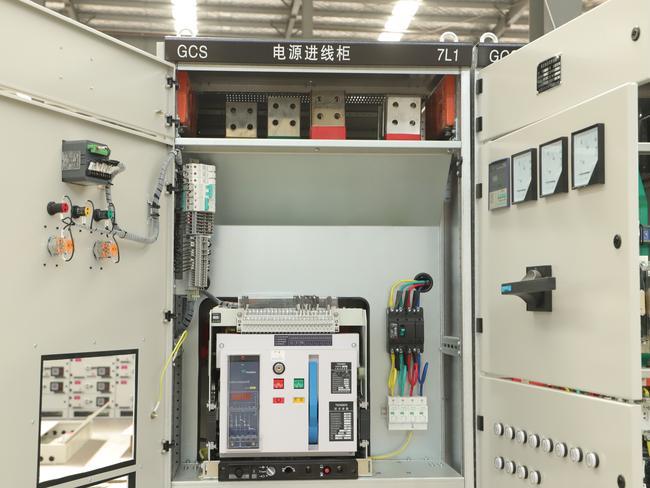

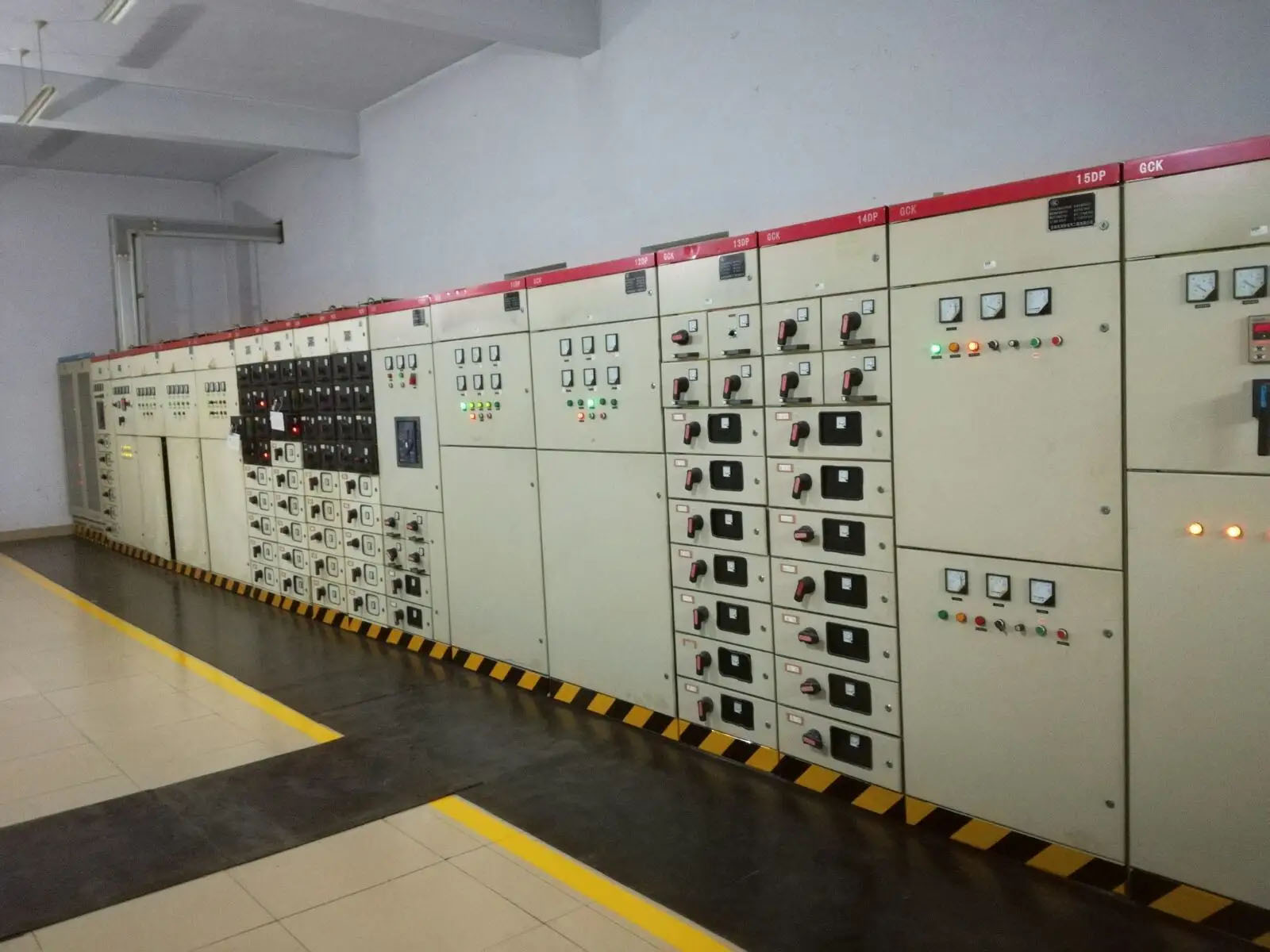

V. Structure d'armoire et technologie de jeu de barres

La résistance de la plaque de l'armoire et la rigidité du cadre sont suffisantes pour résister à l'impact d'une force électromotrice en court-circuit sans secousses ni déformations.

Les principales spécifications du jeu de barres, leur disposition et leurs supports isolants sont conformes à la réglementation ; la disposition de l'ordre des phases est standard et les cloisons isolantes phase-phase et phase-terre sont complètes.

Système de mise à la terre complet : le cadre de l'armoire, la porte, les panneaux latéraux et l'armoire de liaison de bus sont tous mis à la terre de manière fiable et centralisée, avec un chemin de mise à la terre continu et ininterrompu.

Le niveau de protection est adapté à l'environnement du site, empêchant la poussière, les éclaboussures et les petits animaux de pénétrer dans l'armoire et de provoquer des courts-circuits.

VI. Configuration de surveillance et d'affichage

Surveillance Standard en temps réel du courant et de la tension, qui peut vérifier l'équilibre triphasé et l'écart de tension.

Équipé d'un dispositif d'affichage en direct pour juger intuitivement si la ligne entrante est sous tension, évitant ainsi tout contact accidentel et une maintenance incorrecte.

Configuration nécessaire de la surveillance de la température et de l'humidité ainsi que de la prévention et du contrôle de la condensation dans l'armoire pour éviter la dégradation de l'isolation causée par la condensation humide.

VII. Adaptation de l’environnement et des opérations

S'adapter à l'altitude, à la température et à l'humidité, à la poussière et à l'environnement de gaz corrosifs du site ; les pièces isolantes et le corps de l'armoire répondent aux normes anticorrosion et de résistance aux intempéries.

Conception de prévention de la condensation et de la moisissure dans l'armoire ; les appareils de chauffage et de déshumidification sont configurés dans des zones humides.

Réserver l'espace de maintenance et l'espace d'entrée et de sortie des câbles ; le câblage est soigné et les circuits primaire et secondaire sont acheminés séparément pour éviter les interférences.

VIII. Inspection d’exploitation, d’entretien et de sécurité

Equipé de points de rupture évidents pour isoler de manière fiable l'alimentation électrique pendant la maintenance.

Capable de mettre en œuvre le processus d'étiquetage et d'opération de maintenance en cas de panne de courant, avec des conditions de fonctionnement sûres.

Les composants sont raisonnablement disposés, facilitant l'inspection quotidienne, la mesure de la température, le serrage et le remplacement des composants ultérieurement, sans impasses de maintenance.

Résumé

L'armoire d'arrivée basse tension est la passerelle centrale du système de distribution d'énergie basse tension, assumant les tâches importantes d'accès à l'alimentation électrique, de protection de sécurité et de répartition de la charge. Ses principales préoccupations se concentrent sur huit aspects : le positionnement de sécurité électrique, les performances électriques de base, la logique et le contrôle de protection, la protection par verrouillage, la technologie des armoires et des jeux de barres, la configuration de la surveillance, l'adaptation environnementale et la sécurité d'exploitation et de maintenance. Parmi eux, la logique de protection (y compris la surcharge, les courts-circuits, les défauts à la terre, la protection contre les sous-tensions) et le double verrouillage (mécanique + électrique) sont la clé pour garantir le fonctionnement sûr et stable de l'armoire, ce qui peut empêcher efficacement l'expansion des défauts, un fonctionnement incorrect et des accidents de sécurité. L'adaptation rationnelle de tous les indicateurs et le strict respect des normes techniques sont les conditions préalables au fonctionnement fiable à long terme de l'armoire d'arrivée basse tension.

FAQ (Foire aux questions)

Q1: Quel est le rôle principal de l'armoire d'arrivée basse tension dans le système de distribution d'énergie ?

A1: Il s'agit de la passerelle d'entrée de puissance totale et de protection primaire du système basse tension, responsable de l'accès à l'alimentation, de la protection contre les pannes et de la distribution d'énergie en aval, et sa fiabilité affecte directement le fonctionnement sûr du système.

Q2: Pourquoi la coordination sélective des paramètres de protection est-elle importante pour les armoires de ligne entrante ?

A2: Il garantit que les défauts en aval sont déclenchés en premier par les commutateurs de ligne sortants, évitant ainsi une panne totale du système et garantissant la continuité de l'alimentation électrique.

Q3: A quoi sert le double verrouillage (mécanique + électrique) dans le scénario double arrivée ligne + bus ?

A3: Il interdit la mise en parallèle incorrecte des commutateurs, empêchant le courant de circulation, les courts-circuits et l'épuisement du transformateur pour garantir la sécurité du système.

Q4: Quels facteurs doivent être pris en compte dans l'adaptation environnementale du coffret d'arrivée basse tension ?

A4: S'adapter à l'altitude, à la température, à l'humidité, à la poussière et aux gaz corrosifs du site ; configurer les dispositifs anti-condensation et le niveau de protection approprié.

Q5: Comment assurer la sécurité des opérations de maintenance des armoires d'arrivée basse tension ?

A5: Équipez les points de rupture évidents, mettez en œuvre l'étiquetage et le verrouillage en cas de panne de courant, et disposez les composants de manière raisonnable pour éviter les impasses de maintenance.
