Appareillage de commutation débrochable basse tension GCK

Ceho peut être votre fournisseur d'appareillage de commutation débrochable basse tension GCK, profitez de nos produits de haute qualité et de nos prix compétitifs. Le panneau de commande GCK adopte une connexion par boulon. Le panneau de commande complet comprend plusieurs composants tels que la porte, le tableau de câblage, le déflecteur, le cadre de support, le tiroir et la barre omnibus. Le cadre de base est une combinaison de FA 28 ou KB (Type C). Toutes les pièces structurelles sont reliées par des vis taraudeuses. La porte, le panneau, le déflecteur, le cadre de support et le tiroir sont assemblés en un panneau de commande complet selon les besoins. La taille des trous de montage du corps du panneau et des pièces varie dans la limite de E= 25 mm, ce qui est flexible et pratique à installer. La hauteur du tiroir est divisée en séries 1/2 unité, 200 mm, 300 mm, 400 mm, 500 mm et 600 mm. La hauteur du tiroir est déterminée par le courant de boucle et la hauteur d'installation virtuelle est de 1 800 mm.

L'unité fonctionnelle extractible du panneau de commande GCK adopte un mécanisme push-pull spécial avec une structure légère et une bonne interchangeabilité. Elle indique l'état de verrouillage mécanique de la position de fonctionnement, de la position de test et de la position d'isolement. La poignée de commande peut être équipée d'un cadenas. Le cadre et les pièces métalliques internes sont galvanisés pour garantir une mise à la terre fiable.

Conditions de fonctionnement

1. Température ambiante : -5 ~+40 ;

2. Humidité relative : moyenne quotidienne 95 %, moyenne mensuelle 90 % ;

3. Type intérieur, altitude 2 000 m ;

4. Intensité du tremblement de terre 8 degrés ;

5. Occasions sans matières inflammables et explosives, sans produits chimiques corrosifs et vibrations sévères fréquentes.

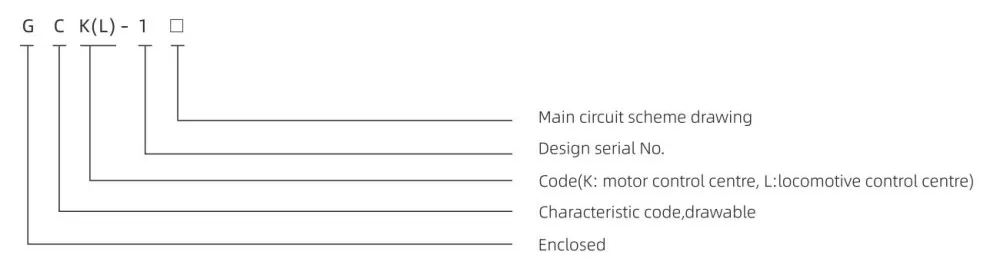

Modèle

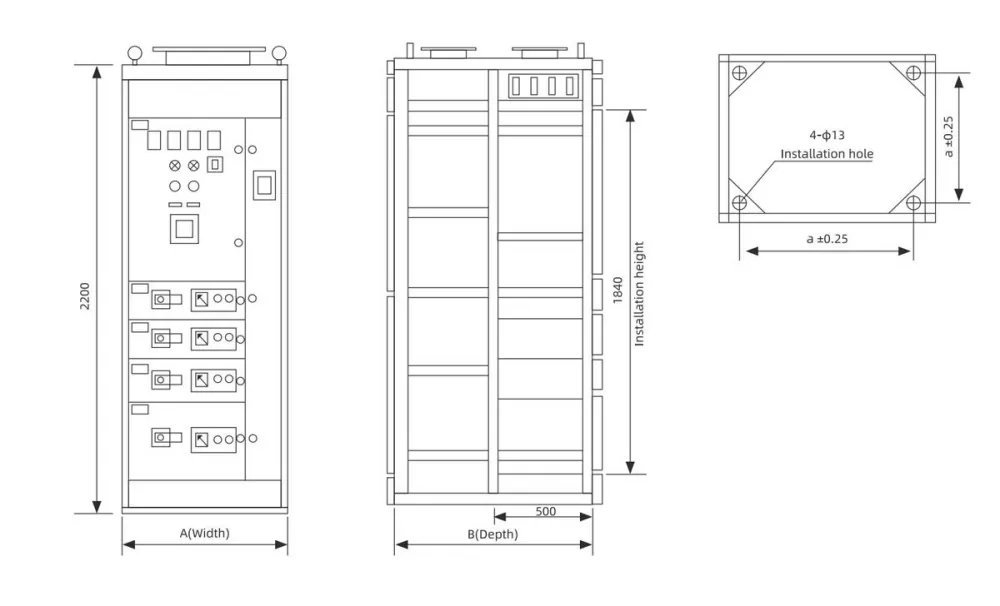

Dimensions d'installation
