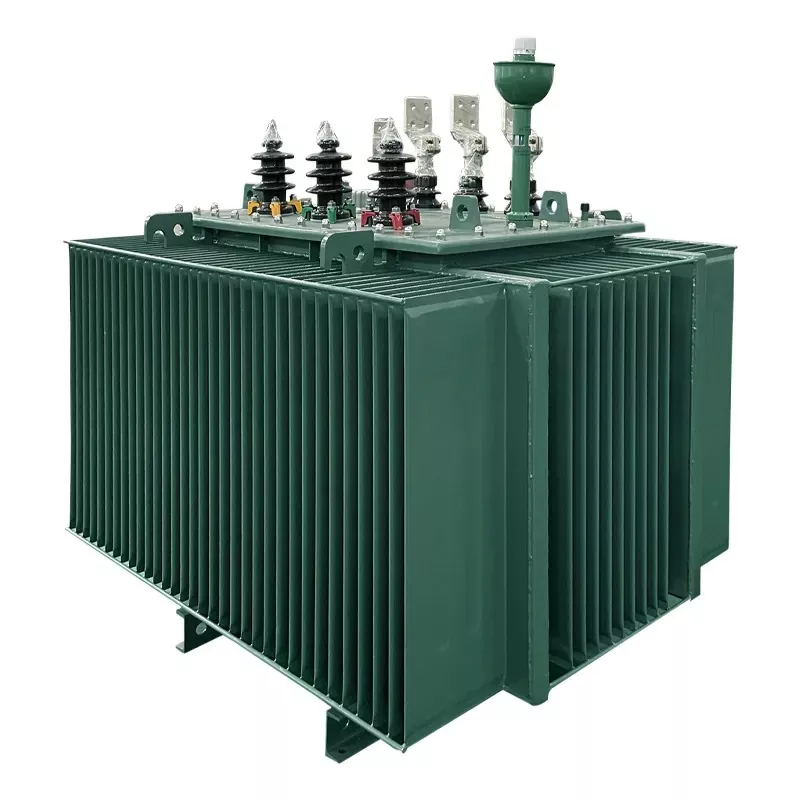

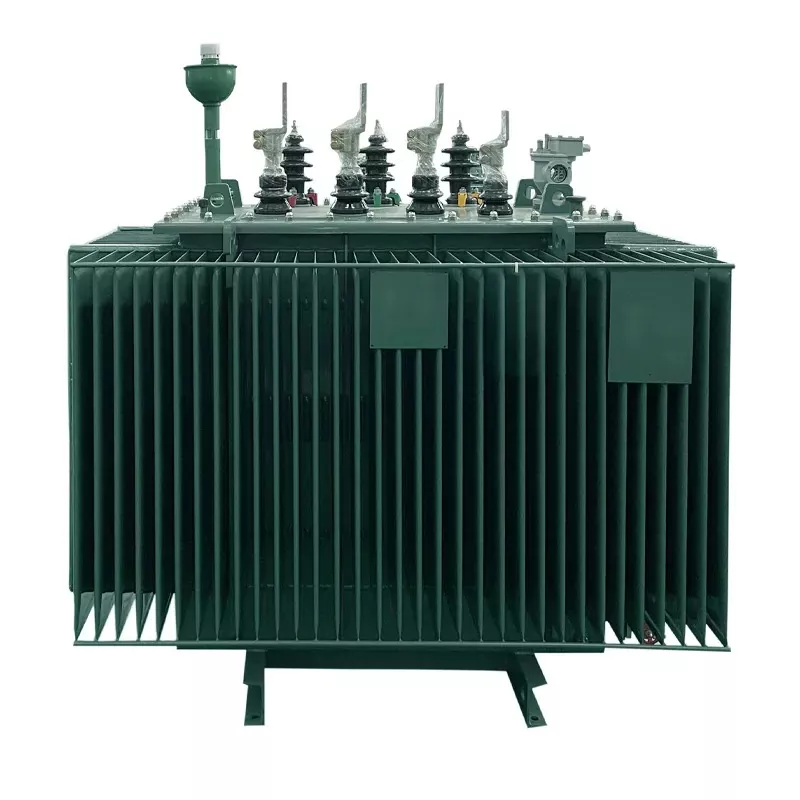

Transformateur de distribution triphasé immergé dans l'huile avec changeur de prises en charge

Le transformateur de distribution triphasé immergé dans l'huile avec changeur de prises en charge est un équipement important dans les systèmes de distribution modernes, également l'un des produits importants de Ceho. Ces produits peuvent réguler la tension sans interrompre la charge, améliorant ainsi la qualité de l'énergie et la stabilité du réseau.

envoyer une demande

Description du produit

Ce transformateur de distribution triphasé immergé dans l'huile avec changeur de prises en charge est fabriqué en acier au silicium laminé à froid CRGO de haute qualité, garantissant une faible perte à vide. Il a un bon effet d'économie d'énergie et des avantages sociaux et économiques remarquables. Forte résistance aux courts-circuits et à la foudre ; La conception de la structure de support de haute fiabilité permet de l'utiliser aussi bien à l'extérieur qu'à l'intérieur.

La tension et la puissance nominale de nos transformateurs peuvent être personnalisées. Tensions disponibles : 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34,5kV, 35kV, 38kV...... 110 kilovolts.

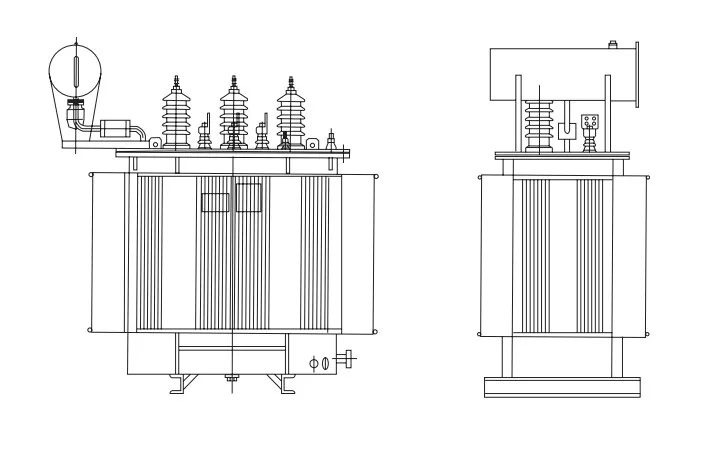

Dessin au trait

Spécifications techniques

Puissance nominale (kVA)	Tension nominale (kV)		Groupe vectoriel	Perte à vide (W)	Perte de charge (W)	Impédance(%)
Puissance nominale (kVA)	HT	BT	Groupe vectoriel	Perte à vide (W)	Perte de charge (W)	Impédance(%)
30	13.8 13.2 11 10.5 10 6.3 6 Plage de taraudage : ± 5 % ; ±2*2,5%	0.4 0.433 0.415	Dyna11 Yyn0 Yzn11 Dyna5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Fonctionnalité	Description
Régulation de tension	Permet le réglage de la tension en charge via un changeur de prise pendant que le transformateur est sous tension, généralement avec une plage de régulation de ± 15 % ou plus .
Type de changeur de prise	L'OLTC de type vide est préféré pour sa fiabilité et sa longue durée de vie ; doit être conforme aux normes IEC 60214 ou AS 60214.1 .
Méthode de refroidissement	ONAN (Oil Natural Air Natural) est standard ; certaines variantes peuvent utiliser OFAF (Oil Forced Air Forced) pour des capacités plus élevées .
Isolation & Huile	Immergé dans l'huile minérale pour l'isolation et le refroidissement ; l'huile doit répondre aux normes IEC 60296. L'huile dans le compartiment du commutateur de dérivation doit être isolée de l'huile du réservoir principal .
Construction	Généralement de type noyau, avec des enroulements en cuivre, un réservoir en acier ondulé et une conception hermétiquement scellée pour empêcher la pénétration de l'humidité.
Appuyez sur Contrôle	Prend en charge le fonctionnement automatique, manuel local (électrique) et manuel d'urgence (mécanique). Comprend des interrupteurs de fin de course, une protection thermique et des indicateurs de position.

Conditions environnementales normales

1. Température ambiante : Pas plus de +40℃, Pas moins de -25℃, La température moyenne mensuelle n'est pas supérieure à +30℃., La température moyenne annuelle n'est pas supérieure à +20℃.

2. Altitude : Pas plus de 1 000 m.

3. L'onde de la tension d'alimentation est similaire à une onde sinusoïdale.

4. Transformateur de distribution triphasé immergé dans l'huile avec changeur de prises en charge, la tension d'alimentation est approximativement symétrique.

5. Le contenu harmonique total du courant de charge ne doit pas dépasser 5 % du courant nominal ;

6. Site d'installation : Intérieur ou extérieur.
