Transformateur de distribution immergé dans l'huile avec changeur de prise sans charge

Le transformateur de distribution immergé dans l'huile avec changeur de prise sans charge est un produit fiable de l'usine Ceho. Le noyau utilise des tôles d'acier au silicium laminées à froid à grains orientés à haute perméabilité. Il présente une conception de type noyau avec des joints entièrement asymétriques et une structure segmentée. Les colonnes centrales présentent des sections transversales circulaires étagées à plusieurs niveaux, tandis que le joug et le noyau maintiennent des sections transversales uniformes.

Le noyau de ce produit utilise des tôles d'acier au silicium laminées à froid à grains orientés à haute perméabilité. Il présente une conception de type noyau avec des joints entièrement asymétriques et une structure segmentée. Les colonnes centrales présentent des sections transversales circulaires étagées à plusieurs niveaux, tandis que le joug et le noyau maintiennent des sections transversales uniformes.

Les enroulements utilisent des canaux d'huile ondulés avec imprégnation sans vernis et liaison par bande de compression. Tous les enroulements sont des bobines concentriques. L'enroulement haute tension comporte des prises correspondant aux exigences de tension des prises, connectées au changeur de prises monté sur le couvercle du réservoir. Cela permet le transfert de tension entre 10 kV et 20 kV et l'ajustement de la tension de prise après la déconnexion de l'alimentation.

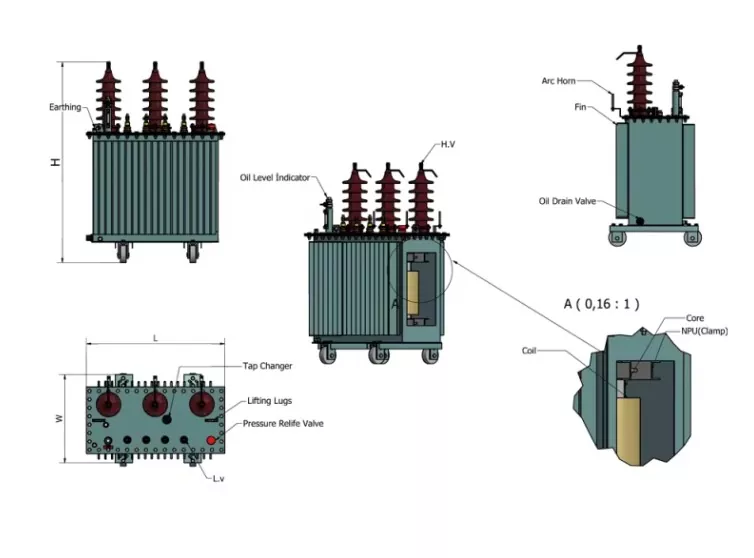

Dispositifs de protection de sécurité Les transformateurs 30~2000kVA sont équipés de soupapes de surpression. Des relais de gaz avec bornes d'alarme et de déclenchement peuvent être installés selon les besoins de l'utilisateur. Appareils de mesure de la température de l'huile Tous les transformateurs sont équipés de douilles de thermomètre en verre montées sur le dessus du réservoir, s'étendant de 120 ± 10 mm dans l'huile. Les transformateurs 1 000 ~ 2 000 kVA sont équipés de thermomètres à signal extérieur. Les transformateurs de distribution immergés dans l'huile avec réservoirs de changeur de prises sans charge sont construits avec des parois ondulées, finies avec un film de peinture enduit de poudre durable. Les ailettes ondulées assurent non seulement le refroidissement, mais fonctionnent également comme des éléments « respiratoires », leur élasticité compensant les changements de volume d'huile dus aux fluctuations de température. Par conséquent, les transformateurs entièrement scellés éliminent le besoin d’un conservateur d’huile, réduisant ainsi la hauteur totale. Le remplissage d'huile sous vide pendant l'encapsulation élimine complètement l'humidité du transformateur, empêchant l'huile du transformateur d'entrer en contact avec l'air. Cela bloque efficacement la pénétration d’oxygène et d’eau qui pourraient dégrader les performances d’isolation et accélérer le vieillissement de l’huile, éliminant ainsi le besoin de tests périodiques d’échantillonnage d’huile.

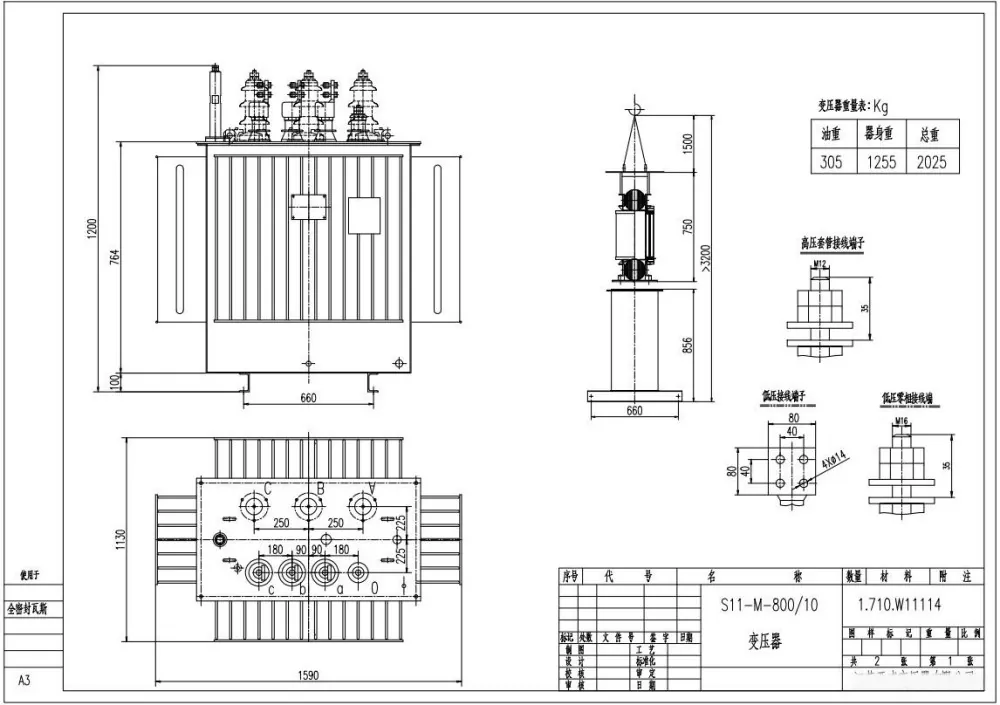

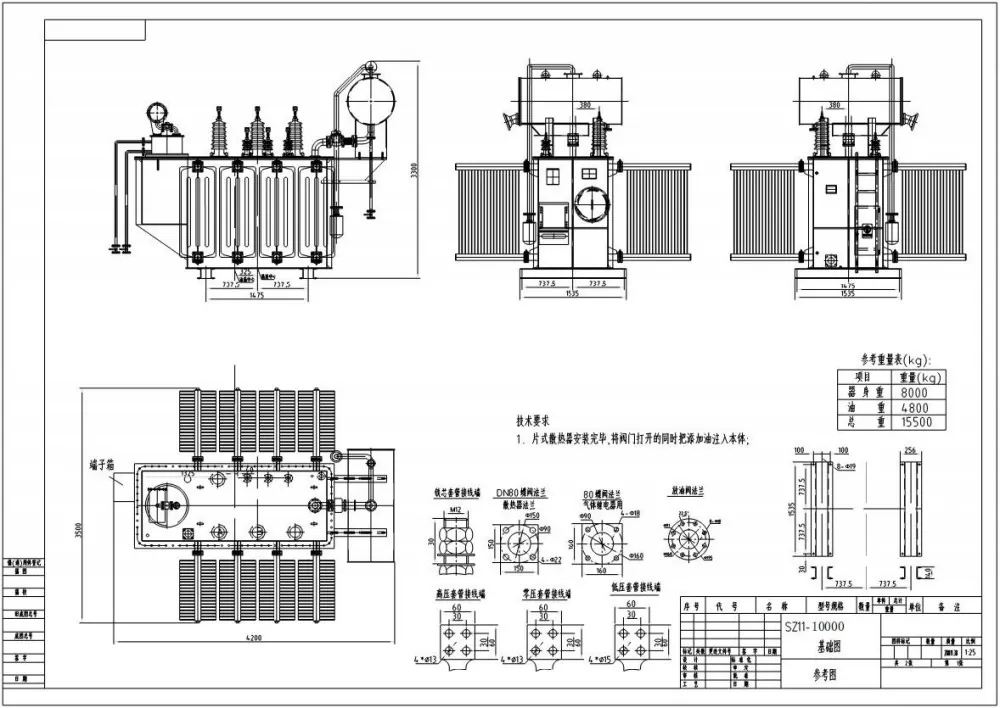

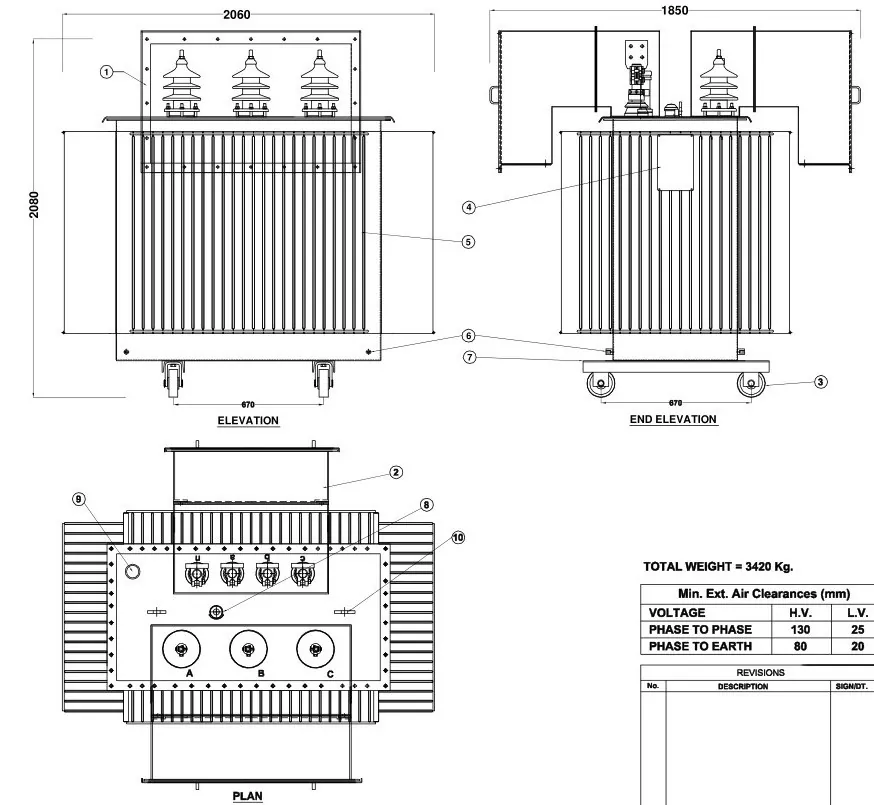

Paramètres techniques

Inspection du transformateur de distribution avant l'exploitation

1. Vérifier la certification du transformateur ; si la certification dépasse deux mois, retester la résistance d'isolation.

2. Inspectez le niveau d'huile et l'évent du transformateur de distribution immergé dans l'huile avec changeur de prise sans charge ; Aucune fuite d'huile, état de l'huile normal avec une ventilation adéquate.

3. Vérifiez l'intégrité des bagues isolantes haute/basse tension et des câbles associés ; assurez-vous que les boulons sont bien fixés.

4. Confirmez que la position du commutateur du régulateur de tension est correcte ; vérifiez que les fusibles haute/basse tension correspondent correctement.

5. S'assurer que les dispositifs de protection contre la foudre sont pleinement opérationnels ; la résistance de mise à la terre mesurée doit être conforme aux normes.

6. Aucune anomalie observée dans les câbles ou les jeux de barres.

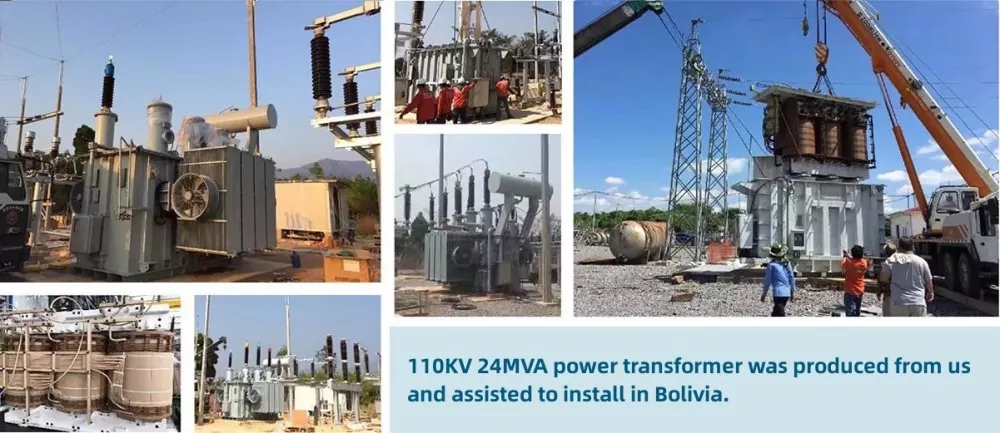

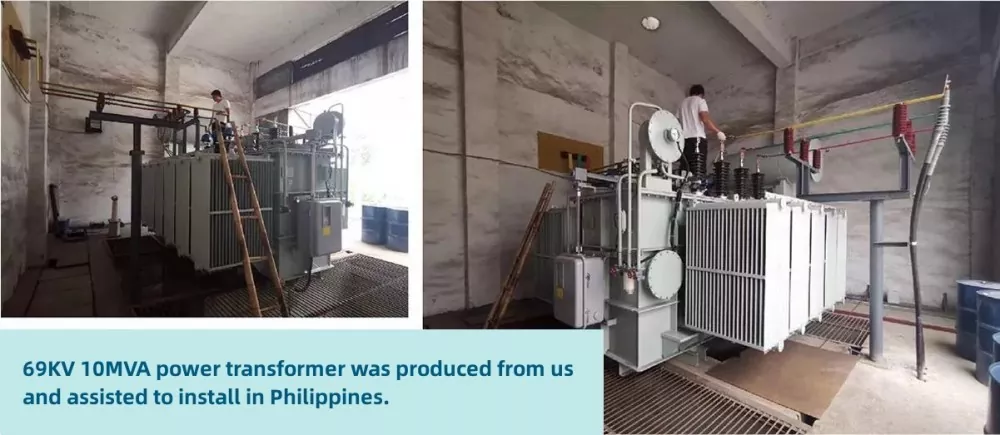

Photos des clients

Notes d'entretien

● Le fonctionnement manuel nécessite des arrêts préprogrammés pour le remplacement du changeur de prises.

● Inspectez régulièrement l'usure mécanique du changeur de prises sur le transformateur de distribution immergé dans l'huile avec changeur de prises sans charge.

● Surveiller la qualité de l'huile pour garantir les performances d'isolation et de refroidissement.
