Disjoncteur à vide haute tension intérieur VS1

Ceho peut proposer le disjoncteur à vide haute tension intérieur VS1 avec un service après-vente complet et une livraison rapide. Le principe de fonctionnement de ce disjoncteur à vide est que lorsque le contact mobile et le contact statique sont séparés sous l'action du mécanisme de commande, un arc électrique est généré entre les contacts et la surface des contacts volatilise la vapeur à haute température. La forme spéciale de cette conception de contact produit génère un champ magnétique lorsque le courant passe à travers. Sous l’action de ce champ magnétique, l’arc électrique se déplace rapidement dans la direction tangentielle de la surface de contact. Une certaine vapeur métallique se condense sur le cylindre métallique (bouclier), et l'arc passe naturellement par zéro puis s'éteint. Lorsque l'arc s'éteint, la rigidité diélectrique entre les contacts se rétablit rapidement

envoyer une demande

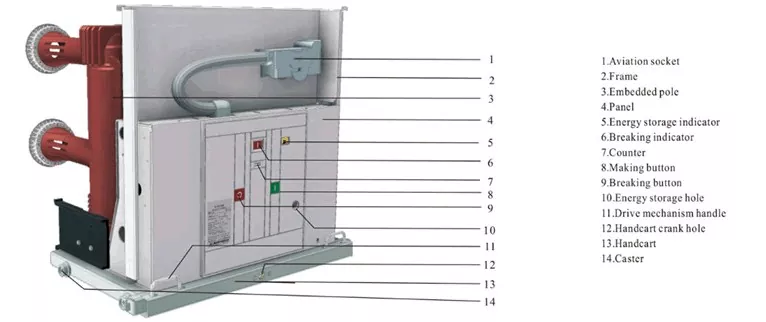

Description du produit

Vous pouvez être assuré d'acheter le disjoncteur à vide haute tension d'intérieur VS1 de Ceho. Le disjoncteur à vide convient à une utilisation dans les systèmes électriques avec une tension nominale de 12 kV à des fins de protection, ainsi que dans les unités de commande des équipements de réseau électrique et des équipements électriques industriels. Il peut être équipé de KYN28(GZS1). Différents types de panneaux d'armoires de commande tels que XGN et GG-1A. Produits associés : chariots d'isolement, chariots à fusibles et autres chariots pour transformateurs de tension.

Normes de produits

♦ Appareillage de commutation et de contrôle haute tension IEC62271-100, partie 100 : Disjoncteurs CA

♦ Disjoncteurs GB1984 haute tension AC

♦ Spécifications communes GB/T11022 pour les normes d'appareillage de commutation et de commande à haute tension

♦ Disjoncteurs à vide haute tension AC JB/T 3855

♦ Spécification DL/T402 des disjoncteurs CA haute tension

Conditions environnementales

♦ Température ambiante : -15℃~+40℃ ;

♦ Altitude : ≤1000m ;

♦ Humidité relative : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 %；

♦ Intensité du séisme : niveau ≤8 ;

♦ Lieux sans incendie, risque d'explosion, saleté grave, corrosion chimique, ainsi que vibrations intenses

Date technique

Non.	Article	Unité	Date
1	Tension nominale	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Tension de tenue à fréquence industrielle de courte durée nominale (1 min)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Tension assignée de tenue aux chocs de foudre		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Fréquence nominale	Hz	50
5	Courant nominal	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Courant nominal tolérant aux courtes périodes	Le	20 50 50	25 63 63	31.5 80 80
7	Courant nominal tolérant les crêtes
8	Courant nominal de fermeture en court-circuit (crête)
9	Séquence de fonctionnement nominale		O-0.3s-co-180s-co
10	Durée de vie mécanique	Fois	20000
11	Tension de fonctionnement nominale	V	AC/DC220, AC/DC110
12	Heure d'ouverture	MS	20~50
13	heure de fermeture		30~70
14	Temps de coupure du courant nominal de court-circuit		50

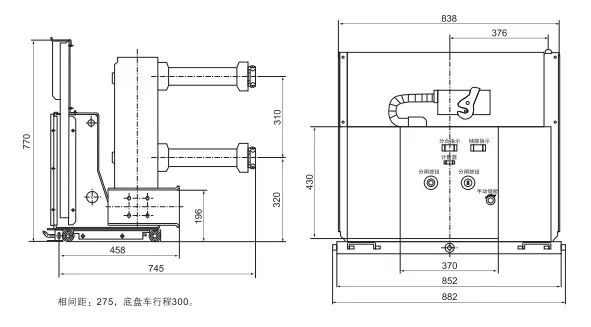

Dessin des dimensions globales
