Disjoncteur à vide extérieur ZW32

Usine chinoise de disjoncteurs à vide extérieurs ZW32 Ceho, spécialisée dans la production à grand volume avec un contrôle de qualité ISO strict, offrant des services OEM/ODM. Ce produit est doté d'un poteau scellé solide d'une seule pièce de conception unique et d'un mécanisme de fonctionnement très fiable. Il est principalement utilisé dans les lignes électriques aériennes moyenne tension pour couper et fermer les courants de charge, les courants de surcharge et les courants de court-circuit.

envoyer une demande

Description du produit

Le disjoncteur à vide extérieur ZW32 subit une mise en service et une étanchéité complètes à l'usine de Ceho. Un ensemble connecteur de câble pour le câblage d’interconnexion des commutateurs est inclus. Des accessoires tels que des boîtes de jonction ou des unités de commande d'interrupteurs électroniques sont disponibles en option. Il offre une fiabilité extrêmement élevée ; ne nécessite aucun entretien pendant toute sa durée de vie ; a une longue durée de vie mécanique et électrique ; et est de petite taille, léger et facile à installer.

● Tension de commande : 220V DC, auto-alimentation interne par condensateur 250V, 22000 Uf. L'utilisateur final n'a qu'à préparer les contacts principaux du relais pour la fermeture et l'ouverture.

● Tension auxiliaire : 110 V/220 V DC, 110 V/220 V AC en option par les clients à préciser avant la commande

● Temps d'ouverture : ≤ 8 ms (chaque commutateur sera accompagné d'un enregistrement de test en départ travail)

● Temps de fermeture : ≤ 11 ms (chaque commutateur sera accompagné d'un enregistrement de test en départ travail)

● Temps d'impulsion de contrôle recommandé : 0,1 s

Paramètre technique

Non.	Article	Unité	paramètre
1	Tension nominale	KV	12,24,40,5
2	Fréquence nominale	Hz	50
3	Courant nominal	A	6 301 250 200 025 000 000
4	Courant assigné de coupure en court-circuit	Le	20
5	Courant de tenue de crête assigné (crête)	Le	50
6	Courant de tenue de courte durée nominal	Le	20
7	Courant nominal de fermeture de court-circuit (crête)	Le	50
8	Durée de vie mécanique	Temps	10000
9	Temps de coupure du courant nominal de court-circuit	Temps	30
10	Tension de tenue à fréquence industrielle (1 min) : phase (humide) (sèche), terre, fracture	KV	42/48
11	Tension de tenue aux chocs de foudre (crête), phase à terre, rupture	KV	75/85
12	Tension de tenue à la fréquence industrielle du circuit secondaire 1 min	KV	2

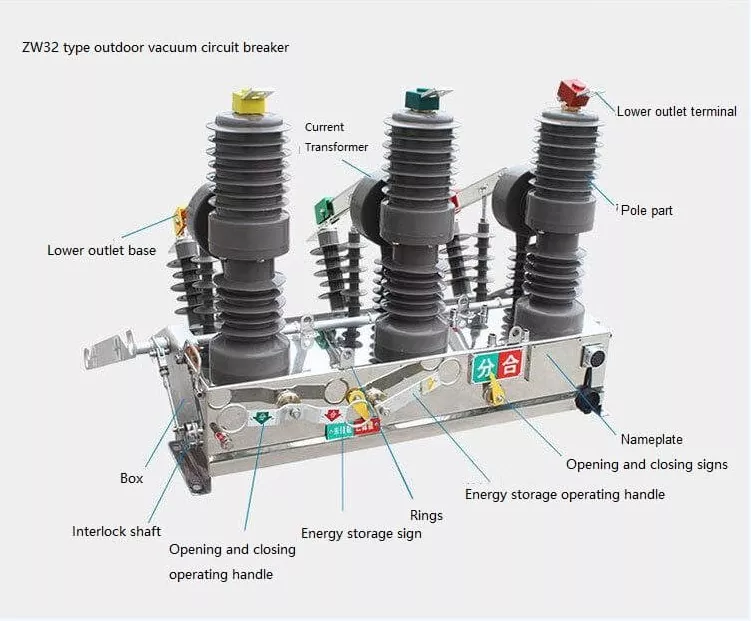

Structure du réenclencheur automatique ZW32

Structure de pilier triphasée : performances de rupture stables, aucun risque de combustion ou d'explosion, sans entretien.

Structure entièrement fermée : excellente étanchéité, résistante à l'humidité et à la condensation, adaptée aux régions extrêmement froides ou humides.

Matériau d'isolation : utilise une isolation solide en caoutchouc de silicone ou en résine époxy, résistante aux températures élevées et basses, aux rayons UV et au vieillissement.

Mécanisme de fonctionnement : mécanisme à ressort miniaturisé ou mécanisme à aimant permanent, moins de pièces, haute fiabilité et faible consommation d'énergie.

Peut être équipé de transformateurs de courant : prend en charge les TC biphasés ou triphasés, avec protection contre les surintensités et fonctions de contrôle intelligentes.

Peut être équipé de sectionneurs : crée un point de déconnexion clair, dispose d'une fonction de verrouillage anti-erreur de fonctionnement et facilite la maintenance.
