Disjoncteur de tiroir universel intelligent

Ceho est un fabricant chinois de disjoncteurs universels intelligents à tiroir. Ce disjoncteur universel de type tiroir est un disjoncteur pneumatique (ACB) à courant élevé intégrant un contrôle intelligent, une capacité de coupure élevée et une conception modulaire. Il convient aux réseaux de distribution d'énergie AC 50 Hz/60 Hz avec des tensions nominales de 400 V ~ 690 V et des courants nominaux de 630 A ~ 7 500 A. Les applications incluent les paramètres industriels, commerciaux, de bâtiments intelligents et de centres de données, permettant la distribution d'énergie, la protection des lignes et la surveillance à distance.

envoyer une demande

Description du produit

Ceho est l'un des principaux fabricants de disjoncteurs universels intelligents à tiroir. Ce disjoncteur à tiroir présente une conception de type tiroir avec les avantages suivants :

Indication à trois positions : elle indique clairement trois positions : « Connecté », « Test » et « Isolé » - facilitant la maintenance et les tests.

Remplacement facile : le corps du disjoncteur peut être retiré pour un remplacement rapide, réduisant ainsi le temps de panne de courant. Le disjoncteur est équipé d'un verrouillage mécanique pour éviter tout mauvais fonctionnement et assurer la sécurité des personnes.

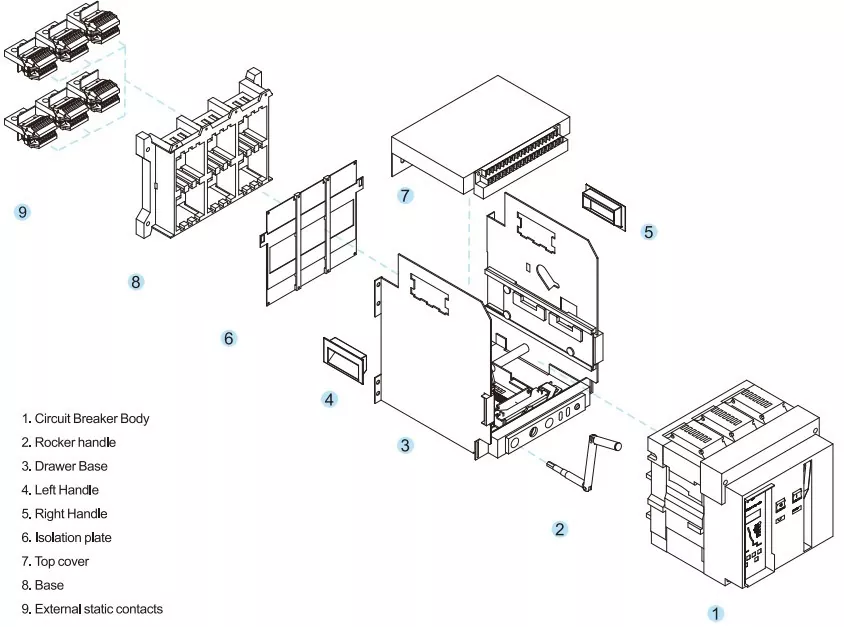

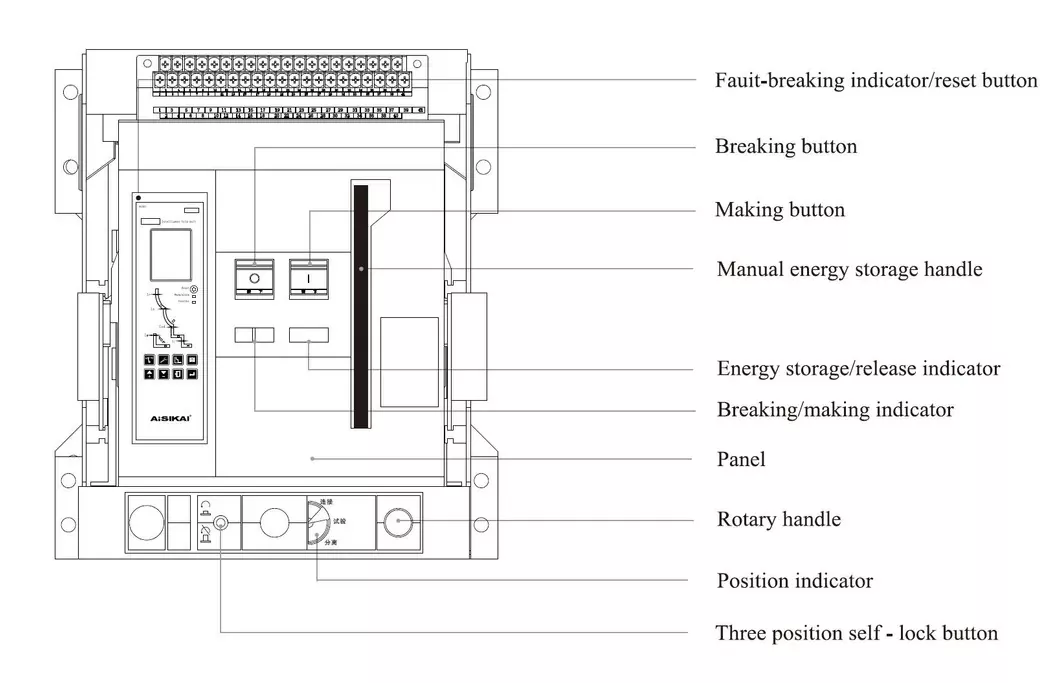

Aperçu de la structure

PARAMÈTRE TECHNIQUE
Modèle	Courant nominal du châssis InmA	Courant nominal en A	Tension assignée de tenue aux chocs Uimmp kV	Noté Ue V	Court-circuit limite nominale pouvoir de coupure L'USI est l'o-co		Pouvoir nominal de coupure en court-circuit en service ICs de o-co-co-co		Tenue nominale de courte durée courant Icw KA(1s) Retard 0,4 s o-co		Perte de puissance (po) W
					400V	660/690V	400V	660/690V	400V	660/690V	Fixé	Débrochable
DEMANDEZ1-2000	2000	630	12	CA 50 Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. La distance de l'arc est nulle. 2. Sous cette forme, les capacités de coupure de l'entrée supérieure et de l'entrée inférieure sont les mêmes.

Diagramme des dimensions
Inm	un mm	bmm	cmm
2000-3P/4P	306	173	346
2500 (économique)-3P/4P	306	173	346
2500 (type de distribution d'énergie résidentielle)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

Caractéristiques fonctionnelles intelligentes

Unité de déclenchement intelligente : la série de disjoncteurs universels intelligents à tiroir comprend plusieurs fonctions de protection, notamment les surcharges, les courts-circuits, les sous-tensions et les défauts à la terre, prenant en charge des paramètres réglables et une protection sélective.

Surveillance à distance : le contrôleur de type H prend en charge la communication à distance, permettant la télémétrie, la signalisation à distance et le contrôle à distance, s'adaptant aux réseaux intelligents et aux systèmes d'automatisation des bâtiments.

Affichage de l'état : certains modèles sont équipés d'un écran LCD qui affiche les paramètres de fonctionnement en temps réel tels que le courant, la tension, la puissance et les enregistrements de défauts.

Enregistrement et diagnostic des défauts : enregistre les causes de déclenchement, les heures et les valeurs actuelles pour une analyse et une maintenance faciles.
