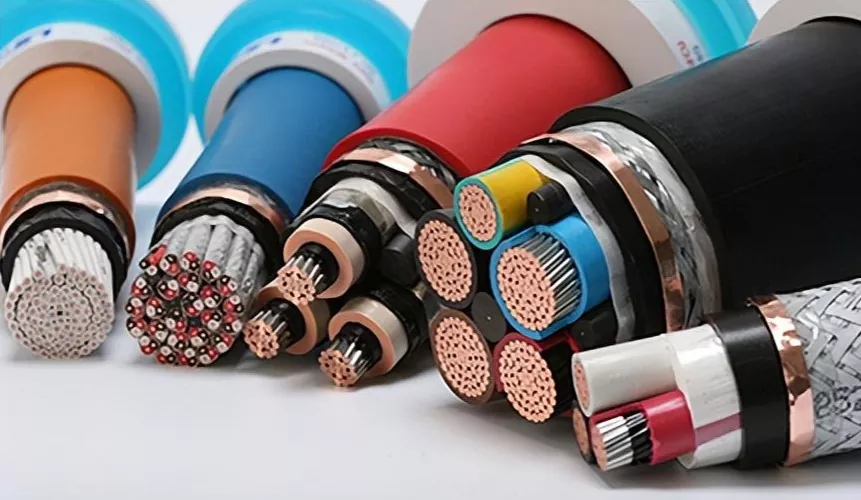

Câble d'alimentation basse tension

Vente en gros de câbles d'alimentation basse tension directement en usine – 50 % de réduction sur les commandes groupées. Les câbles de Ceho comprennent des câbles à plateau UL dans des tailles de puissance et des câbles CSA Teck 90 (produits à 3 conducteurs avec terre ou 4 conducteurs avec terre) disponibles dans une variété d'options de blindage ou d'armure. Quel que soit le câble que vous choisissez, vous bénéficierez d'une fiabilité exceptionnelle et de performances maximales. Les câbles d'alimentation basse tension sont des composants essentiels des systèmes électriques modernes, conçus pour transmettre efficacement l'électricité sur les réseaux basse tension (BT), moyenne tension (MT) et haute tension (HT). Ces câbles électriques présentent une excellente conductivité, une isolation robuste et une résistance supérieure à la chaleur et aux intempéries, ce qui les rend adaptés aux applications industrielles, commerciales et d'infrastructure. Grâce à des matériaux avancés et une ingénierie de précision, les câbles d'alimentation assurent une transmission d'énergie sûre, stable et durable dans divers environnements.

Module de dimensionnement des câbles basse tension

De toute évidence, différents environnements d'installation nécessitent des conceptions et des matériaux de câbles différents. Le module de sélection de Ceho peut calculer les tailles de câbles pour des emplacements spécifiques d'un réseau sur la base de l'une des normes suivantes :

● Norme CEI 60364 5-52 : Installations électriques basse tension – Partie 5-52 : Sélection et installation des équipements électriques – Systèmes de câblage.

● Méthode NEC : Code national de l'électricité NFPA-70-2011.

Ce module convient aux systèmes triphasés/monophasés équilibrés radialement. Le calcul prend en charge les matériaux conducteurs en cuivre ou en aluminium, ainsi que les matériaux isolants ou les types de câbles conformes aux normes en vigueur.

Calculs

● Capacité de transport de courant – En tenant compte de la méthode d'installation du câble, le logiciel détermine la taille du câble en fonction de la capacité de transport de courant installée. Les facteurs à prendre en compte lors de la sélection des câbles électriques basse tension comprennent, sans s'y limiter, la résistance thermique et la température du sol, ainsi que le regroupement des circuits.

● Limites de chute de tension dans des conditions de fonctionnement normales – Calculées sur la base de la formule de chute de tension standard. Le logiciel détermine la taille du câble en fonction des limites de chute de tension spécifiées. Les câbles d'alimentation basse tension prennent en compte la résistance, la réactance et la longueur du câble et fournissent des données sur la chute de tension maximale autorisée.

● Capacité de tenue aux courts-circuits (norme CEI uniquement) – Calcule l'échauffement en court-circuit en fonction du courant de défaut maximum et de la durée du défaut. Ces paramètres peuvent être définis ou basés sur une analyse de court-circuit effectuée.

● Si plusieurs calculs sont effectués sur le même appareil, les dimensions optimales seront déterminées et des câbles spécifiques seront recommandés à partir de la bibliothèque de câbles.

● Le courant à pleine charge et le facteur de puissance peuvent être basés sur une analyse du flux de puissance effectuée ou définis par l'utilisateur.

Bibliothèque de câbles

Le type de câble est un facteur clé dans la sélection du câble. Le logiciel de Ceho comprend une bibliothèque de câbles complète contenant des câbles unipolaires, tripolaires et tripolaires avec conducteur de terre. Toutes les données nominales et de configuration des câbles sont disponibles pour le calcul.

8 étapes pour la sélection et le dimensionnement des câbles d'alimentation basse tension

1. Déterminez les exigences de charge

Calculez la demande de courant en fonction de la puissance de l'équipement, de la durée de fonctionnement et du type de charge (continue/intermittente) pour garantir que le câble peut supporter la charge de manière stable pendant une longue période. ‌

2. Sélectionnez le type de câble

Sélectionnez les matériaux isolants (tels que le polyéthylène réticulé), les matériaux conducteurs (cuivre ou aluminium) et les structures (monoconducteurs ou multiconducteurs) en fonction des scénarios d'application (tels que les centrales nucléaires, l'utilisation industrielle ou civile). ‌

3. Calculez la capacité de charge actuelle

Calculez la capacité de transport de courant admissible en fonction de la section transversale du câble, de la température ambiante et de la méthode de pose (telle que l'enfouissement direct, le conduit ou les frais généraux) pour vous assurer qu'elle ne dépasse pas la valeur nominale. ‌

4. Pensez à la protection contre les courts-circuits

Vérifiez la capacité de tenue aux courts-circuits du câble pour vous assurer qu'il peut supporter une certaine période de temps sous courant de défaut (comme la capacité de court-circuit requise par la centrale nucléaire AP1000). ‌

5. Évaluer la chute de tension

Calculez la chute de tension de ligne et assurez-vous que la fluctuation de tension à l'extrémité se situe dans la plage autorisée (généralement ≤ 5 %) pour éviter un fonctionnement anormal de l'équipement. ‌

6. Analyse économique

Comparez l'investissement initial (CAPEX) et le coût d'exploitation (OPEX) de câbles de différentes sections et sélectionnez la solution présentant le meilleur coût à long terme. ‌

7. Ajuster les facteurs environnementaux

Corrigez la capacité de transport de courant du câble : utilisez-le à capacité réduite dans des environnements à haute température et sélectionnez des matériaux résistants aux intempéries dans des endroits humides ou corrosifs. ‌

8. Respecter les règles de sécurité

Adhérez aux normes telles que UL ou ETAP pour garantir que la sélection de câbles d'alimentation basse tension répond aux exigences de prévention des incendies, de prévention des explosions et de sécurité du personnel (telles que la protection contre les arcs).
