Câble d'alimentation moyenne tension

Cceho est l'un des principaux fabricants et fournisseurs de câbles d'alimentation moyenne tension – offrant des services OEM/ODM à des prix d'usine compétitifs ! Le câble évalué de 5 kV à 35 kV est utilisé pour les circuits de distribution dans les installations industrielles et commerciales. Le câble d'alimentation moyenne tension convient à une utilisation dans des endroits humides ou secs, installé dans des chemins de câbles, des conduits et à l'air libre, par voie aérienne ou directement enterré, comme le permet le NEC. La température ne doit pas dépasser 105°C (MV105).

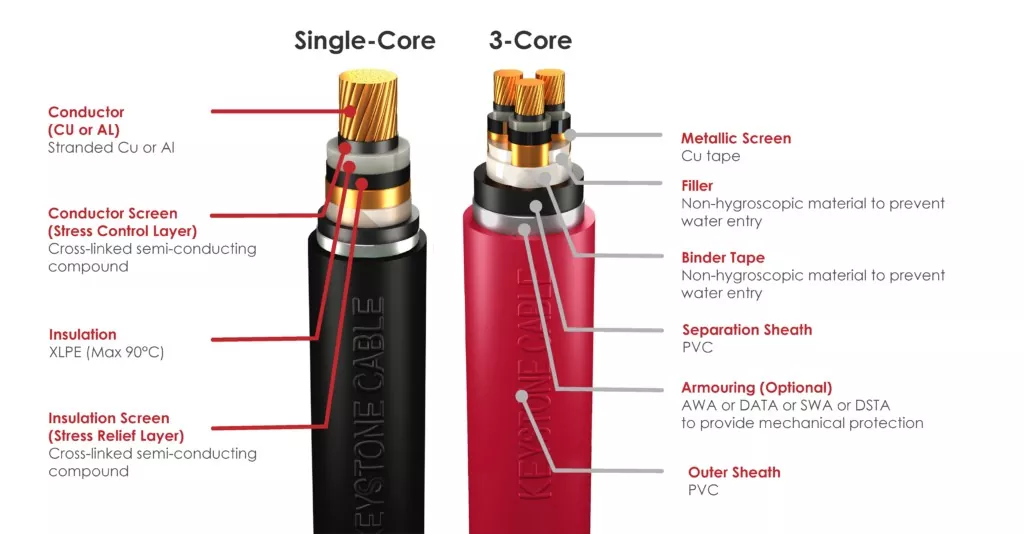

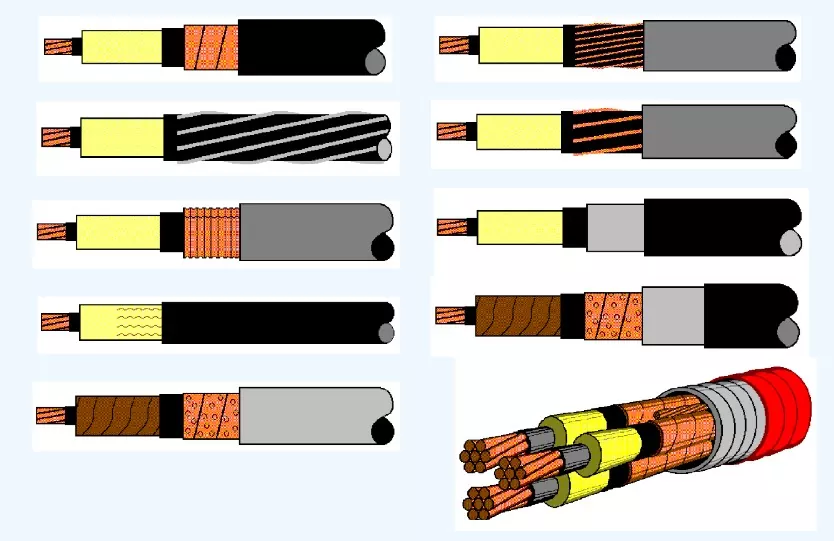

Construction d'un câble MT

Conducteur

Il existe 2 types de conducteurs que nous utilisons pour la construction de nos câbles MT : le Cuivre et l'Aluminium.

· Cuivre : Fabriqué à partir de cuivre électrolytique d'une pureté supérieure à 99,95 %.

· Aluminium : Tiré de lingots d'aluminium d'une pureté minimale de 99,70 %.

Écran conducteur

Notre écran conducteur est un composé semi-conducteur réticulé extrudé qui recouvre le conducteur métallique. Cette couche agit comme un point de contrainte dans l’isolation, affaiblissant potentiellement sa durabilité à long terme.

Écran d'isolation

L'écran isolant est un composé semi-conducteur réticulé extrudé sur l'isolant. Il fournit une surface lisse, servant de matériau de transition entre l'isolant où existe un champ électrique et l'écran métallique conducteur, où le champ électrique est nul. Ainsi, cela réduit les contraintes au niveau de la couche isolante.

Écran métallique

L'écran métallique est généralement constitué d'une couche de ruban de cuivre appliqué de manière hélicoïdale avec un chevauchement sur l'écran isolant. L'écran métallique d'un câble à 3 conducteurs garantit que le champ électrique reste contenu dans l'âme du câble.

Assemblage de câbles (en option)

Pour les câbles 3 conducteurs, des étiquettes d'identification (Marron, Noir, Gris) sont placées sous l'écran métallique avant la pose des conducteurs.

Une charge en polypropylène non hygroscopique est appliquée entre les âmes superposées pour donner une forme circulaire à l'ensemble du câble. Des rubans en polypropylène ou des rubans PETP (polyester) sont utilisés comme ruban barrière sur les âmes superposées.

Gaine de séparation (en option)

Tous les câbles armés comprennent une couche extrudée de gaine de séparation en PVC noir, MDPE ou LSZH, appliquée sur l'âme ou les âmes superposées pour empêcher la corrosion en séparant les différents métaux et en évitant les effets galvaniques.

Armure (facultatif)

Dans les câbles armés, l'armure est appliquée sur une gaine de séparation pour une protection mécanique supplémentaire. Les câbles unipolaires utilisent des fils d'aluminium (AWA), une double armure en ruban d'aluminium (DATA), tandis que les câbles multiconducteurs utilisent une armure en fil d'acier galvanisé (SWA) ou une double armure en ruban d'acier galvanisé (DSTA).

Gaine extérieure

Tous les câbles d'alimentation moyenne tension ont une couche extrudée de gaine extérieure en PVC, MDPE ou LSZH sur l'âme, l'âme superposée ou l'armure. Cette gaine, généralement noire, protège les câbles du soleil et des termites. Une autre couleur peut également être fournie après accord entre le fabricant et l'acheteur.
