Transformateur de tension moulé en résine époxy monophasé JDZ

La technologie de moulage en résine époxy a révolutionné la conception des transformateurs de tension moulés en résine époxy monophasés JDZ, en leur conférant une isolation, une résistance mécanique et une résistance environnementale supérieures. Il est particulièrement reconnu pour sa fiabilité et sa précision dans les applications monophasées. Sa conception compacte et sans entretien le rend adapté aux installations intérieures et extérieures dans diverses industries.

Des centrales électriques aux installations industrielles et aux bâtiments commerciaux, nos transformateurs de tension sont des outils indispensables pour la gestion de l'énergie et la protection des systèmes. Leur capacité à maintenir la précision dans diverses conditions de fonctionnement en fait le choix préféré des ingénieurs et techniciens de systèmes moyenne tension.

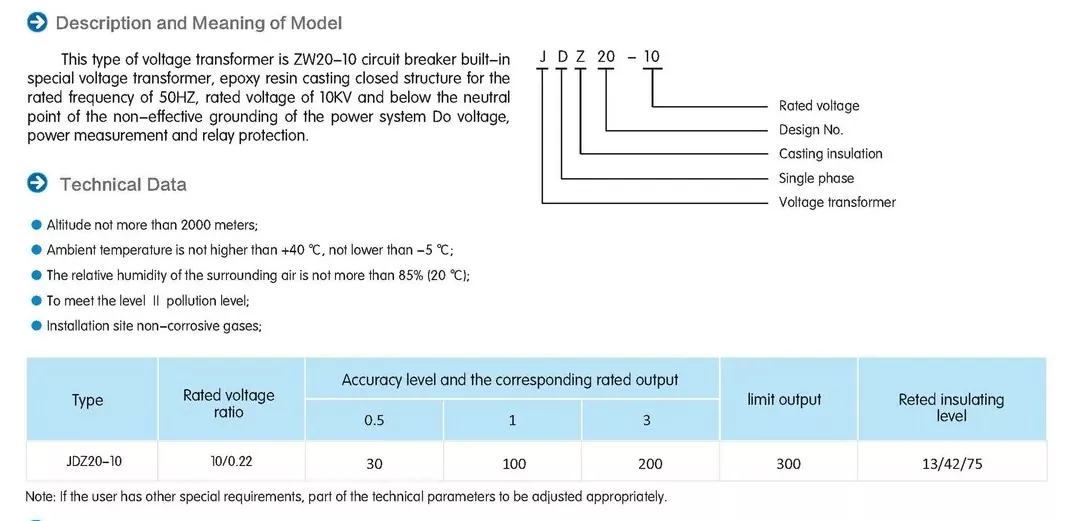

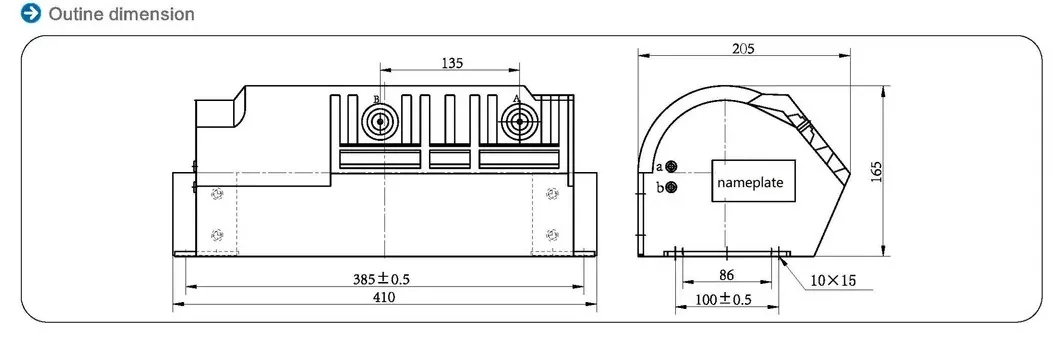

Spécification

Qu'est-ce qu'un transformateur de tension moulé en résine époxy monophasé JDZ ?

Un transformateur de tension moulé en résine époxy monophasé JDZ est un transformateur d'instrument de précision spécialement conçu pour la mesure de tension et la protection dans les systèmes d'alimentation électrique. Cet appareil fonctionne sur le principe de l'induction électromagnétique pour transformer des tensions primaires élevées en faibles tensions secondaires standardisées, généralement 110 V ou 100/√3 V, adaptées à la connexion à des instruments de mesure, des relais de protection et des équipements de contrôle.

La construction du noyau du transformateur comprend des tôles d'acier au silicium de haute qualité enroulées avec des enroulements de cuivre de précision, le tout encapsulé dans une résine époxy spécialement formulée. Ce processus de coulée crée une structure monolithique qui offre une rigidité diélectrique exceptionnelle tout en éliminant les poches d'air qui pourraient conduire à des décharges partielles. La désignation JDZ fait référence à sa configuration monophasée, avec « J » indiquant un transformateur de tension, « D » représentant monophasé et « Z » signifiant la technologie de moulage de résine époxy.

Les principales caractéristiques opérationnelles incluent une classe de précision définie (généralement 0,2, 0,5 ou 1,0), des performances thermiques spécifiées et la conformité aux normes internationales telles que la CEI 60044-2. L'appareil maintient des rapports de transformation linéaires sur sa plage de tension conçue, garantissant la précision des mesures même pendant les fluctuations du système. Sa conception intègre des barrières et une optimisation de la ligne de fuite pour éviter le suivi de surface, particulièrement important dans les environnements humides ou pollués.

L'encapsulation du transformateur de tension moulé en résine époxy monophasée JDZ remplit plusieurs fonctions critiques : elle fournit une protection mécanique aux enroulements, crée une barrière étanche à l'humidité et répartit les contraintes électriques uniformément dans toute la structure. Il en résulte un transformateur avec une capacité de tenue aux courts-circuits et une résistance aux facteurs environnementaux supérieures à celles des conceptions conventionnelles remplies d'huile ou de type sec.

Principales fonctionnalités

Le transformateur de tension moulé en résine époxy monophasé JDZ intègre plusieurs caractéristiques distinctives qui le distinguent des transformateurs de tension conventionnels. Sa conception se concentre sur la fiabilité, la précision et les performances à long terme dans des environnements électriques exigeants.

Le système d'encapsulation en résine époxy représente l'avancée technologique la plus significative du transformateur. Ce composé spécialement formulé offre des propriétés diélectriques exceptionnelles avec une rigidité diélectrique typique supérieure à 20 kV/mm. Le processus de coulée garantit une immersion complète de tous les composants actifs, créant un système d'isolation sans vide qui empêche toute activité de décharge partielle même en fonctionnement continu à la tension nominale. La formulation de résine comprend des stabilisants UV pour les applications extérieures, maintenant l’intégrité de l’isolation malgré une exposition prolongée au soleil.

La robustesse mécanique est une autre caractéristique de la conception JDZ. La résine époxy forme un boîtier rigide et résistant aux chocs qui protège les composants internes des vibrations, des contraintes mécaniques et des chocs accidentels. Cette construction élimine le besoin de boîtiers de protection externes dans de nombreuses applications, réduisant ainsi l'encombrement global de l'installation. Les propriétés ignifuges inhérentes du matériau répondent à des exigences strictes en matière de sécurité incendie sans nécessiter de revêtements ignifuges supplémentaires.

Les caractéristiques de performances électriques incluent de faibles pertes magnétiques grâce à des noyaux en acier au silicium à grains orientés de haute qualité et à des enroulements en cuivre enroulés avec précision. Le transformateur présente d'excellentes caractéristiques de réponse en fréquence, conservant la précision sur une large plage de fréquences allant de 15 Hz à 100 Hz. Ses performances thermiques garantissent un fonctionnement stable sur des plages de températures allant de -40°C à +70°C, avec des coefficients de température soigneusement compensés dans la conception pour maintenir la précision des mesures.

Le transformateur intègre des techniques avancées de gradation de champ dans la conception de ses bornes, utilisant des électrodes intégrées et des contours de soulagement des contraintes pour gérer la distribution du champ électrique. Cela évite les décharges corona aux points haute tension et améliore la fiabilité à long terme. Toutes les pièces sous tension restent complètement encapsulées, éliminant les connexions haute tension exposées et améliorant considérablement la sécurité de fonctionnement.

Applications

Le transformateur de tension moulé en résine époxy monophasé JDZ trouve de nombreuses applications dans plusieurs secteurs de l'industrie de l'énergie électrique en raison de ses caractéristiques de performance polyvalentes et de sa construction robuste.

Dans les installations de production d'électricité, ces transformateurs jouent un rôle essentiel dans la mesure de la puissance du générateur, la synchronisation du réseau et les systèmes de protection. Ils fournissent des signaux de tension précis pour les systèmes de contrôle de turbine, les équipements d'excitation et les dispositifs de correction du facteur de puissance. Leur conception compacte permet une installation dans des compartiments d'appareillage restreints à proximité de générateurs ou de transformateurs élévateurs.

Les réseaux de transport et de distribution utilisent des transformateurs JDZ pour le comptage des revenus dans les sous-stations, les points de surveillance des lignes d'alimentation et les sites d'interconnexion de production distribuée. Ils permettent une mesure précise de la tension pour les systèmes SCADA, des algorithmes de détection de défauts et des équipements de régulation automatique de la tension. La construction en résine époxy s'avère particulièrement précieuse dans les systèmes de distribution souterrains où la résistance à l'humidité est primordiale.

Les usines industrielles utilisent ces transformateurs pour les systèmes de contrôle de processus, la surveillance de la qualité de l'énergie et la protection des équipements. Les industries lourdes telles que les aciéries, les fonderies d'aluminium et les usines chimiques bénéficient de la résistance aux vibrations et de l'immunité du JDZ aux environnements de poussière conductrice. Les transformateurs s'intègrent parfaitement aux batteries de condensateurs pour la correction du facteur de puissance et aux batteries de filtres harmoniques pour l'amélioration de la qualité de l'énergie.

Les systèmes électriques des bâtiments commerciaux intègrent des transformateurs JDZ pour le comptage du service principal, le comptage secondaire des locataires et la surveillance du système d'alimentation de secours. Leurs propriétés ignifuges les rendent adaptés à une installation dans des locaux électriques sans mesures de protection incendie supplémentaires. Les centres de données apprécient particulièrement leur précision et leur fiabilité pour la surveillance de la consommation électrique et le contrôle du système UPS.

Les installations d'énergie renouvelable, notamment les parcs solaires et les centrales éoliennes, utilisent ces transformateurs pour la mesure et la protection des interconnexions du réseau. Leur large tolérance de température permet une installation en extérieur dans des conditions climatiques variables, tandis que leur résistance aux brouillards salins les rend adaptés aux applications de parcs éoliens côtiers.

Avantages de l'utilisation de la résine époxy dans les transformateurs de tension

L'utilisation de résine époxy dans les transformateurs de tension monophasés JDZ offre de nombreux avantages techniques et opérationnels par rapport aux méthodes d'isolation traditionnelles, ce qui en fait le choix privilégié pour les applications électriques modernes.

Les propriétés diélectriques supérieures de la résine époxy offrent des performances d'isolation exceptionnelles, avec une rigidité diélectrique généralement 5 à 10 fois supérieure à celle des matériaux isolants conventionnels. Cela permet des conceptions de transformateurs plus compactes sans compromettre les exigences de dégagement électrique. La nature homogène de la résine coulée élimine les interfaces entre les différents matériaux isolants, évitant ainsi les points de faiblesse diélectriques qui pourraient conduire à une défaillance prématurée.

La résistance à l’humidité de la résine époxy représente une amélioration significative par rapport aux systèmes d’isolation à base de papier ou de vernis. Contrairement aux matériaux à base de cellulose qui absorbent l'humidité au fil du temps, l'époxy forme une barrière imperméable qui maintient une résistance d'isolation constante tout au long de la durée de vie du transformateur. Cette caractéristique s'avère précieuse dans les environnements humides ou les applications soumises à une condensation périodique.

La stabilité mécanique est un autre avantage clé, la résine durcie formant une matrice rigide qui immobilise tous les composants internes. Cela empêche le mouvement du bobinage lors d'événements de court-circuit, un mode de défaillance courant dans les conceptions conventionnelles. L'encapsulation protège également contre la poussière, les produits chimiques et les atmosphères corrosives qui pourraient dégrader d'autres systèmes d'isolation.

Les avantages en termes de performances thermiques incluent une meilleure dissipation de la chaleur par rapport aux unités remplies d'huile et une tolérance supérieure aux cycles thermiques par rapport aux conceptions de type sec. Le coefficient de dilatation thermique de la résine époxy peut être conçu pour correspondre à celui des conducteurs intégrés, minimisant ainsi les contraintes thermiques lors des variations de charge. Cela se traduit par une stabilité améliorée à long terme des paramètres électriques.

Du point de vue de la maintenance, le transformateur de tension moulé en résine époxy monophasé JDZ ne nécessite pratiquement aucun entretien de routine, éliminant ainsi le besoin de tests d'huile périodiques, de procédures de séchage ou de mesures de résistance d'isolation. La construction scellée empêche la pénétration de contamination et maintient des caractéristiques de performance constantes pendant des décennies de service.

Les avantages environnementaux comprennent l’absence d’huile isolante inflammable, la réduction des risques d’incendie et l’élimination des risques potentiels de contamination du sol. Les formulations époxy modernes répondent à des réglementations environnementales strictes concernant la teneur en composés organiques volatils et en substances dangereuses.
