Transformateur de tension moulé en résine époxy monophasée extérieure JDZW

Le transformateur de tension moulé en résine époxy monophasé extérieur JDZW de Ceho présente les caractéristiques suivantes : La résine époxy est entièrement coulée sous vide : sans bulles, résistante aux UV, anti-vieillissement et avec une faible décharge locale. Il convient aux environnements difficiles tels que la haute altitude, une humidité élevée et une forte pollution. La structure monophasée prend en charge les méthodes de câblage phase-terre (Un/√3) ou phase-phase (Un) et convient aux lignes aériennes, aux interrupteurs montés sur poteau, aux unités principales en anneau et à d'autres scénarios.

Mesure de haute précision : la précision métrologique peut atteindre le niveau 0,2 et le niveau de protection est 3P ou 6P, répondant aux doubles exigences de mesure de l'énergie électrique et de protection des relais.

Fusibles haute tension intégrés (pour certains modèles) : comme le JDZW-10R, il est équipé de fusibles double extrémité A et B, empêchant efficacement l'expansion des défauts internes.

Compatibilité standard : le transformateur de tension moulé en résine époxy monophasé extérieur JDZW est conforme aux normes internationales telles que CEI 61869-3, IEEE C57.13 et GB20840, et prend en charge les applications de projets mondiaux

DONNÉES TECHNIQUES

● Le transformateur est conforme aux normes GB1207-2006, IEC60044-2:2003

● Triphasé

● Courant secondaire nominal 5A ou 1A

● Température ambiante -5 ℃ ～ +50 ℃

11. La puissance nominale et sa classe de précision relative ne sont qu'une option.

2. Si les données utilisateur dépassent la plage ci-dessus, nous devrons peut-être mener des négociations spécifiques.

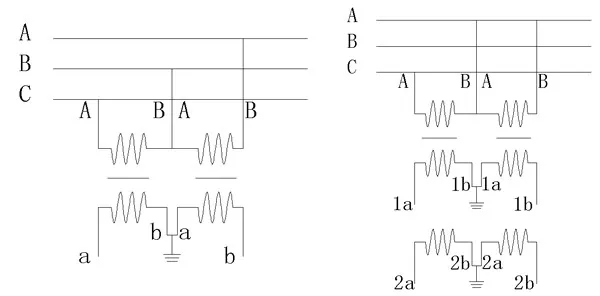

Schéma de câblage

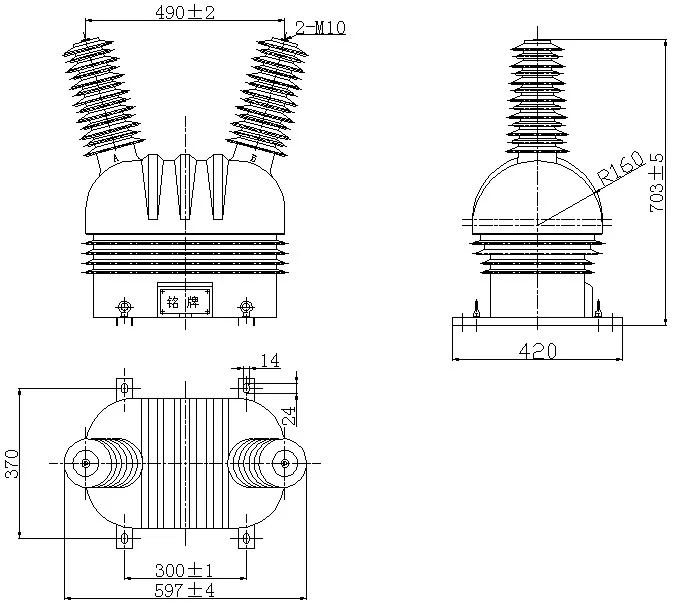

Dimensions hors tout
