Sous-station préfabriquée extérieure de type européen

La sous-station préfabriquée extérieure de type européen a une conception intégrée trois-en-un combinant un appareillage haute tension, des transformateurs et un appareillage basse tension pour un système complet ; Une protection complète haute/basse tension garantit un fonctionnement sûr et fiable et une maintenance simplifiée ; Il présente un encombrement réduit, un investissement réduit, un cycle de production court et une mobilité aisée ; Configurations de câblage flexibles ; Structure unique : le boîtier en panneau composite nid d'abeille double couche offre une isolation robuste, une dissipation thermique, une ventilation, un attrait esthétique et un indice IP élevé. Les matériaux du boîtier comprennent l'acier inoxydable, l'alliage de titane, l'alliage d'aluminium, l'acier laminé à froid et l'acier coloré ; Plusieurs configurations disponibles : polyvalente, style villa, compacte, etc. Les unités principales en anneau haute tension peuvent être équipées de terminaux d'automatisation de réseau (FTU) pour une détection fiable des courts-circuits et des défauts à la terre monophasés. Dispose de « quatre capacités à distance » (télécommande, mesure à distance, signalisation à distance, réglage à distance), facilitant les mises à niveau d'automatisation du réseau de distribution.

Paramètres techniques

Remarque : Les éléments 5 et 6 ne sont pas requis lorsque la capacité du transformateur est inférieure à 200 kVA.

Conditions d'utilisation

Les utilisateurs doivent fournir les informations suivantes lors de la commande :

• Altitude : W 1000m ;

• Température ambiante : ·25. (:~+40. (:;

• Humidité relative : la valeur moyenne quotidienne ne dépasse pas 95 % et la valeur moyenne mensuelle ne dépasse pas 90 % ;

• Niveau anti-vibration : accélération horizontale 0,4 m/s2, accélération verticale 0,15 m/s2 ;

• Veuillez confirmer que le site d'installation ne subira pas de chocs graves, de pollution grave ni de corrosion chimique, et qu'il n'y a pas de poussière conductrice ou de risque d'explosion. S'il ne répond pas aux exigences des conditions normales d'utilisation, veuillez contacter Ceho pour obtenir une solution.

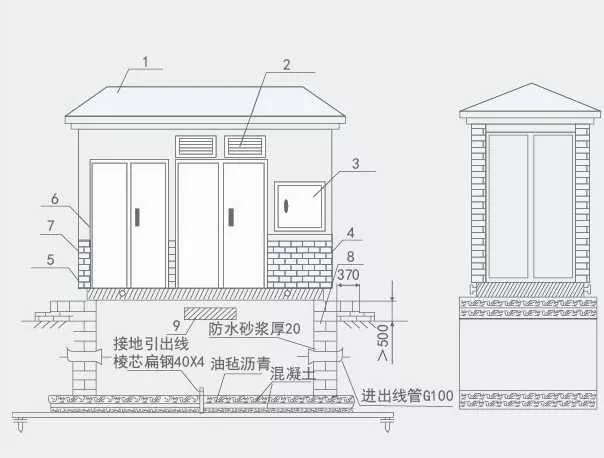

Schéma des dimensions d'installation

1. Toit

2. Stores

3. Boîtier de mesure externe

4. Anneau de levage

5. Châssis rigide à fente

6. Porte

7. Bande de brique, surface de mur imitation brique

8. Fondation en béton

9. Évent des fondations du tombeau

A savoir lors de la commande

Au moment de votre commande, vous devez fournir les informations suivantes :

·Exigences en matière de modèle, de capacité, de quantité, de couleur et de taille, matériau de la coque ;

· Modèle de transformateur, performances, mode de connexion, plage de prises et exigences d'impédance ;

·Schéma de câblage primaire côté haute tension, modèle de composant, spécifications et exigences ;

·Huile de transformateur (25 #, 45 #, huile à point d'inflammation élevé) ;

·Exigences de configuration pour les réseaux intelligents de gestion de l'énergie ou les réseaux de gestion immobilière ;

·Exigences environnementales d'utilisation.
