Sous-station géographique de type boîte

Les sous-stations géographiques de type boîte révolutionnent la distribution d'énergie, offrant des solutions compactes, efficaces et hautement fiables pour les systèmes électriques modernes. Conçues pour répondre aux demandes croissantes de l’urbanisation, du développement industriel et de la production d’énergie distribuée, ces sous-stations allient harmonieusement une esthétique élégante à des fonctionnalités avancées. Largement déployée dans diverses applications, des réseaux urbains aux projets d'énergie renouvelable, cette sous-station offre une polyvalence inégalée. Ce guide approfondira les composants de base, les principes de conception et les avantages des sous-stations conteneurisées, vous aidant à pleinement comprendre leur rôle central dans la mise à niveau de l'infrastructure électrique.

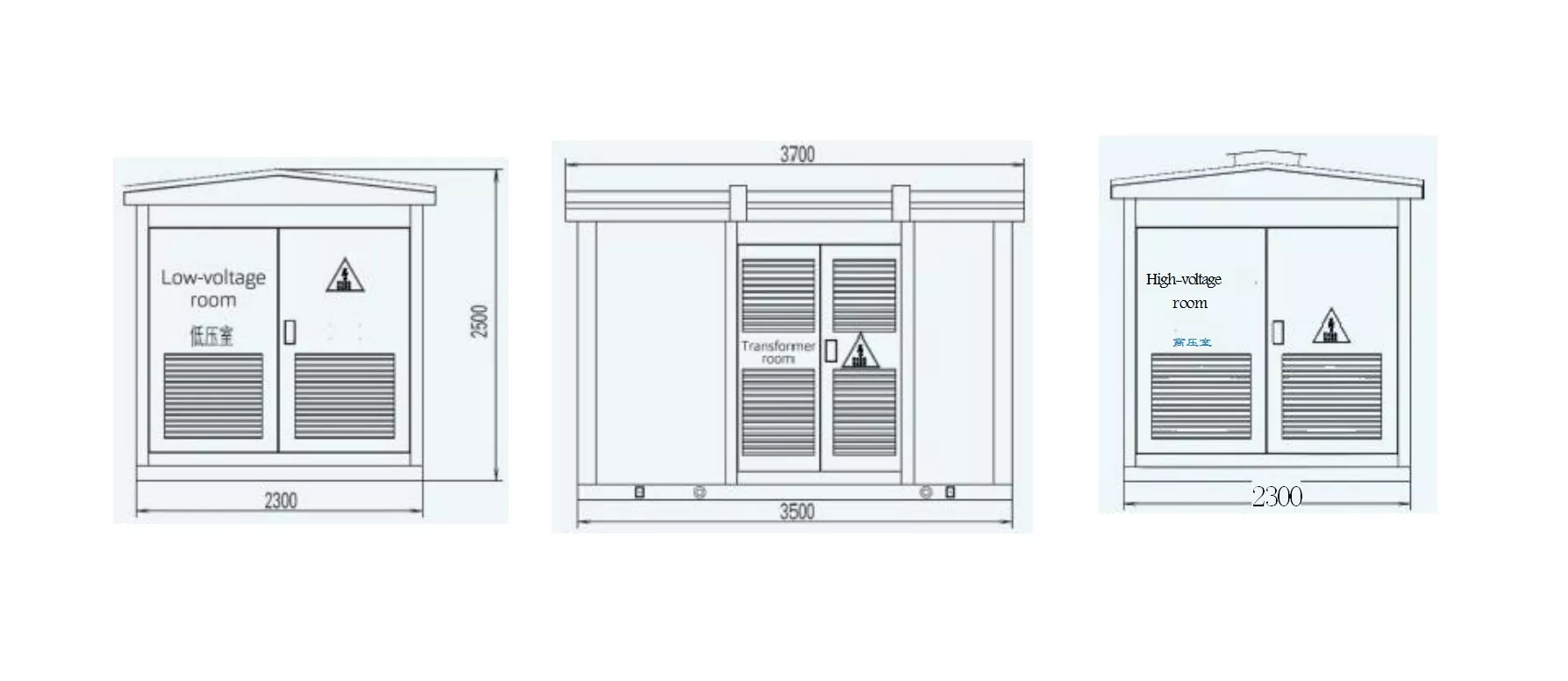

Dessin des limites de la boîte : (prenez 630 kVA comme exemple)

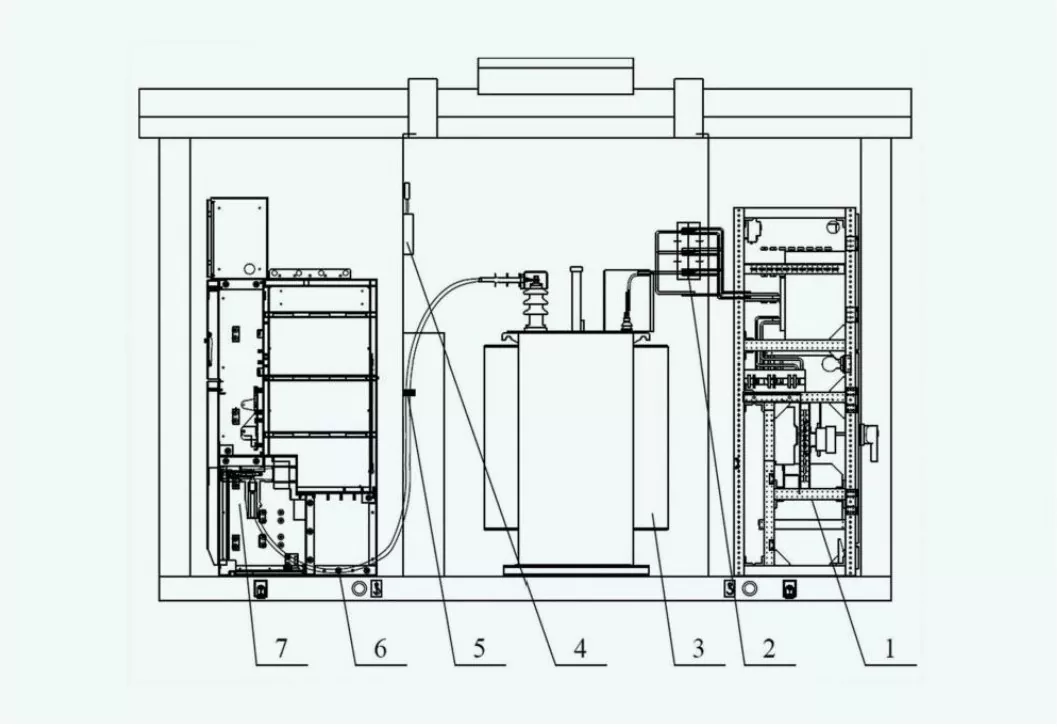

Composants clés

●Appareillage haute tension

Responsable de l'entrée et de la déconnexion de l'alimentation haute tension. Les paramètres techniques clés incluent la tension nominale (12 kV, 24 kV ou 36 kV) et la capacité de coupure en court-circuit (25 kA à 40 kA).

●Transformateur

Utilisé pour réduire la haute tension à une tension utilisable inférieure. Les paramètres incluent la capacité (allant de 50 kVA à 2 500 kVA), la classe d'isolation et l'efficacité (généralement supérieure à 98 %).

● Appareillage basse tension

Responsable de la distribution de l'énergie aux utilisateurs finaux et de la protection des circuits. Les composants comprennent des disjoncteurs, des fusibles et des compteurs. Les tensions nominales vont de 0,4 kV à 1 kV et les courants nominaux jusqu'à 6 300 A, selon l'application.

● Enceinte

L'enceinte d'une sous-station de type boîte peut fournir une protection physique et une étanchéité environnementale. Nos produits sont généralement de conception de niveau de protection IP54 ou IP65, les environnements extérieurs et difficiles ont une grande adaptabilité.

● Système d'alimentation auxiliaire

Ceci sert à alimenter les équipements internes (ventilateurs de refroidissement, chauffages et éclairage). Les paramètres incluent la tension nominale (220 V ou 110 V AC/DC) et la capacité électrique.

● Circuit de refroidissement

Assurez-vous que les transformateurs et autres composants fonctionnent dans les limites thermiques. Le mode de refroidissement peut être un refroidissement par air naturel (AN) ou un refroidissement par air forcé (AF), veuillez juger en fonction de la capacité de charge et de l'environnement.

● Système de protection et de contrôle

Il contient des relais, des unités de contrôle et des dispositifs de surveillance pour la sécurité et la stabilité du système. Les paramètres de protection nécessitent des seuils de courant et de tension qui s'appliquent à l'ensemble du système.

● Système de mise à la terre

Fournit une sécurité critique contre les chocs électriques et assure la dissipation du courant de défaut. Le système de mise à la terre se compose d'un ruban d'acier galvanisé ou de cuivre conçu pour une faible résistance, inférieure à 1 Ω dans la plupart des installations.

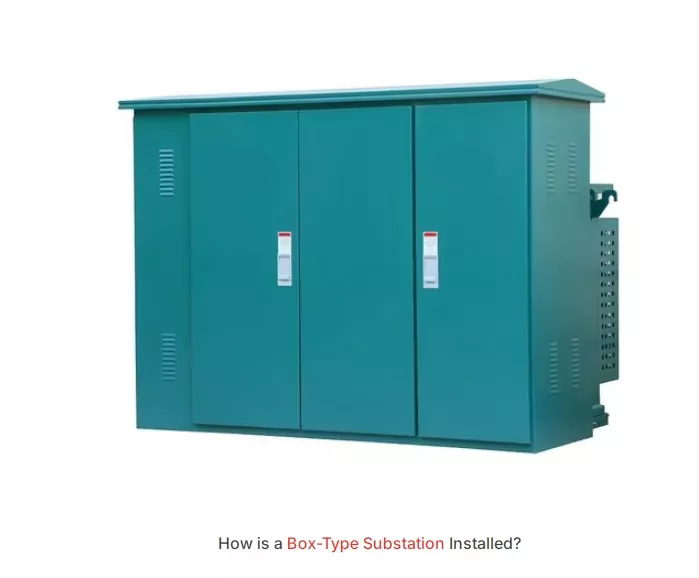

Installation

L'installation de la sous-station géographique de type boîte comporte plusieurs étapes clés.

1. Sélection et préparation du site

Le site doit être plat, stable et bien drainé. Mais aussi pour répondre aux exigences de sécurité et d'accès, veuillez choisir en fonction de votre situation réelle.

2. Construction des fondations

Construire des fondations en béton armé pour supporter le poids de la sous-station et assurer la stabilité structurelle.

3. Positionnement et assemblage

Le caisson est posé sur la fondation à l'aide d'un équipement de levage et sécurisé contre les forces mécaniques avec des boulons ou des ancrages.

4. Connexion électrique

Connectez les câbles entrants et sortants aux bornes haute et basse tension. Faites attention à la mise à la terre qui doit être correcte, c'est très important pour la sécurité du système.

5. Tests et mise en service

Installation complète Effectuez des tests de résistance d'isolement, l'étalonnage des relais de protection et des contrôles fonctionnels sur tous les composants. Avant de mettre la sous-station sous tension, c'est une bonne idée de reconfirmer votre code électrique local.
