Sous-station américaine de type boîte préinstallée

Cette sous-station américaine de type boîte préinstallée est également équipée d'une variété de dispositifs de sécurité, notamment un système de mise à la terre, des dispositifs de protection contre les défauts et des parafoudres, garantissant que le système électrique fonctionne de manière sûre et fiable à tout moment. De plus, la conception du produit met l’accent sur la facilité d’installation et d’utilisation. Ses composants pré-assemblés comprennent des transformateurs, des disjoncteurs et des appareillages de commutation, raccourcissant efficacement le cycle d'installation et réduisant les coûts de main-d'œuvre. La sous-station est également équipée d'un système de surveillance avancé, permettant aux opérateurs de surveiller et de gérer le système électrique en temps réel via une salle de contrôle centrale. La sous-station modulaire préfabriquée de style américain est une solution de haute qualité pour les applications industrielles et commerciales, répondant aux besoins de distribution d'énergie sûre et fiable de manière rentable.

Paramètres techniques

● Fusible

Le côté haute tension de la sous-station américaine de type boîte préinstallée adopte un fusible de protection de secours et un fusible enfichable en série pour une protection complète. Le fusible de protection de secours est un fusible limiteur de courant haute tension immergé dans l'huile avec une grande capacité de coupure. Les fusibles enfichables ne démarrent que lorsqu'il y a un défaut à l'intérieur du transformateur. Le fusible à double induction peut fournir une double protection contre le courant et la température. S'il est grillé, le noyau du fusible peut être facilement remplacé sur place.

Structure et séquence de fonctionnement

1. La mise en page

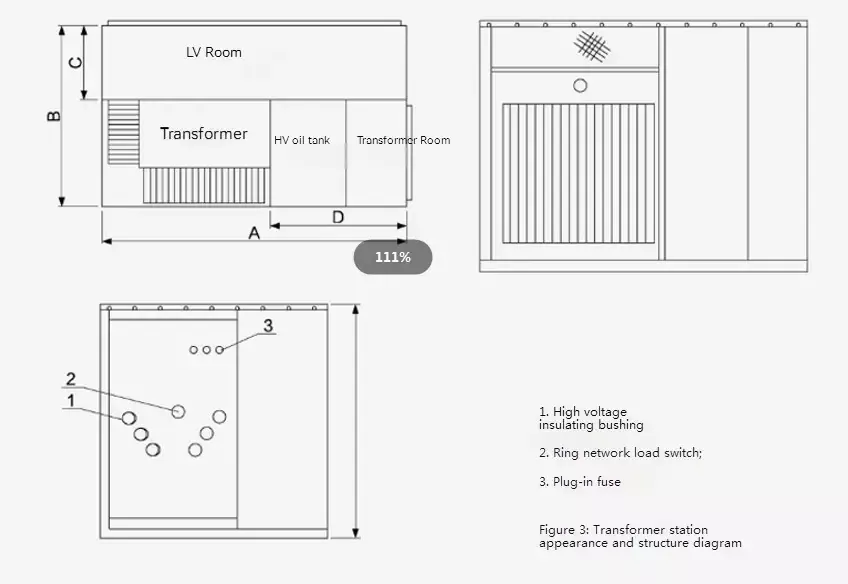

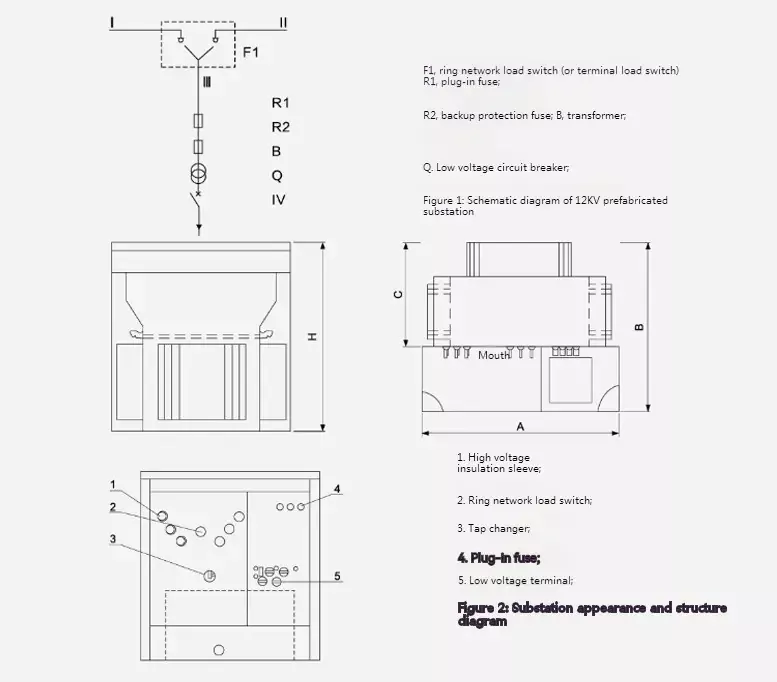

La forme et la structure de la sous-station américaine de type boîte préinstallée sont illustrées ci-dessous. Le réservoir est divisé en réservoir haute pression supérieur et réservoir inférieur du transformateur. Ces deux parties sont uniquement connectées électriquement et l'huile ne circule pas. Parmi elles, les lignes « I » et « I » sont des alimentations de réseau en anneau, la branche « ll » est la branche du transformateur et « V » est la sortie basse tension.

La sous-station peut être utilisée pour le système d'alimentation du réseau en anneau et le système d'alimentation des terminaux. L'alimentation de la ligne et la branche "l III" sont commutées par le commutateur de charge du réseau en anneau. passant par l'ampèremètre et le disjoncteur basse tension.

Dimensions et poids

2. Le transformateur

Pour les sous-stations américaines de type boîte préinstallées, nous utilisons les nouveaux transformateurs immergés dans l'huile triphasés des séries S9 et S11 avec de faibles pertes à vide, une faible élévation de température, un faible bruit et une faible hauteur. Les pertes à vide et les pertes en charge sont inférieures à celles du transformateur S9 d'origine.

Le transformateur adopte une structure entièrement scellée pour isoler efficacement la pollution de l'air et l'humidité. Un coussin d'air de 40 à 90 mm est laissé au sommet du réservoir d'huile, qui, avec la structure ondulée de la coque du réservoir d'huile, joue un rôle dans le refroidissement et la réduction de la pression interne.

Dimensions et poids
