Transformateur photovoltaïque de type boîte BS

L'électricité produite par les cellules photovoltaïques est du courant continu basse tension. Après avoir été collecté et inversé en courant alternatif triphasé basse tension, le transformateur photovoltaïque de type boîte BS est porté à 10 kV, 20 kV ou 35 kV par une sous-station photovoltaïque préfabriquée dédiée et connecté au réseau. Les sous-stations préfabriquées photovoltaïques disposent généralement de plusieurs lignes d'arrivée basse tension, avec un transformateur séparé du côté basse tension. Le transformateur préfabriqué est équipé d'un système de contrôle intelligent qui télécharge l'état de fonctionnement de chaque composant vers une salle de contrôle centrale pour une surveillance centralisée.

Des sous-stations préfabriquées dédiées à la production d'énergie éolienne sont utilisées pour convertir la tension de sortie de 690 V des éoliennes en 10 kV ou 35 kV pour la connexion au réseau. Généralement, le groupe électrogène est utilisé conjointement avec la sous-station préfabriquée élévateur, et il n’y a qu’une seule ligne d’arrivée basse tension.

Les transformateurs photovoltaïques de type boîte BS et les sous-stations préfabriquées spécifiques à l'énergie éolienne utilisent généralement une structure d'assemblage de transformateur pour réduire la taille et l'encombrement, facilitant ainsi le transport et l'installation. Par rapport aux sous-stations préfabriquées, elles sont plus légères et, du fait de l'élimination du besoin d'un système de refroidissement supplémentaire du transformateur, offrent un rendement de conversion plus élevé.

Lors de l'utilisation de sous-stations préfabriquées, des transformateurs immergés dans l'huile et de type sec peuvent être installés en interne.

Paramètres techniques

Le mode d'installation de la sous-station spéciale de type caisson pour la production d'énergie photovoltaïque et de la sous-station spéciale de type caisson pour la production d'énergie éolienne doit être déterminé en fonction de la forme structurelle sélectionnée dans la conception de la bibliothèque. Des fondations d'installation spéciales doivent être mises en place et les mesures de mise à la terre et de fixation nécessaires doivent être prises. Veuillez vous référer aux méthodes de production et d'installation de base des sous-stations à caissons préfabriquées et des transformateurs combinés.

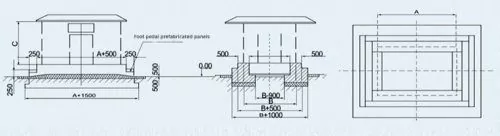

Schéma de base d'installation

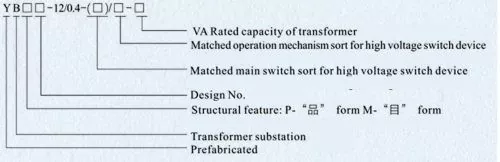

Modèle et signification

Caractéristiques du produit

1. La coque du transformateur photovoltaïque de type boîte BS adopte une conception technologique avancée, offre une variété de garanties de performances fiables, durable, isolation thermique, ventilation, résistance à la corrosion, prévention de la poussière, étanche, prévention des petits animaux, belle apparence. Les matériaux de la coque peuvent être sélectionnés en plaque d'alliage d'aluminium, plaque d'acier, plaque composite, plaque d'acier inoxydable et matériaux non métalliques.

2. XGN15, HXGN17 ou KNYN 28A peuvent être sélectionnés comme ligne entrante, mesure haute tension et ligne sortante haute tension pour appareillage haute tension. Le côté haute tension peut être organisé dans une variété de modes d'alimentation, y compris l'alimentation réseau en anneau, l'alimentation terminale, la double alimentation, etc., et peut être installé avec des éléments de mesure haute tension pour répondre aux exigences de mesure haute tension. Il est recommandé d'utiliser l'interrupteur principal ou un disjoncteur à vide, une structure compacte et raisonnable, et a un bon effet anti-dysfonctionnement.

3. GGD, GCS ou MNS peuvent être sélectionnés comme appareillage basse tension, compensation de puissance réactive et ligne de sortie basse tension. Le côté basse tension adopte une structure de panneau/armoire, qui peut répondre aux fonctions de distribution d'énergie, de distribution d'énergie d'éclairage, de compensation de puissance réactive, de mesure d'énergie électrique, etc. L'interrupteur principal est un interrupteur de charge ordinaire ou un disjoncteur intelligent, flexible à installer et facile à utiliser.

4. Le transformateur peut être un transformateur immergé dans l'huile entièrement scellé ou un transformateur de type sec. Pour les transformateurs immergés dans l'huile, les modèles S9, S11, S13 ou SH15 sont recommandés, tandis que pour les transformateurs de type sec, les modèles SCB11, SCB12, SCB14 ou SCBH15 sont recommandés. Peuvent être configurés librement en fonction des besoins réels des clients, le choix est plus flexible.

5. Le couvercle supérieur de la boîte adopte une conception de structure à double couche et la couche intermédiaire est remplie de mousse plastique, de sorte que l'effet d'isolation thermique est bon. La salle des transformateurs est équipée de dispositifs de surveillance anti-condensation et de contrôle automatique de la température, de dispositifs de chauffage et de refroidissement. Le dispositif anti-poussière est disposé à la position correspondant au volet à l'extérieur de la plaque de porte et de la plaque latérale.

Environnement de travail

1. L'altitude ne doit pas dépasser 1 000 m ;

2.  Température ambiante : - 25 °C ~ + 40 °C ;

3. Humidité relative : la valeur moyenne quotidienne ne doit pas être supérieure à 95 % et la valeur moyenne mensuelle ne doit pas être supérieure à 90 % ;

4. Site d'installation : un endroit sans feu, sans risque d'explosion, sans poussière conductrice, sans gaz chimique corrosif et sans vibrations violentes.

Si les conditions ci-dessus sont dépassées, l'utilisateur peut négocier avec notre société.
