Scénarios de classification et d’application industrielle des transformateurs

Scénarios de classification et d’application industrielle des transformateurs

Les transformateurs sont des dispositifs électromagnétiques statiques qui convertissent la tension et le courant alternatifs par induction électromagnétique, permettant ainsi une transmission, une distribution et une utilisation d'énergie sûres, efficaces et flexibles. Il s'agit d'équipements essentiels dans les systèmes électriques et la production industrielle, qui assurent la fourniture d'énergie, la protection des équipements et la stabilité des processus. Cet article classe systématiquement les transformateurs par fonction, méthode de refroidissement, numéro de phase et application, et développe leurs scénarios industriels typiques pour clarifier leur valeur dans l'industrie moderne.

Classification des transformateurs

1. Classification par fonction et application

· Transformateurs de puissance :Divisé en transformateurs élévateurs, abaisseurs et de distribution. Les transformateurs élévateurs augmentent la tension dans les centrales électriques pour la transmission longue distance afin de réduire les pertes en ligne. Les transformateurs abaisseurs réduisent l'alimentation du réseau haute tension en moyenne tension pour les réseaux industriels et urbains. Les transformateurs de distribution descendent encore à 0,4 kV pour les utilisateurs finaux, largement utilisés dans les usines, les communautés et les bâtiments commerciaux.

· Transformateurs spéciaux :Adaptés aux conditions de travail difficiles ou spéciales, notamment les transformateurs de four électrique pour la fabrication de l'acier, les transformateurs redresseurs pour l'électrolyse et la galvanoplastie, les transformateurs de soudage pour le soudage à l'arc, les transformateurs de traction pour le transport ferroviaire, les transformateurs d'isolement pour la sécurité électrique et les transformateurs de mesure pour la mesure et la protection.

· Transformateurs de contrôle :Fournit une alimentation basse tension stable pour les circuits de commande, les relais et les contacteurs, garantissant ainsi un fonctionnement fiable des systèmes d'automatisation.

2. Classification par méthode de refroidissement

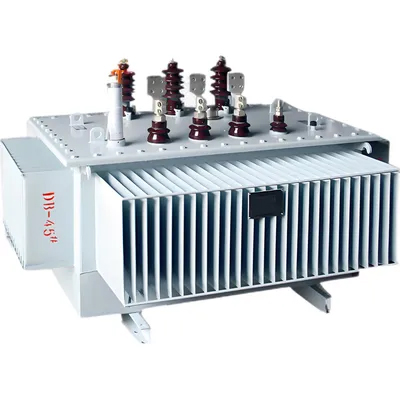

· Transformateurs immergés dans l'huile :Isolé et refroidi par de l'huile minérale, avec une capacité élevée, un faible coût et une forte capacité de surcharge. Convient aux sous-stations extérieures, aux grandes installations industrielles et aux réseaux électriques. Le refroidissement par circulation d'huile forcée prend en charge les unités à très haute tension et de grande capacité.

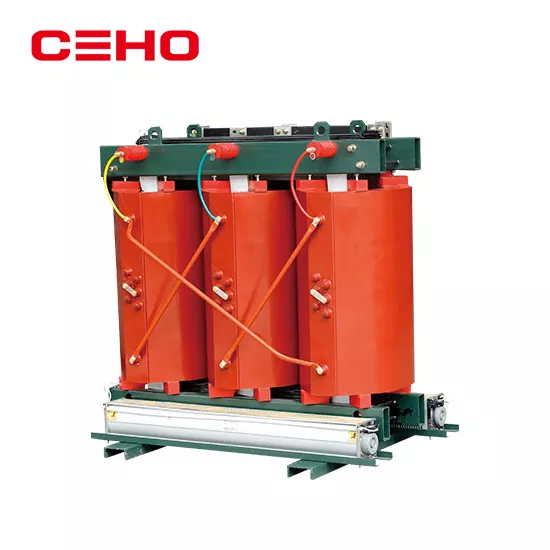

· Transformateurs de type sec :Adoptez une résine coulée ou une isolation à l'air, offrant une résistance au feu, une protection contre les explosions et un faible entretien. Idéal pour les lieux intérieurs à haute sécurité tels que les centres de données, les hôpitaux, les métros, les gratte-ciel et les sous-stations souterraines.

· Transformateurs de refroidissement par évaporation :Utilisez des supports à base de fluorure pour une dissipation thermique à haute efficacité, adaptés aux scénarios à haute densité de puissance et à espace limité.

3. Classification par numéro de phase

· Transformateurs monophasés :Pour les systèmes électriques monophasés, les charges de petite capacité, l’électricité résidentielle et les équipements électroniques.

· Transformateurs triphasés :Cœur des réseaux électriques triphasés, à haut rendement, structure compacte et faibles pertes. Dominant dans le domaine de la transmission d’énergie, de l’alimentation électrique industrielle et des grandes usines.

4. Classification par matériau de base

· Transformateurs à noyau en acier au silicium :Type traditionnel avec une technologie mature et un faible coût, largement utilisé dans les scénarios généraux d'alimentation et de distribution.

· Transformateurs en alliage amorphe :Perte à vide ultra faible, économie d'énergie, adaptée aux réseaux de distribution de longue durée, aux parcs industriels et aux bâtiments écologiques.

Scénarios d'application industrielle typiques

1. Industrie de l’énergie électrique

Les transformateurs de puissance constituent l’épine dorsale de la production, du transport et de la distribution. Les transformateurs élévateurs dans les centrales thermiques, hydroélectriques, nucléaires, éoliennes et photovoltaïques augmentent la tension entre 110 kV et 1 000 kV pour le transport longue distance. Les transformateurs abaisseurs et de distribution alimentent les utilisateurs industriels et résidentiels. Les transformateurs de mesure permettent un comptage précis et une protection des relais, garantissant ainsi la sécurité du réseau.

2. Industrie métallurgique et des matériaux

Les transformateurs de fours électriques résistent à de lourdes charges d'impact et à des courts-circuits fréquents dans la fabrication de l'acier et la fusion. Les transformateurs redresseurs fournissent un courant continu élevé pour l'aluminium, le cuivre et le zinc électrolytiques, favorisant ainsi une production efficace. Les transformateurs d'isolement et redresseurs réduisent les harmoniques et stabilisent les processus.

3. Fabrication et traitement mécanique

Les transformateurs de distribution fournissent une puissance de 0,4 kV pour les moteurs, les pompes et les machines-outils. Les transformateurs de soudage garantissent un arc stable pour les équipements de soudage. Les transformateurs de contrôle alimentent les automates et les capteurs, prenant en charge les chaînes d'assemblage automatisées. Les transformateurs d'isolement protègent les équipements de précision contre les interférences et les fuites.

4. Nouvelles énergies et transports

Les parcs éoliens et solaires utilisent des transformateurs élévateurs pour intégrer l’électricité dans les réseaux. Le transport ferroviaire adopte des transformateurs de traction pour l'alimentation électrique des caténaires et la conduite des véhicules. Les bornes de recharge pour véhicules électriques s’appuient sur des redresseurs et des transformateurs d’isolement pour une recharge sûre et efficace.

5. Centres de données et immeubles de grande hauteur

Les transformateurs de type sec sont préférés pour la sécurité incendie et le faible bruit, garantissant une alimentation ininterrompue pour les charges informatiques. Les unités en résine moulée offrent une fiabilité élevée et une maintenance facile, répondant aux exigences de fonctionnement 24h/24 et 7j/7.

6. Environnements miniers et difficiles

Les transformateurs spécifiques aux mines sont dotés de conceptions antidéflagrantes, résistantes à l'humidité et à la poussière, s'adaptant aux conditions souterraines et aux charges lourdes. Ils alimentent en toute sécurité les équipements de ventilation, de transport et d'exploitation minière. Conclusion Les transformateurs sont classés par fonction, refroidissement, phase et noyau pour répondre à divers besoins industriels. Les types immergés dans l’huile excellent dans les scénarios extérieurs de grande capacité ; les types secs dominent les lieux intérieurs à haute sécurité ; des types spéciaux servent à la métallurgie, aux énergies nouvelles et au transport en commun. Avec le réseau intelligent et la modernisation industrielle, les transformateurs évoluent vers un rendement élevé, des économies d'énergie, une intelligence et une protection de l'environnement, soutenant un approvisionnement énergétique stable et un développement industriel durable.
