Équipement complet basse tension

1.Définition de base

L'équipement complet basse tension est un ensemble complet d'appareils électriques utilisés pour la distribution d'énergie, le contrôle et la protection dans des scénarios où la tension alternative est ≤ 1 000 V et la tension continue est ≤ 1 500 V. Il comprend principalement des appareillages complets basse tension, des armoires électriques basse tension, des boîtes de distribution basse tension et d'autres catégories. En tant qu'équipement de base pour la transmission d'énergie basse tension dans les systèmes électriques, il est largement utilisé dans les usines, les bâtiments, les nouvelles énergies et d'autres domaines.

La conception, la production et le fonctionnement de ces équipements doivent être strictement conformes à la série de normes nationales GB/T 7251 et doivent satisfaire à la certification obligatoire des produits chinois (CCC). À l’heure actuelle, les équipements complets basse tension évoluent vers l’intelligence et la numérisation. La norme internationaleExigences supplémentaires pour l'équipement complet intelligent(IEC TS 63290), dirigée et formulée par la Chine, a été officiellement publiée, fournissant une base internationale pour le développement industriel. La nouvelle génération d'équipements intelligents est généralement équipée de passerelles numériques et de capteurs sans fil, qui peuvent réaliser une surveillance en temps réel de l'état de fonctionnement, une maintenance prédictive des pannes et un contrôle à distance. Par exemple, l'appareillage basse tension numérique ABB MNS® 3.0 et l'appareillage de commutation basse tension domestique complet de classe 1E pour Hualong One sont des représentants typiques du secteur.

2. Composition de l'équipement

Les fonctions principales des équipements complets basse tension sont les suivantes : recevoir et distribuer raisonnablement l'énergie transmise par les transformateurs ; protéger les circuits contre les défauts de surcharge et de court-circuit ; réaliser le contrôle de commutation et la surveillance du fonctionnement des appareils de commutation internes.

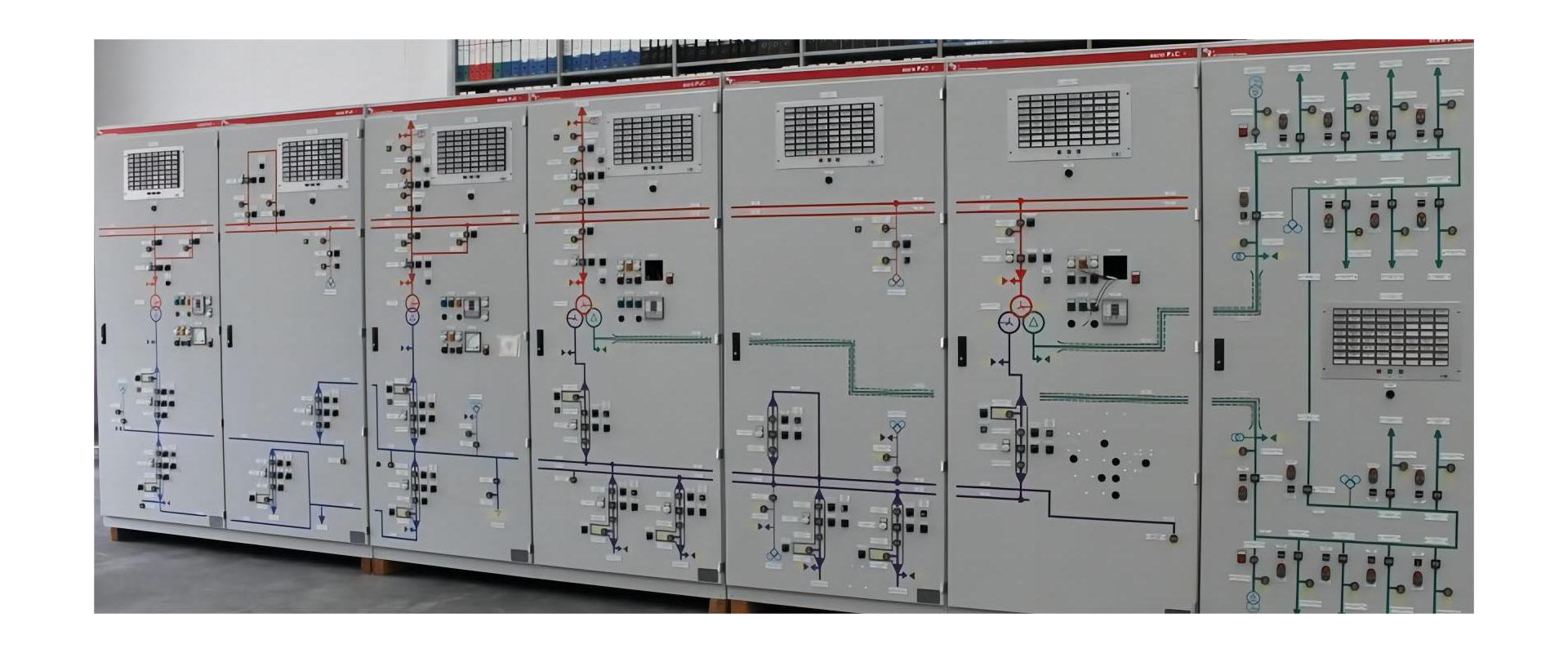

Du point de vue de la division par catégorie, il couvre les armoires électriques basse tension, les tableaux de distribution, les boîtiers de commande, les boîtiers de commutation et autres équipements. Selon les fonctions, il peut être divisé en armoires PCC de type distribution (Power Control Center) et armoires MCC de type moteur (Motor Control Center). Les types d'armoires courants dans les systèmes de distribution d'énergie basse tension comprennent les armoires entrantes, les armoires de compensation de condensateur, les armoires de couplage, les armoires sortantes, etc. Les armoires électriques débrochables grand public telles que MNS, GCS et GCK sur le marché sont assemblées avec des modules standard, adaptés aux systèmes d'alimentation et de distribution avec une tension nominale ≤ 690 V et un courant nominal inférieur à 6 300 UN.

Du point de vue de la structure électrique, l'équipement est divisé en circuit principal (circuit primaire) et circuit auxiliaire (circuit secondaire). Le circuit principal est responsable de la transmission de puissance et ses composants principaux comprennent des disjoncteurs, des fusibles, des contacteurs, des relais thermiques, des transformateurs de courant, etc. Le circuit auxiliaire est responsable du contrôle et de la transmission des signaux, et ses composants principaux comprennent des compteurs, des boutons de commande, des relais, des unités de surveillance et de contrôle, etc.

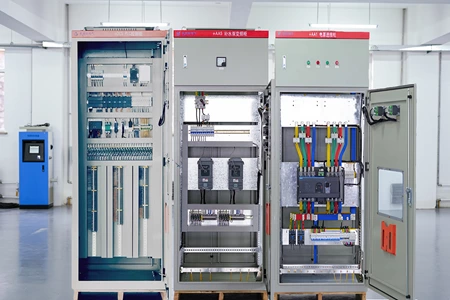

Du point de vue de la structure physique, une armoire standard comprend un corps d'armoire pour le support et la protection, des jeux de barres principaux et des jeux de barres de dérivation pour la transmission de puissance ainsi que des chambres de jeux de barres, une zone d'installation pour les équipements et composants électriques et une chambre de connexion de câbles pour l'installation et la connexion des câbles d'alimentation. Pour les tableaux complets basse tension débrochables, leurs composants sont installés dans des blocs à tiroirs extractibles.

3. Principe de fonctionnement

UN.Processus de baseLes tâches principales de l'appareillage complet basse tension sont les suivantes : recevoir l'énergie des transformateurs, la distribuer à chaque circuit d'alimentation via des jeux de barres et fournir de l'énergie aux équipements en aval ; protéger les circuits contre les défauts de surcharge et de court-circuit ; contrôler avec précision la commutation et la surveillance des appareils de commutation internes.

B.Transfert automatique à double puissanceLes deux disjoncteurs d'arrivée et le disjoncteur du coupleur de bus sont verrouillés électriquement/mécaniquement. Lorsqu'un circuit tombe en panne, l'alimentation de secours est automatiquement activée pour améliorer la fiabilité de l'alimentation.

C.Mode de fonctionnement intelligentLe bus de terrain + le système PLC/SCADA réalise le contrôle à distance, la collecte de données, la surveillance de l'état, le diagnostic intelligent et la maintenance prédictive.

4. Principaux types et produits

4.1 Armoires électriques débrochables

UN.Représentant : MNS, GCS, GCK

B.Normes : CEI 60439-1, GB/T 7251

C.Application : systèmes d'alimentation et de distribution 50 Hz, ≤690 V, ≤6300 UN.

4.2 Appareillage de commutation fixe de type séparé

UN.Représentant : GCD

B.Composition : armoire Power Center (PC) + armoire Motor Control Center (MCC)

4.3 Équipement d’ensemble complet numérique intelligent

UN.Configuration standard : Passerelle, capteurs, mesure de température sans fil, modules de communication

B.Capacités : surveillance à distance, alerte précoce, gestion de l'exploitation et de la maintenance

5. Paramètres techniques et normes

5.1 Paramètres techniques de base

· CA : ≤ 1 000 V, fréquence ≤ 1 000 Hz

· C.C : ≤ 1500 V

· Utilisation industrielle courante : ≤ 690 V, courant maximum 6 300 UN.

5.2 Normes nationales

· GB/T 7251.1-2023 : Règles générales pour les ensembles d'appareillages de commutation et de commande basse tension

· GB/T 7251.2-2023 : Ensembles d'appareillage de commutation et de commande de puissance (remplace l'ancienne version GB/T 7251.12-2013)

· GB/T 7251.3 : Exigences particulières pour les tableaux de distribution

· GB/T 7251.4 : Exigences particulières pour les assemblages pour chantiers de construction

· GB/T 15576 : équipement complet de compensation de puissance réactive basse tension

5.3 Normes internationales

· CEI TS 63290 : Exigences supplémentaires pour les équipements intelligents complets (dirigés et formulés par la Chine)

5.4 Certification et supervision

· Obligatoire : Certification CCC (basée sur GB/T 7251.2-2023)

· Volontaire : Spécification technique de certification d'économie d'énergie CQC 3177-2025

· Éléments d'inspection par échantillonnage : marquage, configuration des composants, circuits et connexions internes, bornes de conducteurs externes, câblage, performances et fonctions opérationnelles, propriétés diélectriques, protection contre les chocs électriques et intégrité des circuits de protection, distance dans l'air et distance dans l'air, etc.

6. Champs de candidature

UN.Industrie et énergie traditionnelles : centrales électriques, sous-stations, entreprises industrielles et minières, pétrole, industrie chimique, métallurgie, utilisées pour les systèmes d'alimentation et de distribution d'énergie comme la distribution d'énergie, le contrôle des moteurs et la conversion et le contrôle de la puissance d'éclairage.

B.Municipal et construction : construction municipale, bâtiments, propriétés de centres commerciaux, grandes entreprises, hôpitaux, écoles, complexes commerciaux et autres lieux de systèmes de distribution d'énergie.

C.Infrastructure émergente et critique : particulièrement adaptée aux scénarios d'applications d'alimentation critiques avec des exigences élevées en matière de fiabilité et d'intelligence de l'alimentation électrique, tels que les centres de données, les nouvelles énergies et le transport ferroviaire.

D.Objectifs principaux : distribution d'énergie, conversion, contrôle et compensation de puissance réactive pour garantir une alimentation électrique stable et sûre.

7. Exigences de sécurité en matière d'exploitation

7.1 Points clés de l'inspection des opérations

· Étiquettes et numéros clairs et corrects des composants électriques sur le panneau de distribution électrique et le panneau ; fixation ferme, position précise et fonctionnement flexible de toutes les poignées de commande, boutons et touches du panneau, conformes aux conditions réelles du site.

· Indication correcte des feux de signalisation de fermeture/déclenchement et autres signaux sur le panneau de distribution d'énergie.

· Contacts fermes des sectionneurs, disjoncteurs, fusibles, transformateurs, etc., pas de surchauffe ni de décoloration.

· Aucun dommage ni vieillissement de l'isolation des fils du circuit secondaire.

· Lorsqu'il y a un tableau mimique de fonctionnement sur le panneau de distribution électrique, le tableau mimique est cohérent avec l'état de fonctionnement de l'équipement électrique sur site.

· Compteurs fermes ou couvercles en verre, indications de compteur précises.

· Lampes de bon éclairage dans la salle de distribution d'énergie, éclairage clair et uniforme, pas d'éblouissement lors de l'observation des compteurs.

· Traiter les problèmes découverts lors de l’inspection en temps opportun et tenir des registres.

7.2 Spécifications de sécurité pour les travaux sous tension à basse tension

· Les travaux sous tension doivent être supervisés par une personne spéciale, utiliser des outils à poignées isolées, se tenir debout sur des matériaux isolants secs, porter des gants isolés, des casques de sécurité et des vêtements de travail à manches longues. Il est strictement interdit d’utiliser des limes, règles métalliques, brosses et plumeaux avec des objets métalliques.

· Lorsque vous travaillez sur des lignes sous tension basse tension érigées sur le même poteau que les lignes haute et basse tension, vérifiez d'abord la distance par rapport aux lignes haute tension et prenez des mesures pour éviter tout contact accidentel avec des équipements sous tension haute tension.

· Avant que les conducteurs sous tension basse tension ne soient isolés, les travailleurs ne doivent pas les traverser.

· Lorsque vous travaillez sur des appareils de distribution d'énergie basse tension sous tension, assurez-vous d'une bonne isolation ou d'une distance de sécurité correspondante entre le corps humain et la terre, le corps humain et le métal mis à la terre environnant, le corps humain et les autres conducteurs. Des mesures d'isolement doivent être prises pour éviter les courts-circuits entre phases et la mise à la terre monophasée.

· Distinguez les fils de phase et de neutre avant de grimper sur les poteaux et sélectionnez une bonne position de travail.

· Lors de la déconnexion des fils, débranchez d'abord les fils de phase, puis les fils neutres ; la séquence est inversée lors de la connexion des fils.

· En raison de la faible distance entre phases de la basse tension, il convient de veiller à empêcher le corps humain de toucher les deux extrémités des fils en même temps pendant la maintenance.
