Interrupteur d'isolement haute tension extérieur GW9

Ceho est un fabricant et fournisseur spécialisé dans la fourniture d'interrupteurs d'isolement haute tension extérieurs GW9. Les commutateurs de la série GW9 conviennent aux équipements électriques extérieurs haute tension avec des tensions nominales triphasées AC 50 Hz de 0 kV/15 kV/20 kV. Ils sont utilisés pour l'isolation électrique des lignes de transmission haute tension lors du transfert à vide, de la maintenance des jeux de barres haute tension, des disjoncteurs et d'autres équipements électriques, ainsi que pour l'isolation électrique des lignes haute tension sous tension. Notre produit peut être divisé en petits circuits de condensateur et d'isolation de courant inductif. Sa structure est simple et raisonnable, utilisant des accessoires en cuivre-aluminium, un boîtier scellé en acier inoxydable et une base galvanisée à chaud, offrant une excellente résistance à la pression et à la corrosion, ainsi que des performances fiables. Léger et facile à installer, ne nécessitant aucun nettoyage ou entretien régulier, il convient à diverses sections et dérivations de lignes de distribution 10-20kV en zones urbaines et rurales, ainsi qu'aux sections de maintenance avec des points de déconnexion clairement visibles. Peu coûteux, l’interrupteur d’isolation haute tension extérieur GW9 est un appareil électrique extérieur haute tension pratique.

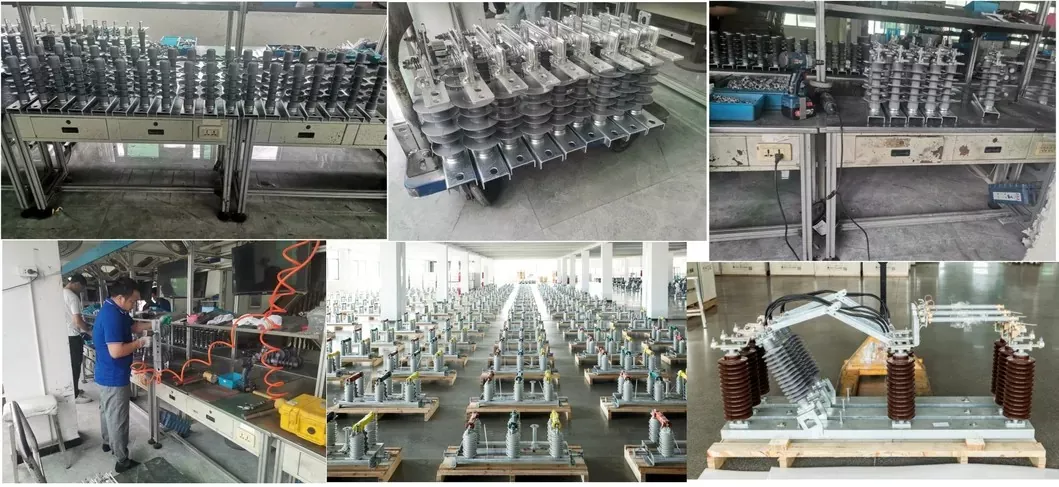

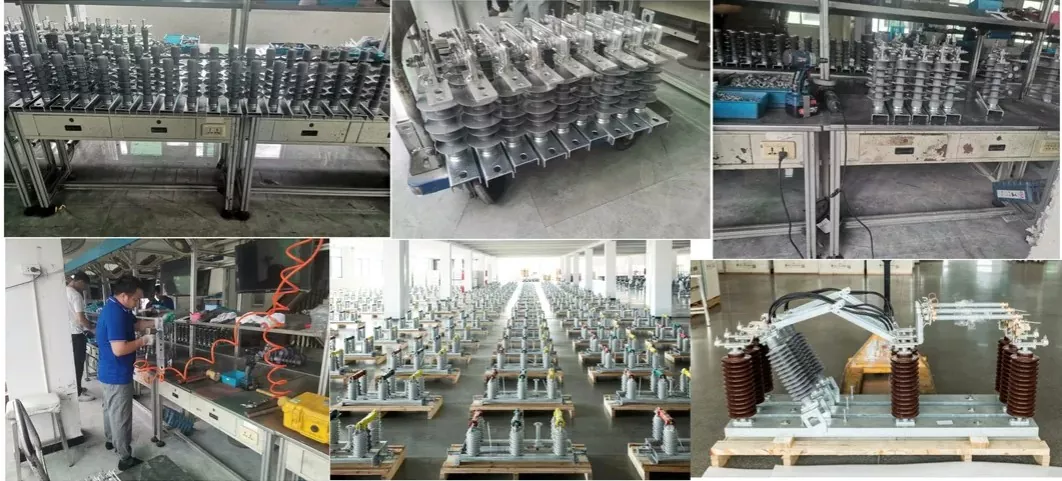

Notre usine

Le sectionneur/interrupteur d'isolement monophasé haute tension AC extérieur série (H)GW9-12 (ci-après dénommé « sectionneur/interrupteur d'isolement ») est utilisé pour commuter des lignes 10 kV sous tension et sans charge, et pour l'isolation électrique des bus haute tension révisés, des disjoncteurs et autres équipements électriques des lignes haute tension sous tension.

Les sectionneurs/interrupteur d'isolement sont conformes aux normes techniques des interrupteurs d'isolement de tension et de courant GB/T 1985-2014 et des sectionneurs de terre, des interrupteurs d'isolement haute tension AC et des sectionneurs de terre DL/T 486-2010.

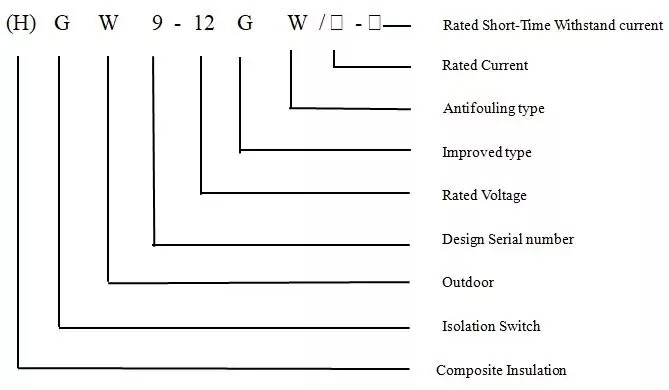

MODÈLE ET SIGNIFICATION

Conditions environnementales d'utilisation

1. Altitude : Ne dépassant pas 1 000 mètres. Si l'altitude est supérieure à 1 000 mètres, le niveau d'isolation thermique nominal doit être ajusté en conséquence.

2. Température ambiante : limite supérieure +45℃, limite inférieure -40℃, température moyenne du mois le plus chaud 30℃, différence de température quotidienne maximale 25K.

3. Intensité du rayonnement solaire (extérieur) : 0,1 W/cm²

4. Vitesse du vent/pression du vent (extérieur) : 0,5 m/s/700 Pa.

5. Degré de pollution : Classe E

6. Épaisseur du givrage : ne dépassant pas 20 mm

7. Humidité : humidité relative moyenne quotidienne ne dépassant pas 95 %, humidité relative moyenne mensuelle ne dépassant pas 80 %

8. Performance sismique : accélération horizontale 0,3 m/2, accélération verticale 0,15 m/s²

9. Facteur de sécurité : onde à trois périodes de résonance sinusoïdale, facteur de sécurité supérieur à 1,67.

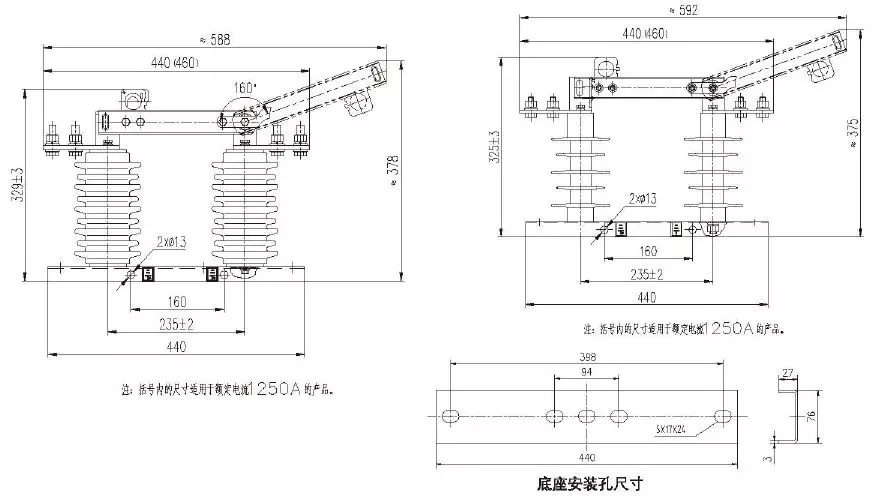

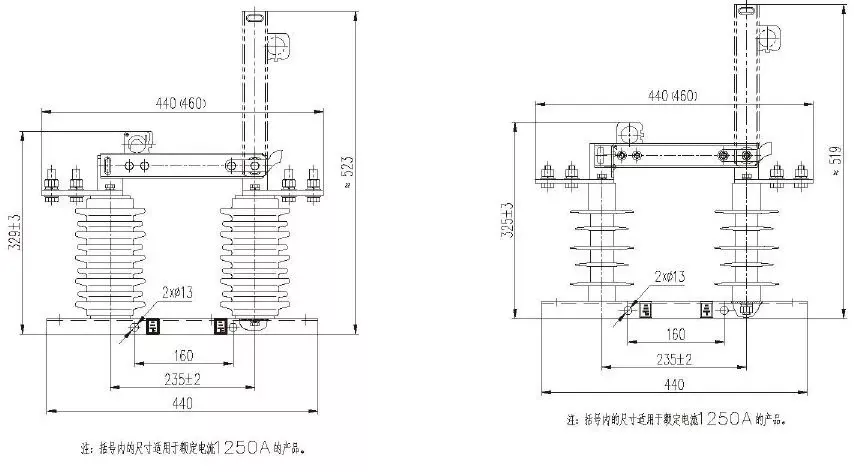

APERÇU ET DIMENSIONS D'INSTALLATION

Données techniques

Avantages clés

1. Structure du produit et résistance à la corrosion considérablement améliorées. Lorsqu'elle est fermée, la plaque conductrice a une fonction autobloquante. Pour ouvrir, tirez simplement sur le crochet de verrouillage pour déverrouiller automatiquement. La base est équipée d'un ressort conducteur et d'un cache-ressort ; le dispositif autobloquant comprend une plaque de verrouillage, un crochet de verrouillage et un ressort de crochet de verrouillage. Toutes les pièces standard sont en acier inoxydable non magnétique SUS304 avec une finition brillante et une excellente résistance à la corrosion.

2. La plaque conductrice n’a pas de verrou d’arrêt ; l'angle d'ouverture de rotation maximal n'est pas inférieur à 160 degrés et la base de la plaque conductrice n'a pas de clips en acier inoxydable. Des processus d'installation de passivation, de rivetage et à haute élasticité sont utilisés pour maintenir la force de serrage des contacts.

3. Les principaux composants du circuit du commutateur d'isolement haute tension extérieur GW9 utilisent du cuivre rouge T2. Les contacts et bornes fixes sont intégralement moulés, résolvant complètement les problèmes de contact causés par le soudage des contacts et bornes fixes dans le passé.

4. Tous les composants conducteurs du circuit principal sont plaqués argent d'une épaisseur d'au moins 20 mm et subissent un traitement anti-oxydation scellé. Le placage de surface est brillant et durable, possédant une forte résistance à l'oxydation, une excellente conductivité et une résistance de circuit de 80 mmΩ.

5. Les bornes de câblage adoptent une structure à double trou, en alliage de cuivre dur, avec un placage extérieur en argent.

6. Cet interrupteur utilise un ressort de contact à pression externe, les contacts conducteurs entrant en contact avec la structure « à arc fixe », fournissant une pression très uniforme et une fonction autonettoyante. La pression de contact reste constante sur une longue période, garantissant la sécurité et la fiabilité du produit lors d'un fonctionnement sur de longues distances.

7. L'isolateur est constitué d'un matériau composite en céramique ou en caoutchouc de silicone à haute résistance et est conçu avec une grande ligne de fuite, répondant aux exigences anti-pollution de classe E et possédant de bonnes capacités anti-pollution et des caractéristiques de fonctionnement longue distance.

8. La distance minimale entre les pièces mobiles du sectionneur haute tension extérieur GW9 et le sol est supérieure à 200 mm et la distance entre les coupures est supérieure à 230 mm, ce qui le rend adapté aux zones de haute altitude.
