Interrupteur d'isolement haute tension extérieur GW4

Vous pouvez être assuré d'acheter un interrupteur d'isolement haute tension extérieur Ceho GW4 dans notre usine. Il se compose d'une base, de supports isolants, de pièces conductrices et d'un mécanisme de commande. Chaque pôle comporte deux supports, avec une lame conductrice montée à l'extrémité supérieure de chaque support. Le contact de la lame est situé entre les deux supports. Un manchon de roulement est monté sur l'extrémité inférieure du support. Entraînée par le mécanisme de commande, la lame peut tourner horizontalement de 90°, ouvrant et fermant ainsi l'interrupteur.

Caractéristiques structurelles

● Type rotatif horizontal à double colonne : Deux isolateurs de poteaux par pôle, la lame de contact tourne de 90° horizontalement au milieu pour compléter la fermeture et l'ouverture, la rupture est visible, répondant aux exigences des « cinq protections ».

● Toutes les séries peuvent être équipées de commutateurs de mise à la terre : une mise à la terre simple, une double mise à la terre ou aucune mise à la terre peuvent être sélectionnées, le commutateur de mise à la terre et l'interrupteur principal sont verrouillés.

● Mécanisme de fonctionnement flexible : configuration standard du sectionneur haute tension extérieur GW4 CS11 (manuel) ou CS17 (avec type de mise à la terre), mécanisme électrique CJ6 en option pour un fonctionnement à distance.

● Haute résistance à la corrosion : les pièces conductrices sont plaquées argent/étamé, les pièces en acier sont galvanisées à chaud ou en acier inoxydable, la base est en alliage d'aluminium ou en acier galvanisé à chaud, adaptée aux zones côtières et fortement polluées.

● Conception modulaire : trois pôles sont reliés par une bielle, le réglage de phase peut être effectué rapidement sur site, angle d'installation réglable de 0 à 30°.

Pourquoi nous choisir ?

◆ L'interrupteur d'isolement haute tension extérieur GW4 adopte une structure d'ouverture et de commutation de contact à double colonne, offrant un nettoyage automatique des contacts et une fiabilité de contact améliorée.

◆ Les doigts de contact sont constitués d'un nouveau type de matériau à haute résistance, haute conductivité et haute élasticité. Les contacts sont serrés par la force élastique des doigts de contact eux-mêmes, évitant ainsi la diminution de la force de serrage des contacts provoquée par la corrosion des ressorts et le recuit thermique, évitant ainsi un cercle vicieux d'augmentation de la résistance de contact et d'échauffement exacerbé des contacts.

◆ La partie rotative de l'interrupteur est conçue pour un fonctionnement sans entretien. La base rotative adopte une structure scellée, empêchant la vapeur d'eau, la poussière et les gaz nocifs de pénétrer. Cela garantit que les roulements et la graisse à base de lithium au bisulfure de molybdène fonctionnent toujours dans un bon environnement, évitant ainsi la rouille, la perte de graisse et le dessèchement, garantissant ainsi que le couple de fonctionnement de l'interrupteur d'isolement haute tension extérieur GW4 n'augmentera pas après un fonctionnement à long terme. Des broches en acier inoxydable sont utilisées, correspondant à la structure de roulement autolubrifiante sans huile ; les composants en acier sont galvanisés à chaud, ce qui garantit leur flexibilité, leur légèreté, leur fiabilité et leur résistance à la rouille.

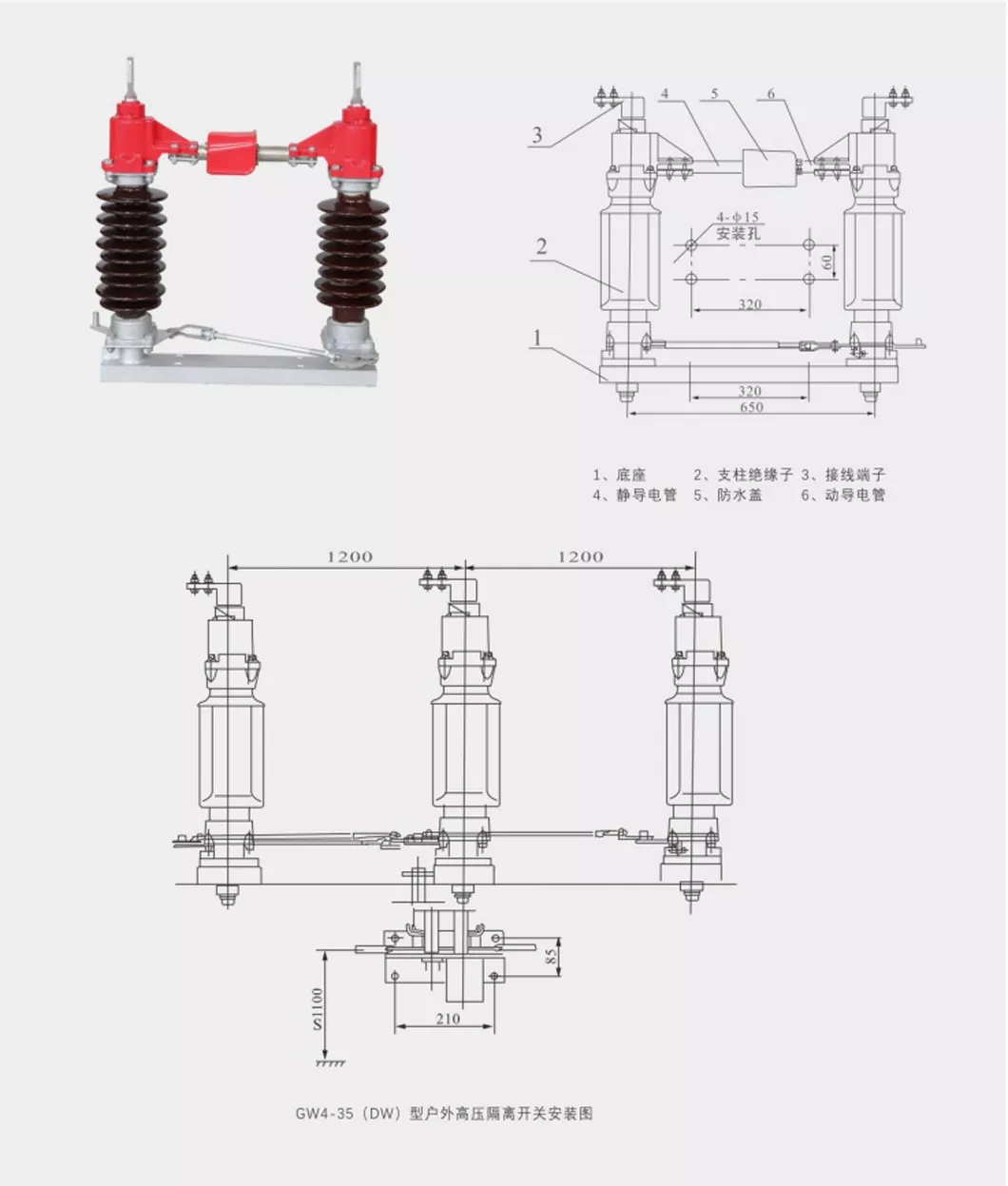

Forme et dimensions d'installation

Principaux paramètres techniques
