Savez-vous comment fonctionne un transformateur ? De l'induction électromagnétique à la conversion à haut rendement

Les transformateurs, en tant qu'équipement de base des systèmes électriques modernes, disposent de capacités de conversion d'énergie efficaces et fiables qui prennent en charge presque toutes les applications électriques, du transport sur réseau à la recharge des téléphones portables. Pour comprendre comment les transformateurs réalisent la conversion de tension et le transfert d'énergie, nous devons partir des principes de base de l'induction électromagnétique et approfondir progressivement leurs mécanismes de fonctionnement internes.

I. Induction électromagnétique : le principe de fonctionnement de base du transformateur

1.1 La loi de l'induction électromagnétique constitue la théorie fondamentale du fonctionnement des transformateurs, y compris la loi de Faraday sur l'induction électromagnétique et la loi de Lenz. La loi de Faraday sur l'induction électromagnétique stipule que lorsque le flux magnétique traversant une boucle fermée change, une force électromotrice induite est générée dans la boucle et son ampleur est proportionnelle au taux de variation du flux magnétique. Cette découverte a jeté les bases de recherches quantitatives sur les phénomènes d’induction électromagnétique et a été largement utilisée dans la conception de transformateurs. La loi de Lenz clarifie en outre la direction du courant induit, c'est-à-dire que le champ magnétique généré par le courant induit entrave toujours le changement du flux magnétique qui provoque le courant induit. Ces deux lois forment ensemble la base de la théorie de l’induction électromagnétique et fournissent une base théorique importante pour la conception et l’optimisation des transformateurs.

Le principe de fonctionnement du transformateur est basé sur la loi de Faraday sur l'induction électromagnétique et la loi de Lenz. En 1831, Michael Faraday découvre que lorsque le flux magnétique traversant une boucle fermée change, une force électromotrice est induite dans la boucle. Ce phénomène s’exprime mathématiquement comme suit :

Parmi eux, E est la force électromotrice induite, N est le nombre de tours de bobine,

dΦ/dt est le taux de variation du flux magnétique avec le temps. Le signe négatif signifie que la direction de la force électromotrice induite tente toujours d'annuler le changement du flux magnétique (loi de Lenz).

Le transformateur utilise ce principe pour générer un flux magnétique variable dans la bobine primaire via un courant alternatif, qui à son tour induit une tension dans la bobine secondaire pour réaliser une transmission « sans fil » de l'énergie électrique du primaire au secondaire.

1.2 Application du principe d'induction électromagnétique dans les transformateurs

En tant qu'appareil électrique basé sur le principe de l'induction électromagnétique, la fonction principale d'un transformateur est de réaliser une conversion de montée et de descente de tension par induction électromagnétique. Plus précisément, un transformateur se compose d’une bobine primaire, d’une bobine secondaire et d’un noyau de fer. Le rôle du noyau de fer est de coupler les champs magnétiques dans les bobines primaire et secondaire, améliorant ainsi l'efficacité du transfert d'énergie. Lorsque le courant alternatif est appliqué à la bobine primaire, le courant changeant génère un flux magnétique alternatif dans le noyau de fer. Ce flux magnétique alternatif va traverser simultanément la bobine primaire et la bobine secondaire, induisant ainsi une force électromotrice dans la bobine secondaire. Selon la loi de Faraday sur l'induction électromagnétique, l'ampleur de la force électromotrice induite dans la bobine secondaire est proportionnelle au taux de variation du flux magnétique dans la bobine primaire et est étroitement liée au rapport de spires des bobines primaire et secondaire.

Lorsque la tension alternative V1 est appliquée à la bobine primaire (spires N1), un courant alternatif I1 est généré dans la bobine, et ce courant établit un flux magnétique alternatif Φ dans le noyau de fer. En raison de la haute perméabilité magnétique du noyau, la majeure partie du flux magnétique est confinée à l'intérieur du noyau et traverse la bobine secondaire (nombre de spires N2).

Selon la loi de Faraday, ce flux magnétique changeant produit des forces électromotrices induites respectivement dans les bobines primaire et secondaire :

Force électromotrice primaire auto-induite :

Force électromotrice d'inductance mutuelle secondaire :

Dans l'hypothèse d'un transformateur idéal (pas de pertes), les tensions d'entrée et de sortie sont proportionnelles au nombre de tours :

Et le courant est inversement proportionnel au nombre de tours :

Cela signifie que le transformateur réalise une transformation inverse de la tension et du courant tout en conservant une conservation de base de la puissance (avec une petite quantité de perte en pratique).

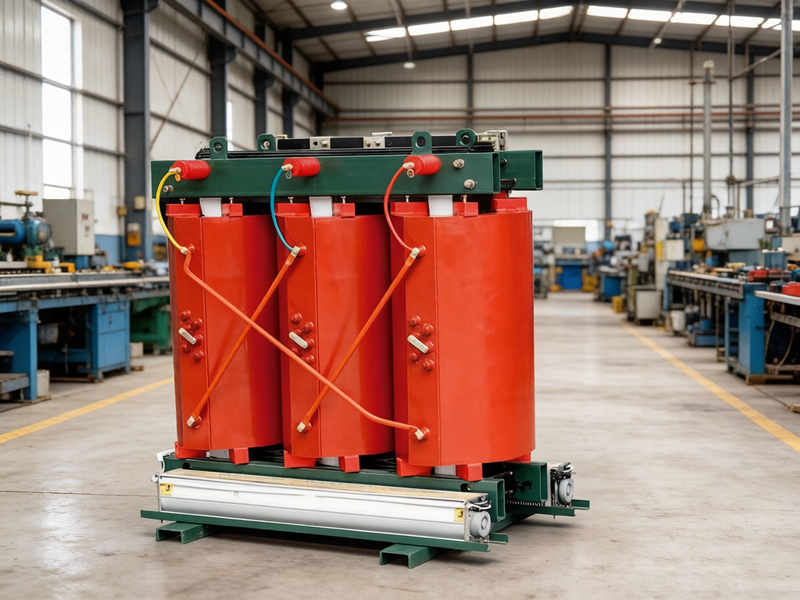

II. Analyse structurelle du transformateur

2.1 Noyau de fer

Le noyau du transformateur est son composant principal, et des tôles d'acier au silicium à haute perméabilité magnétique sont généralement utilisées comme matériau principal. Ce matériau présente les caractéristiques d'une faible perte d'hystérésis et d'une intensité d'induction magnétique à saturation élevée, ce qui peut réduire efficacement la perte d'énergie et améliorer l'efficacité du transformateur. Les formes structurelles du noyau sont principalement divisées en type de coque et type de noyau. Le noyau de type coque entoure les enroulements à l'intérieur et convient aux petits transformateurs ; tandis que le noyau de type noyau est relié par deux colonnes ou plus pour former un circuit magnétique fermé et est largement utilisé dans les transformateurs moyens et grands. La fonction principale du noyau de fer est de fournir un chemin magnétique avec une faible résistance magnétique, améliorant ainsi la densité du flux magnétique et obtenant une induction électromagnétique efficace. De plus, la conception du noyau a un impact important sur les performances du transformateur. Par exemple, une densité de flux magnétique trop élevée peut conduire à une saturation magnétique, augmentant ainsi la perte de fer et l'augmentation de la température. Il est donc nécessaire de sélectionner rationnellement le matériau du noyau et de concevoir sa géométrie pour optimiser les performances.

2.2 Bobinage

L'enroulement est un élément clé du transformateur pour convertir l'énergie électrique. Il est généralement constitué de fil de cuivre ou d’aluminium ayant une bonne conductivité électrique. L'enroulement primaire et l'enroulement secondaire sont connectés respectivement à l'alimentation d'entrée et au circuit de charge, et la conversion de la tension et du courant est achevée sous l'action de l'induction électromagnétique. Les méthodes de connexion des enroulements comprennent la connexion en série et la connexion en parallèle. Différentes méthodes de connexion ont un impact significatif sur la relation entre la tension et le courant. Par exemple, lorsque l'enroulement primaire est connecté en série, son nombre total de tours augmente, ce qui entraîne une force électromotrice induite plus élevée ; tandis que lorsque l'enroulement secondaire est connecté en parallèle, il offre une plus grande capacité de courant de sortie. De plus, le rapport de spires des enroulements primaire et secondaire détermine le rapport de transformation du transformateur, c'est-à-dire la relation proportionnelle entre la tension d'entrée et la tension de sortie. Cette relation affecte non seulement l'efficacité de transmission de puissance du transformateur, mais détermine également directement ses scénarios applicables dans le système électrique. Par conséquent, la conception rationnelle de la composition des enroulements et des méthodes de connexion constitue une étape importante dans l’amélioration des performances du transformateur.

2.3 Autres composants structurels

En plus du noyau de fer et des enroulements, le transformateur comprend également de nombreux composants auxiliaires tels que des réservoirs d'huile, des coussins d'huile, des radiateurs, etc. Ces composants constituent ensemble le système structurel complet du transformateur. En tant qu'enveloppe extérieure du transformateur, le réservoir d'huile sert non seulement de support mécanique, mais remplit également des fonctions de refroidissement et d'isolation grâce à l'huile isolante remplie à l'intérieur. Le coussin d'huile est utilisé pour ajuster les changements de niveau d'huile dans le réservoir d'huile afin d'éviter que les changements de volume d'huile causés par les fluctuations de température n'affectent négativement le fonctionnement du transformateur. Le radiateur accélère le transfert de chaleur en augmentant la zone de dissipation thermique, réduisant ainsi efficacement l'augmentation de température générée pendant le fonctionnement du transformateur. La coordination fonctionnelle de ces composants a un impact important sur les performances globales du transformateur. Par exemple, des dissipateurs thermiques mal conçus peuvent entraîner une surchauffe localisée, ce qui accélère le vieillissement des matériaux isolants et raccourcit la durée de vie du transformateur. Par conséquent, lors de la conception du transformateur, l'adéquation fonctionnelle de chaque composant et sa contribution aux performances globales doivent être pleinement prises en compte pour garantir que le transformateur peut fonctionner de manière sûre et stable dans diverses conditions de travail.

III. De la théorie à la pratique : perte d'énergie et efficacité des transformateurs

Il existe diverses pertes dans les transformateurs réels lors du transfert d'énergie :

1. Perte de cuivre

La perte d'énergie thermique provoquée par le courant circulant à travers la résistance de la bobine est proportionnelle au carré du courant (Pcu=I2 R). Les transformateurs modernes utilisent du fil de cuivre à haute conductivité pour minimiser cette perte.

2. Perte de fer

Perte d'hystérésis : énergie consommée par le réarrangement continu des domaines magnétiques pendant le processus de magnétisation alternée du matériau du noyau de fer.

Perte par courants de Foucault : Le flux magnétique alternatif induit des courants de Foucault à l’intérieur du noyau de fer, générant de la chaleur Joule.

Le noyau de fer des transformateurs modernes adopte une structure laminée de tôles d'acier au silicium. Le silicium augmente la résistivité et la structure stratifiée bloque le chemin des courants de Foucault, réduisant considérablement la perte de fer.

3. Pertes perdues

Les pertes par courants de Foucault causées par les flux de fuite dans les pièces structurelles, etc., peuvent être réduites grâce à une conception et des mesures de blindage optimisées.

L'efficacité des transformateurs à haut rendement peut atteindre plus de 99 %, ce qui constitue l'aboutissement de la science des matériaux, de la conception électromagnétique et des processus de fabrication.

IV. Méthodes pour améliorer l’efficacité

Afin d'améliorer l'efficacité des transformateurs, les chercheurs ont proposé diverses stratégies du point de vue de la conception optimisée et du fonctionnement raisonnable. En termes de conception optimisée, la sélection de matériaux de haute qualité et l’amélioration des structures sont des mesures clés pour réduire les pertes. Par exemple, l'utilisation de tôles d'acier au silicium à haute perméabilité magnétique et à faibles pertes comme matériau de noyau peut réduire considérablement la perte par hystérésis et la perte par courants de Foucault ; dans le même temps, en optimisant la méthode de stratification et l'épaisseur du noyau, l'impact de la perte par courants de Foucault peut être encore réduit. En termes de conception des enroulements, le choix de matériaux conducteurs à faible résistivité (tels que le cuivre ou l'aluminium) et l'optimisation de la disposition des enroulements peuvent réduire efficacement les pertes de cuivre. De plus, une conception raisonnable du nombre de tours d'enroulement et de la section transversale peut non seulement équilibrer la perte de cuivre et la perte de fer, mais également améliorer la capacité de surcharge du transformateur.

En termes de fonctionnement raisonnable, le contrôle du taux de charge et la sélection de la capacité appropriée sont des moyens importants pour améliorer l'efficacité du transformateur. Les recherches montrent que l'efficacité atteint sa valeur la plus élevée lorsque le transformateur fonctionne entre 60 % et 80 % du taux de charge nominal. Par conséquent, en fonctionnement réel, la capacité du transformateur doit être raisonnablement allouée en fonction de la demande de charge pour éviter qu'un seul transformateur ne soit dans un état de charge légère ou lourde pendant une longue période. De plus, en utilisant plusieurs transformateurs fonctionnant en parallèle, le nombre de transformateurs en fonctionnement peut être ajusté de manière flexible en fonction des changements de charge, améliorant ainsi encore l'efficacité du système. Pour les grandes centrales électriques ou sous-stations, des systèmes de surveillance intelligents peuvent également être utilisés pour surveiller l'état de fonctionnement des transformateurs en temps réel et ajuster dynamiquement la répartition de la charge en fonction des besoins réels afin d'atteindre des objectifs d'efficacité énergétique optimaux.

En plus des méthodes ci-dessus, une maintenance et une inspection régulières sont également des maillons importants pour améliorer l’efficacité du transformateur. Par exemple, en nettoyant la saleté sur la surface de l'enroulement, en vérifiant les performances d'isolation et en serrant les pièces de connexion, les pertes supplémentaires causées par un mauvais contact ou le vieillissement de l'isolation peuvent être efficacement réduites. Dans le même temps, en combinaison avec l'analyse des mégadonnées et la technologie de maintenance prédictive, les problèmes potentiels peuvent être découverts à l'avance et des mesures ciblées peuvent être prises, maximisant ainsi la durée de vie de l'équipement et améliorant l'efficacité opérationnelle. En résumé, grâce à l'application complète de plusieurs moyens tels qu'une conception optimisée, un fonctionnement raisonnable et une maintenance scientifique, l'efficacité du transformateur peut être considérablement améliorée et fournir une solide garantie pour le fonctionnement sûr et économique du système électrique.

V. Le rôle des transformateurs dans les systèmes énergétiques modernes

Transmission sur réseau électrique : l'augmentation de la tension réduit le courant de ligne et réduit les pertes de transmission ; puis réduire la tension pour distribuer l'énergie aux utilisateurs.

Nouvelle intégration énergétique : les sources d'énergie renouvelables comme l'éolien et le solaire sont connectées au réseau via des transformateurs.

Équipement électronique de puissance : microtransformateurs haute fréquence dans des appareils tels que les alimentations à découpage et les chargeurs.

Isolation électrique : fournit une isolation sûre pour éviter les risques de choc électrique.

VI. Conclusion

Le principe de fonctionnement d’un transformateur est une application classique de l’induction électromagnétique, mais son développement technologique ne s’est jamais arrêté. Depuis le premier transformateur pratique de la fin du 19e siècle jusqu'aux transformateurs intelligents à haut rendement d'aujourd'hui, cet appareil apparemment simple a toujours été le principal vecteur de progrès de la technologie électrique. Avec l'application de nouveaux matériaux, de nouveaux processus et de technologies intelligentes, les transformateurs continueront à évoluer vers un rendement plus élevé, une taille plus petite et plus intelligente, jouant un rôle irremplaçable dans le processus de transformation de l'énergie et d'électrification.

Comprendre l'ensemble du processus des transformateurs, depuis les principes de base jusqu'à la conversion à haut rendement, aidera non seulement les ingénieurs électriciens à optimiser leurs conceptions, mais permettra également aux utilisateurs ordinaires de se rendre compte que derrière l'utilisation pratique de l'électricité dans notre vie quotidienne se cache l'art de la conversion d'énergie électromagnétique de précision qui condense un siècle de sagesse.
