Transformateur de courant de type poteau isolé moulé en résine époxy LZZB

Le transformateur de courant de type poteau isolé en résine époxy LZZB est un produit entièrement fermé avec une structure de colonne moulée en résine époxy. Il s'applique à la protection des relais pour mesurer l'énergie électrique et le courant dans les systèmes électriques avec une fréquence nominale de 5 DHz/60 Hz et une tension nominale de 40,5 kV. Les caractéristiques de ce produit comprennent une stabilité thermique dynamique élevée, une grande capacité de sortie deux fois supérieure, des performances d'isolation stables et une résistance à la saleté.

L'enroulement primaire, l'enroulement secondaire, le noyau annulaire et la bobine du LZZBJ9-35 sont enveloppés dans des isolateurs moulés en résine époxy. Il s'agit d'une structure entièrement fermée, présentant d'excellentes performances d'isolation thermique et une capacité de résistance à l'humidité. Une boîte de jonction est prévue au point de câblage secondaire. Il y a un trou à l'avant et sur le côté de la boîte de jonction, qui correspond à la borne pour la sortie du fil et est utilisé pour la sortie du fil. Il y a des boulons de mise à la terre et quatre trous d'installation sur la plaque de base du produit pour l'installation.

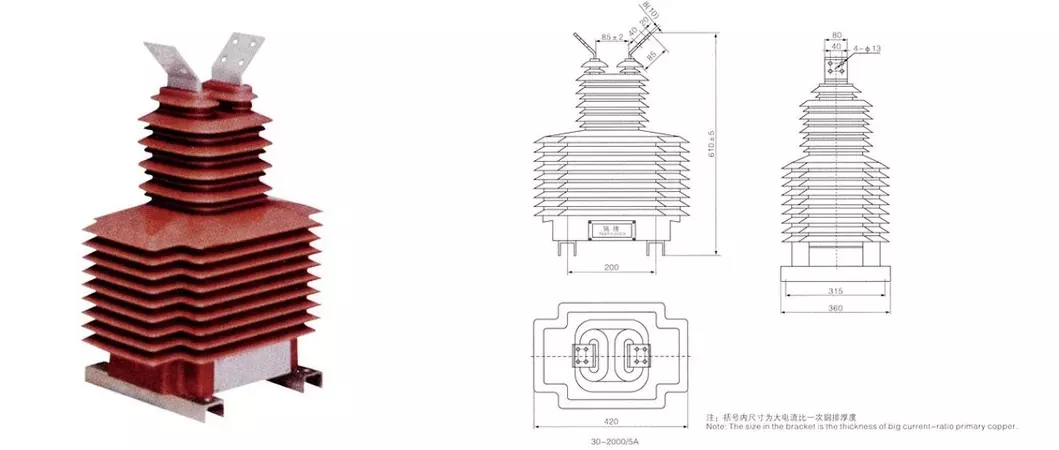

Dessin du produit

Paramètre technique principal (LZZB9-35/250W1)

1. Niveau d'isolation nominal : 40,5/95/185kV

2. Facteur de puissance de charge : cos ø=0,8 (retard)

3. Courant secondaire nominal : 5A (ou 2A,1A)

4. Fréquence nominale : 50 Hz ou 60 Hz

5. Température ambiante : -5 ℃ ~ + 40 ℃.

6. Norme de produit : IEC185, GB1208-2006

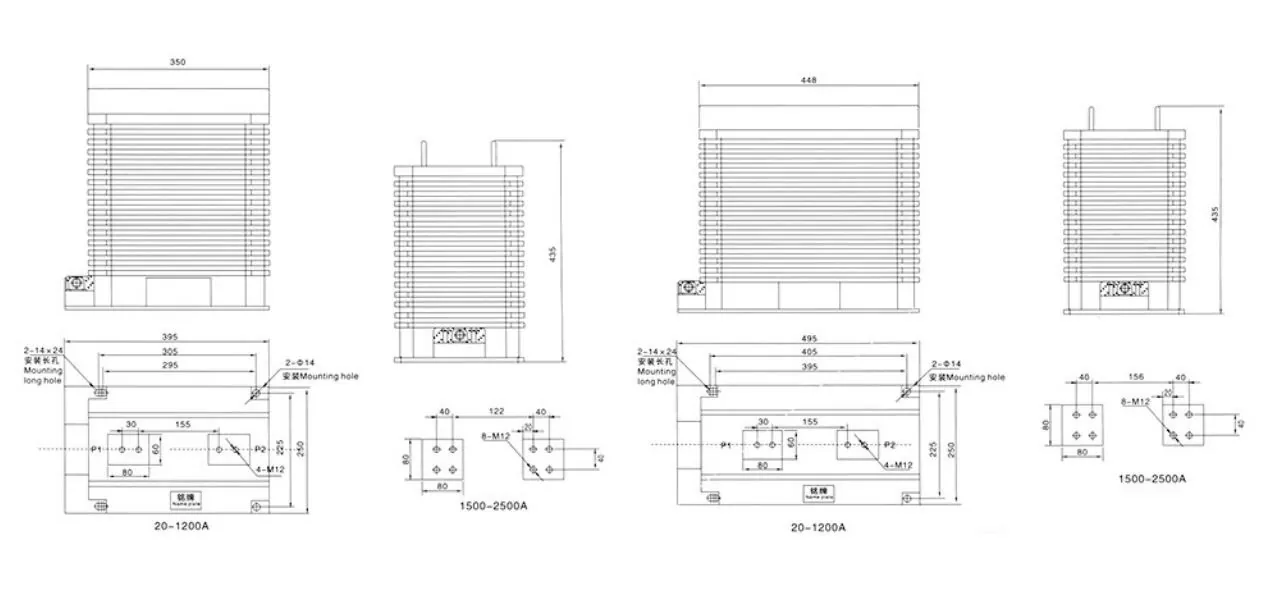

Dimension globale

Le transformateur de courant de type poteau isolé en résine époxy LZZB est appliqué aux armoires de commande isolées par l'air KYN28A, XGN15 et HXGN17. Salles haute tension pour les unités principales en anneau, les transformateurs de type boîtier et les boîtes de distribution par câble ; Consommation électrique des centrales électriques, comptage/protection des salles de distribution industrielles et minières ; Zones à haute altitude, à forte humidité et fortement polluées (le type anti-pollution avec une distance de montée accrue est facultatif)
