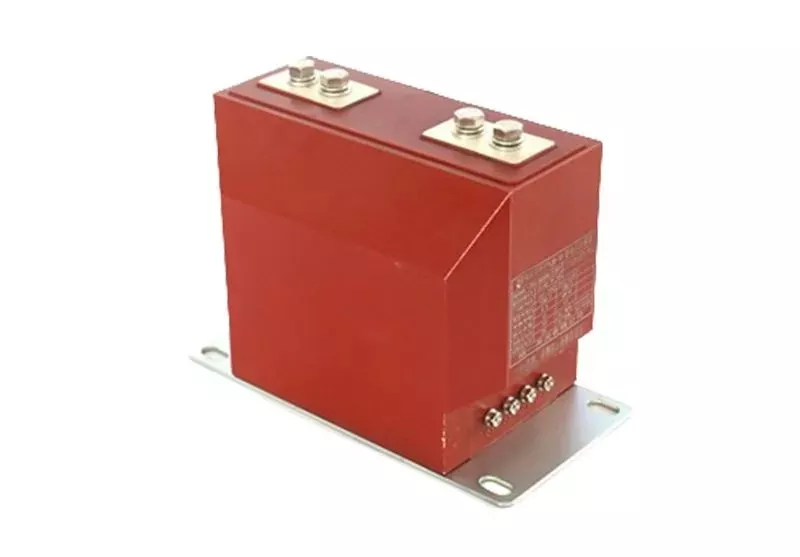

Transformateur de courant de type poteau moulé en résine époxy renforcée LZZBJ

Ceho fournit des transformateurs de courant de type poteau moulé en résine époxy renforcée LZZBJ de haute qualité. Pilier entièrement scellé : P1/P2 sont des barres en cuivre/aluminium M10-M16 ou des barres à double trou, avec une base de 4 × Φ 14 mm, et peuvent être installés dans n'importe quelle direction ; Borne secondaire : 6 à 12 conducteurs à l'intérieur du capot de protection, extensible avec des enroulements doubles (0,2S/0,5/5P10/10P10) ou trois enroulements (mesure + protection + résiduel) ; Basse température : -25 ℃ à +40 ℃, altitude : ≤ 2 000 m (3 000 m pour le type plateau), humidité : 95 %, pas de condensation ; Classe ignifuge V-0, CTI ≥ 600, conforme à RoHS ; Poids : 25-35 kg pour la classe 10 kV ; Classe 24 kV 32-45 kg Classe 40,5 kV ≤ 81 kg.

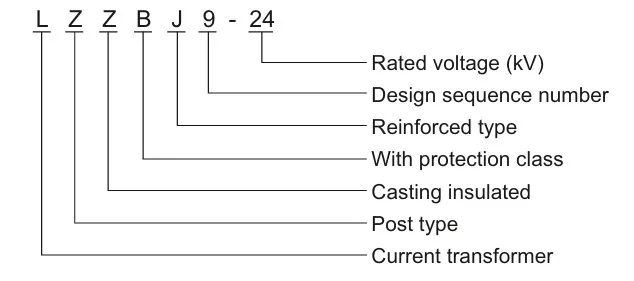

Modèle

Paramètres du produit

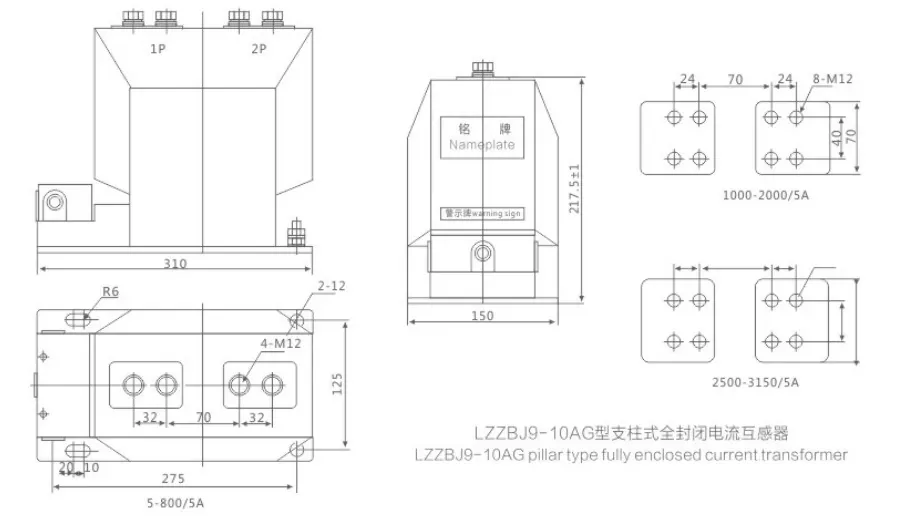

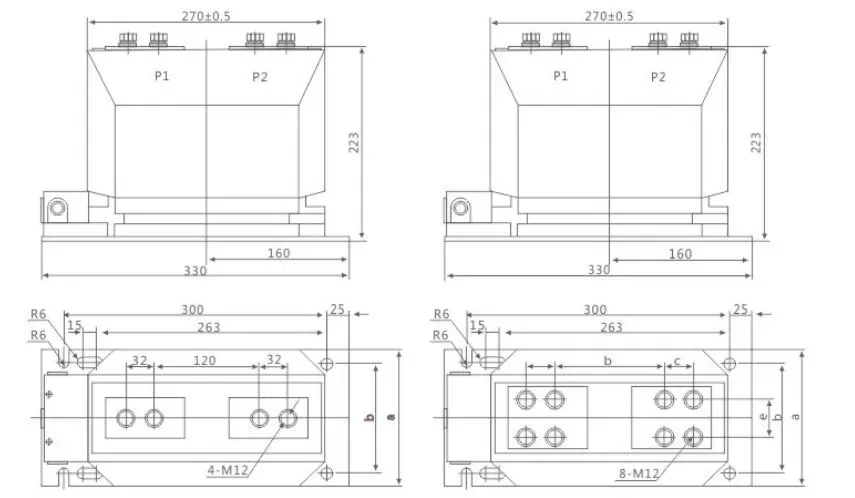

Dessin

Vérification de sélection rapide

1. Tension nominale → Sélectionnez 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Courant primaire nominal → Selon spécifications de charge ou de jeu de barres (100A, 300A, 600A, 1 250A)

3. Précision et charge → Mesure 0,2S/0,5 (10-20 VA) ; Protéger 5P10/10P15 (15-30 VA)

4. Courant thermique de courte durée → Faire correspondre le courant de court-circuit du système (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Méthode d'installation → Pilier vertical/installation latérale/installation à l'envers ; La base est fixée avec des boulons à expansion 4-M12

6. Exigences particulières : haute altitude 3 000 m, basse température -40 ℃, niveau anti-pollution III, double rapport de transformation, type robinet, avec couvercle de blindage
