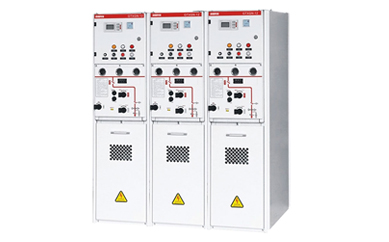

I. Définition de base et positionnement industriel des appareillages de commutation haute tension

L’appareillage de commutation haute tension constitue un ensemble complet d’équipements de distribution d’énergie dans le système de transport et de distribution d’énergie. Selon les normes générales de l'industrie électrique, il s'agit spécifiquement d'un appareillage fermé avec une tension de fonctionnement nominale supérieure à 36 kV, qui peut réaliser la connexion, la déconnexion, la surveillance, la protection et le contrôle des circuits électriques à haute tension. Différent des équipements de distribution d'énergie basse tension ordinaires, les appareillages haute tension sont dans un état de veille chargé pendant une longue période, restent en position fermée la plupart du temps et n'effectuent des opérations d'ouverture et de déclenchement que pendant la maintenance de l'équipement, les défauts de ligne et la répartition du réseau électrique, avec une tolérance aux pannes d'équipement extrêmement faible et des exigences de fiabilité extrêmement élevées.

En tant que plaque tournante clé des réseaux électriques, des centrales électriques, des entreprises industrielles et minières et des systèmes de distribution d'énergie des bâtiments à grande échelle, l'appareillage de commutation haute tension détermine directement la stabilité, la sécurité et la continuité de l'alimentation électrique. Il peut non seulement couper avec précision les courants de défaut tels que les surcharges, les courts-circuits et les surtensions de foudre, mais également réaliser une distribution raisonnable de l'énergie électrique, l'isolation des lignes et la protection des équipements, ce qui en fait un équipement de base indispensable dans le système de distribution d'énergie haute et basse tension. Au cours des 15 dernières années, avec l’amélioration de l’intelligence énergétique et l’écologisation, la technologie des disjoncteurs haute tension a connu une évolution rapide. Les disjoncteurs à huile minimale et les disjoncteurs à air soufflé ont été progressivement améliorés, et les disjoncteurs à l'hexafluorure de soufre (SF6) sont devenus la configuration de base principale des appareillages haute tension actuels en raison de leurs excellentes performances d'isolation et d'extinction d'arc.

II. Division complète des niveaux de tension de l'appareillage de commutation

Selon la tension de fonctionnement nominale, l'industrie électrique divise les appareillages en trois catégories : basse tension, moyenne tension et haute tension. Les trois types d'équipements présentent des différences significatives dans les scénarios d'application, la configuration structurelle et les normes de sécurité, s'adaptant aux besoins des différents scénarios de distribution d'énergie :

1. Appareillage Basse Tension (BT)

Avec une tension de fonctionnement nominale ≤ 1 kV, il est principalement installé du côté basse tension des transformateurs de distribution d'énergie et est largement utilisé dans les scénarios de distribution d'énergie des terminaux tels que les ateliers industriels, les bâtiments commerciaux et les communautés résidentielles. Il est responsable de la distribution de l'énergie électrique des terminaux et de la protection des circuits de base, avec une structure simple, un fonctionnement pratique et un faible coût de maintenance.

2. Appareillage Moyenne Tension (MT)

La plage de tension de fonctionnement nominale est de 1 kV à 75 kV. C'est un équipement courant dans la production industrielle et les sous-stations de petite et moyenne taille. Il est principalement adapté aux générateurs, aux circuits d'alimentation, aux grands moteurs, aux lignes régionales de transport et de distribution et à d'autres équipements, en tenant compte de l'efficacité de la distribution d'énergie et des capacités de protection contre les pannes, et en s'adaptant aux scénarios de transport d'énergie de milieu de gamme.

3. Appareillage haute tension (HT)

Avec une tension de fonctionnement nominale ≥ 75 kV, il s'agit d'un équipement spécial pour le transport et la distribution d'énergie haute tension. Conçu pour les conditions de travail à haute tension, à courant élevé et à charge élevée, il est équipé d'un ensemble complet de dispositifs de protection de sécurité améliorés et de composants de surveillance de précision. Il est principalement utilisé dans des scénarios électriques à haut risque et à forte charge tels que les grandes sous-stations, les centrales électriques, les lignes de transport interprovinciales, l'industrie pétrochimique et l'industrie lourde métallurgique, et constitue la principale garantie du fonctionnement stable des réseaux électriques à haute tension.

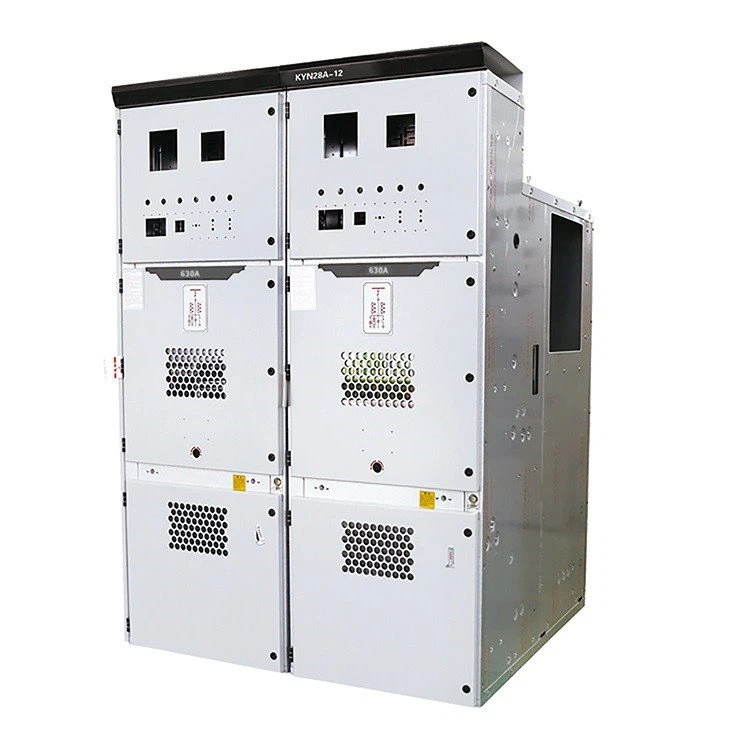

III. Explication détaillée des composants de base complets et des fonctions de l'appareillage de commutation haute tension

L'appareillage de commutation haute tension possède une structure d'armoire fermée et modulaire, divisée en formes d'installation intérieure et extérieure. L'ensemble est composé de trois modules : les équipements du circuit principal primaire, les équipements secondaires de contrôle et de surveillance et les équipements de protection de sécurité. Tous les composants fonctionnent ensemble pour construire un système complet de distribution d’énergie, de protection et de surveillance. Les fonctions des composants principaux sont les suivantes :

1. Disjoncteur haute tension (composant exécutif principal)

Connu comme le « cœur » des appareillages haute tension, c'est le seul composant central capable d'allumer et d'éteindre des circuits avec charge et de couper les courants de défaut de court-circuit. La vitesse de réponse de l'équipement peut atteindre des millisecondes. Lorsqu'une surcharge, un court-circuit, une fuite et d'autres défauts se produisent dans la ligne, cela peut instantanément couper le circuit défectueux, empêcher la propagation du défaut et protéger l'équipement back-end et l'ensemble de la ligne de transmission. À l'heure actuelle, le type courant est le disjoncteur SF6, qui présente les avantages d'une forte capacité d'extinction d'arc, de bonnes performances d'isolation, d'un faible taux de défaillance et d'une longue durée de vie, s'adaptant aux conditions de fonctionnement ininterrompu à long terme.

2. Transformateurs d'instruments (noyau de surveillance et de mesure)

Divisés en Transformateurs de Courant (CT) et Transformateurs de Tension (VT), ils sont les « organes sensoriels » de l'appareillage. La fonction principale est de convertir la haute tension et le courant important en signaux standard basse tension et faible courant. D'une part, il fournit des données précises pour la mesure des instruments et la surveillance des données de puissance ; d'autre part, il fournit des signaux de déclenchement pour les relais de protection, réalisant une alerte précoce et un déclenchement automatique des défauts et assurant le fonctionnement visualisé et contrôlable du système électrique.

3. Sectionneur de terre (noyau de protection de sécurité)

C’est un composant de sécurité obligatoire, principalement utilisé dans les conditions de maintenance des équipements. Une fois le disjoncteur et le sectionneur ouverts et mis hors tension, le sectionneur de terre peut rapidement établir un circuit de mise à la terre, libérer complètement les charges induites et la tension résiduelle restant dans la ligne et l'équipement, éliminer le danger caché du fonctionnement sous tension et assurer pleinement la sécurité personnelle du personnel de maintenance et la sécurité des équipements.

4. Transformateur élévateur/abaisseur

Il s’agit de l’équipement de conversion de puissance le plus grand et le plus coûteux de l’appareillage de commutation. Les transformateurs élévateurs sont principalement utilisés à l'extrémité de la transmission pour réduire le courant de transmission en augmentant la tension et en réduisant la perte de puissance lors de la transmission longue distance ; des transformateurs abaisseurs sont utilisés au terminal de distribution d'énergie pour convertir l'énergie électrique haute tension en énergie électrique basse tension adaptée aux équipements industriels et civils, réalisant ainsi une transmission efficace et une adaptation raisonnable de l'énergie électrique.

5. Sectionneur (composant d'isolement)

Également connu sous le nom d'isolateur, il s'agit d'un interrupteur manuel mécanique sans fonction d'extinction d'arc, et il est strictement interdit de fonctionner avec une charge. Sa fonction principale est de réaliser une isolation physique entre l'équipement et le réseau électrique, de former un point d'arrêt de mise hors tension évident, de fournir des conditions de fonctionnement sûres pour la maintenance de l'équipement et l'exploitation et la maintenance des lignes, et constitue le dispositif de garantie de sécurité de base pour le fonctionnement à haute tension.

6. Relais de protection (composant de contrôle intelligent)

Le « cerveau intelligent » de l'appareillage de commutation peut surveiller les paramètres de fonctionnement tels que la tension de ligne, le courant et la température en temps réel 24 heures sur 24, et identifier avec précision les conditions de travail anormales telles que les courts-circuits, les surcharges et les défauts à la terre. Une fois qu'un défaut est détecté, il envoie immédiatement une instruction pour déclencher le déclenchement du disjoncteur, éteint en même temps l'arc de défaut et enregistre les données de défaut, réalisant ainsi une isolation et une traçabilité rapides des défauts.

7. Jeux de barres (canal de transport d'énergie électrique)

Fabriqué à partir de matériaux conducteurs à faible impédance, il constitue le canal principal de transmission de l'énergie électrique à l'intérieur de l'appareillage. Il est responsable de la connexion de tous les composants essentiels tels que les disjoncteurs, les transformateurs et les transformateurs, garantissant ainsi une transmission efficace et stable de l'énergie électrique dans l'armoire. La qualité de ses matériaux et son processus d'installation affectent directement l'efficacité globale de la transmission de l'appareillage de commutation.

8. Parafoudres et réseau de mise à la terre (système de protection contre les surtensions)

Les parafoudres sont spécialement conçus pour les impacts transitoires à haute tension tels que les surtensions de foudre et les surtensions de commutation. Ils peuvent rapidement absorber l'énergie de surtension et éviter les pannes à haute tension des couches d'isolation des équipements ; la grille de mise à la terre de support est composée d'électrodes métalliques souterraines et de barres de terre, qui peuvent rapidement conduire le courant de défaut et le courant de surtension dans la terre, offrant ainsi une double protection à l'équipement contre les dommages transitoires à haute tension.

9. Contacteur

Adapté aux circuits auxiliaires basse tension inférieurs à 1 kV, il peut fréquemment allumer et éteindre à distance les circuits de commande et les circuits d'alimentation, contrôlant principalement des charges telles que des moteurs, des condensateurs et des équipements d'éclairage. Par rapport aux disjoncteurs, les contacteurs ont une fréquence de fonctionnement plus élevée et une durée de vie mécanique plus longue, mais n'ont pas de capacité de coupure en cas de défaut haute tension et ne sont utilisés que comme composants de commande auxiliaires basse tension.

IV. Deux principaux types d'appareillage haute tension et comparaison de leurs avantages et inconvénients

Selon les différents supports d'isolation, l'industrie divise les appareillages haute tension en deux catégories : les appareillages à isolation dans l'air (AIS) et les appareillages à isolation gazeuse (GIS). Les deux présentent des différences significatives en termes de scénarios d’adaptation, de caractéristiques de performance et de coûts d’exploitation et de maintenance :

1. Appareillage isolé dans l'air (AIS)

Avec l’air naturel comme moyen d’isolation, il s’agit du type courant d’appareillage de commutation haute tension traditionnel. Ses principaux avantages sont une structure simple, un faible coût, une installation pratique, un diagnostic intuitif des pannes et une faible difficulté de maintenance quotidienne ; ses inconvénients sont un grand volume d'armoire, des performances d'isolation fortement affectées par l'environnement et une dégradation facile de l'isolation dans des environnements humides, poussiéreux et pollués. Il convient principalement aux sous-stations conventionnelles extérieures et aux scénarios de distribution d'énergie haute tension avec de bonnes conditions de travail.

2. Appareillage à isolation gazeuse (GIS)

En utilisant du gaz hexafluorure de soufre (SF6) de haute pureté comme moyen d'isolation et d'extinction d'arc, tous les composants sous tension sont scellés dans l'armoire remplie de gaz. Ses principaux avantages sont une armoire compacte, une petite surface au sol, des performances d'isolation stables, non affectées par la poussière externe, l'humidité et les intempéries, une fiabilité de fonctionnement extrêmement élevée et un taux de défaillance extrêmement faible ; ses inconvénients sont le coût élevé de l'équipement, le processus de maintenance complexe et les exigences strictes en matière de performances d'étanchéité. Il convient principalement aux scénarios haut de gamme tels que les sous-stations urbaines, les salles de machines fermées, les conditions de travail difficiles et la transmission d'énergie à haute densité.

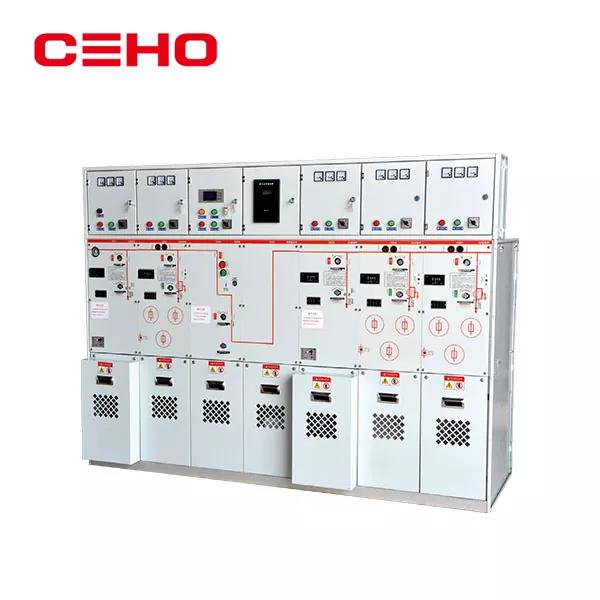

V. Défauts courants et schémas de dépannage standardisés des appareillages haute tension

Le taux de défaillance global des appareillages haute tension est faible, mais un fonctionnement à long terme, l'érosion de l'environnement, un fonctionnement inapproprié et le vieillissement des composants peuvent provoquer divers défauts. Combiné à une expérience de première ligne en matière d'exploitation et de maintenance, ce document trie les causes des défauts à haute fréquence et propose des solutions standardisées, adaptées aux travaux quotidiens d'inspection et de maintenance des équipements :

1. La poignée de commande ne peut pas être verrouillée: Cela est principalement dû à la rouille, au coincement, au vieillissement du mécanisme de verrouillage interne ou à des clés mal assorties. Méthode de traitement : Vérifiez la clé de commande spéciale, nettoyez et dérouillez le mécanisme de verrouillage, ajoutez de la graisse lubrifiante spéciale et remplacez directement les composants endommagés pour assurer le fonctionnement normal du verrouillage mécanique.

2. Bruit anormal à l’intérieur du meuble: Les principales causes sont les vibrations électromagnétiques provoquées par des vis de fixation desserrées de la plaque de séparation et des câbles touchant la plaque passe-câbles. Méthode de traitement : fixez entièrement les vis de la plaque de séparation de l'armoire et appliquez du mastic pour fixer l'interface du câble afin d'éliminer le bruit des vibrations de contact.

3. Joints de câblage surchauffés: Cela est principalement dû à des boulons desserrés, à un fonctionnement en surcharge à long terme et à une résistance de contact excessive. Méthode de traitement : opérer strictement en fonction du courant nominal de l'équipement, fixer tous les boulons de câblage et remplacer en temps opportun les barres omnibus et les joints vieillissants et oxydés.

4. Test d'isolation non qualifié et défauts de terre fréquents: Les principales causes sont des isolants fissurés, humides et contaminés, ce qui entraînera une baisse significative des performances d'isolation. Méthode de traitement : Remplacez les isolateurs endommagés, nettoyez les composants isolants de l'armoire avec des agents de nettoyage spéciaux pour l'isolation et séchez soigneusement les zones humides pour restaurer les performances de l'isolation.

5. Ouverture et fermeture anormales des volets de protection: La déformation des volets, le manque d'huile dans les pièces mobiles et le blocage des articles divers entraîneront un échec d'ouverture et de fermeture normale. Méthode de traitement : nettoyez les articles divers dans les pièces mobiles, corrigez les volets déformés, ajoutez de l'huile lubrifiante et ajustez la précision d'ouverture et de fermeture.

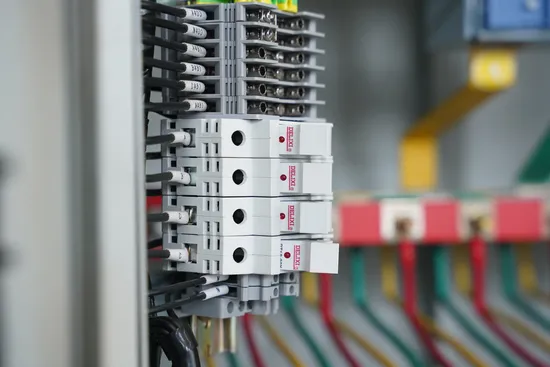

6. Extinction des voyants d'état: Les causes courantes incluent les dommages aux ampoules, les fusibles/résistances grillées, les mauvais contacts des interrupteurs auxiliaires et les défauts des interrupteurs de fin de course. Méthode de traitement : Remplacez les ampoules et les fusibles endommagés, nettoyez les contacts des interrupteurs auxiliaires et vérifiez l'état de fonctionnement du disjoncteur au niveau du terminal.

7. Fonctionnement désordonné de l'unité de commande: Les principales raisons sont les vis desserrées du bornier et un mauvais contact de la fiche de commande. Méthode de traitement : fixez toutes les vis des bornes, rebranchez et verrouillez le connecteur de commande pour garantir un contact de ligne stable.

VI. Fonctions de protection de base à cinq niveaux de l'appareillage de commutation haute tension (noyau de sécurité)

La fonction de verrouillage à cinq préventions constitue la conception de sécurité essentielle des appareillages de commutation haute tension, qui constitue une configuration standard obligatoire dans l'industrie. Il peut éliminer mécaniquement les accidents électriques majeurs causés par une mauvaise utilisation humaine et constitue la principale garantie de la sécurité des opérations à haute tension :

1. Empêcher la fermeture avec charge: Une fois le chariot du disjoncteur fermé en position de test, le verrou mécanique verrouille le chariot, qui ne peut pas être poussé en position de travail sous tension, éliminant ainsi l'accident de fermeture avec charge.

2. Empêcher la fermeture avec ligne de terre: Lorsque le sectionneur de terre de l'armoire est en position fermée, le disjoncteur ne peut pas être fermé et mis sous tension, évitant ainsi les courts-circuits et les explosions provoqués par la transmission forcée de puissance sans retirer la ligne de terre.

3. Empêcher l'entrée accidentelle dans l'intervalle en direct: Lorsque le disjoncteur est en état de fonctionnement fermé et sous tension, la porte arrière de l'armoire est verrouillée par le verrou mécanique et ne peut pas être ouverte, empêchant le personnel d'entrer dans la zone sous tension et de recevoir un choc électrique.

4. Empêcher la ligne de terre suspendue avec de l'électricité: Lorsque le disjoncteur est en état de fonctionnement fermé et sous tension, le mécanisme de fonctionnement du sectionneur de terre est verrouillé et ne peut pas être fermé et mis à la terre, éliminant ainsi le défaut de court-circuit provoqué par la suspension de la ligne de terre avec l'électricité.

5. Empêcher de tirer le couteau avec une charge: Lorsque le disjoncteur est à l'état fermé avec charge, le chariot ne peut pas être déplacé hors de la position de travail et il est interdit d'ouvrir l'interrupteur d'isolement avec charge.

VII. Résumé principal du texte intégral

L'appareillage de commutation haute tension constitue l'ensemble complet de base d'équipements de distribution d'énergie pour les systèmes électriques à haute tension au-dessus de 75 kV. S'appuyant sur le travail coordonné de composants modulaires tels que des disjoncteurs, des transformateurs de mesure, des relais et des systèmes de mise à la terre, il intègre cinq fonctions principales : distribution d'énergie électrique, contrôle des circuits, protection contre les défauts, protection de sécurité et surveillance en temps réel. En termes de catégories, il est principalement divisé en deux types : l'appareillage de commutation isolé dans l'air AIS avec une structure simple et un fonctionnement et une maintenance pratiques, et l'appareillage de commutation isolé au gaz GIS avec des performances stables et adapté aux scénarios haut de gamme.

L'équipement dans son ensemble présente les caractéristiques d'un faible taux de défaillance, d'une longue durée de vie et d'une fiabilité élevée, et est en état de veille pendant une longue période. Sa garantie de sécurité principale provient de la conception de verrouillage standardisée à cinq préventions et des mécanismes parfaits de protection contre les surtensions, les surcharges et les courts-circuits. Les défauts de fonctionnement quotidiens sont principalement causés par le vieillissement des composants, une installation lâche, l'érosion environnementale et un fonctionnement inapproprié, et la probabilité de défaut peut être considérablement réduite grâce à une inspection régulière et à un fonctionnement et une maintenance standardisés. Dans des domaines tels que le transport sur réseau électrique, la distribution d'énergie industrielle et les nouvelles énergies, le fonctionnement stable des appareillages haute tension constitue la base essentielle du fonctionnement sûr, efficace et continu de l'ensemble du système électrique.

VIII. FAQ haute fréquence (industrie générale)

Q1 : Quelle est la principale différence entre un appareillage haute tension et un appareillage basse tension ?

A1 : Les principales différences résident dans la tension nominale, le niveau d’isolation et le positionnement fonctionnel. L'appareillage de commutation à haute tension (≥ 75 kV) est doté d'une extinction d'arc à haute tension, d'une capacité de coupure en court-circuit et d'une protection à cinq préventions, qui est utilisée pour la transmission sur la ligne principale ; L'appareillage basse tension (≤ 1 kV) est utilisé uniquement pour la distribution d'énergie aux bornes, avec une structure simple et aucune protection haute tension.

Q2 : Comment choisir entre les appareillages haute tension GIS et AIS ?

A2 : Choisissez l'AIS pour l'extérieur conventionnel, de bonnes conditions de travail et un budget limité ; choisissez le SIG pour les zones urbaines centrales, les salles de machines fermées, les conditions de travail difficiles et l'espace limité.

Q3 : L’appareillage de commutation haute tension peut-il être utilisé fréquemment ?

A3 : Non. Il est interdit aux disjoncteurs haute tension de fonctionner fréquemment sous charge ; seuls les contacteurs basse tension peuvent allumer et éteindre fréquemment les circuits auxiliaires, sinon cela accélérerait le vieillissement des équipements et entraînerait des dangers cachés.

Q4 : La fonction à cinq préventions de l'appareillage haute tension peut-elle être déclenchée manuellement ?

A4 : Il est strictement interdit de le diffuser sans autorisation. Seul le personnel professionnel d'exploitation et de maintenance peut le déverrouiller temporairement conformément aux spécifications pendant la maintenance et après avoir pris des mesures de protection de sécurité, et il doit être restauré immédiatement après l'opération.

Q5 : Quels sont les principaux dangers et principes de traitement des joints d’appareillage de commutation surchauffés ?

A5 : Les dangers incluent l'accélération du vieillissement des composants, provoquant des courts-circuits et même des incendies ; principes de traitement : vérifier la charge, fixer les joints, remplacer les composants vieillissants et éliminer la surcharge.

Q6 : Est-il nécessaire d'arrêter pour maintenance s'il y a un bruit anormal à l'intérieur de l'appareillage haute tension ?

R6 : Oui. Un bruit anormal est un avertissement précoce d’une anomalie de l’équipement. Si rien n’est fait pendant une longue période, cela provoquera des dysfonctionnements. Il est nécessaire de l'arrêter immédiatement pour vérifier et éliminer les dangers cachés avant de reprendre le fonctionnement.

Q7 : Quels indicateurs doivent être détectés quotidiennement pour les appareillages à isolation gazeuse SF6 ?

A7 : Détectez régulièrement le gaz SF6 (pression, pureté, micro-eau) et l'étanchéité à l'air de l'armoire, et vérifiez les performances d'isolation et la flexibilité du fonctionnement mécanique.
