Qu'est-ce qu'une sous-station de type boîte ?

Qu'est-ce que c'estUN Sous-station de type boîte?

UN Sous-station de type boîteégalement connu sous le nom de préfabriquéou sous-station compacte,  est une unité fermée et assemblée en usine qui intègre tous les composants essentiels d'une sous-station électrique traditionnelle dans un seul boîtier métallique résistant aux intempéries. Il est conçu pour la transformation et la distribution d’énergie moyenne tension (MT) vers basse tension (BT).

Considérez-le comme une station de distribution d'énergie « plug-and-play » qui remplace les grands bâtiments de sous-stations en brique et mortier.

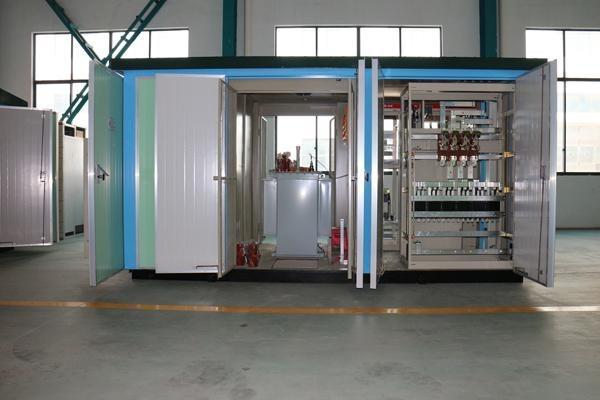

Composants d'unsous-station en forme de boîte

A sous-station en forme de boîte est conçu avec trois compartiments principaux : un appareillage haute tension, un transformateur et un équipement de distribution basse tension. Chaque compartiment joue un rôle essentiel en garantissant une conversion et une distribution efficaces de l'énergie.

Appareillage haute tension

Fonctionne généralement à une tension nominale de 10 kV ou 35 kV.

Comprend des unités principales en anneau et des disjoncteurs à vide fabriqués au pays ou importés.

Équipé de fusibles limiteurs de courant pour améliorer la sécurité.

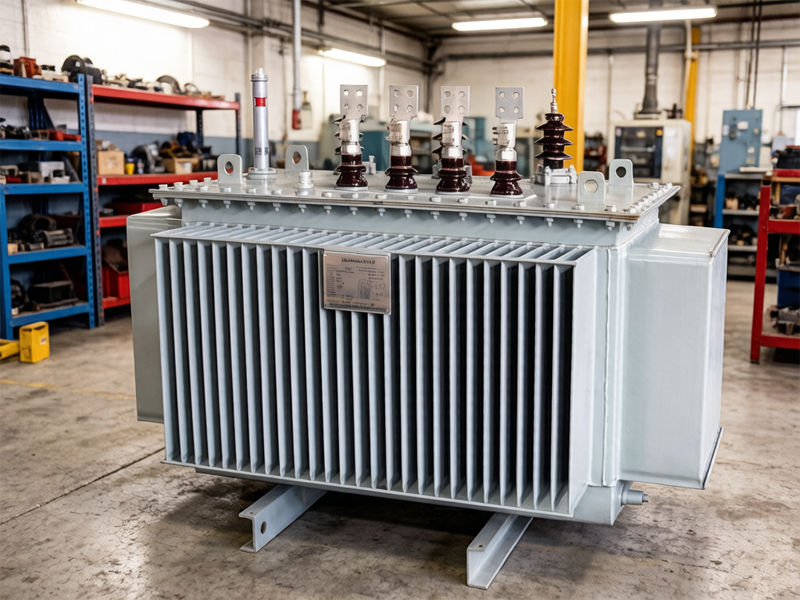

Transformateurs

Disponible en configurations immergées dans l’huile et de type sec.

Capable d'accueillir des transformateurs jusqu'à 1600 kVA.

Dispose d'une enceinte de protection en matériaux isolants ou métalliques.

Équipement de distribution basse tension

Comprend des panneaux de distribution d'énergie, des panneaux d'éclairage, des panneaux de mesure et des panneaux de compensation de puissance réactive.

Equipé de systèmes de contrôle automatique de la température et de la condensation.

Aide à fournir une alimentation efficace à l’utilisateur final.

Caractéristiques des sous-stations de type conteneur

(1) Technologie avancée, sûre et fiable ; (2) Degré élevé d’automatisation ; (3) Préfabrication en usine ; (4) Options de configuration flexibles ; (5) Rentable avec des résultats rapides ; (6) empreinte compacte ; (7) Conception esthétique qui s’intègre bien à l’environnement.

Classification des sous-stations de type boîte

1) Type modulaire. L'appareillage haute et basse tension et le transformateur sont logés dans une enceinte métallique, avec une allée opérationnelle réservée au sein des équipements de distribution haute et basse tension. Ce type de sous-station de type conteneur est de taille relativement grande et est rarement utilisé aujourd'hui.

(2) Type d'unité intégrée. Au lieu d'utiliser des ensembles complets d'équipements existants, des dispositifs de contrôle et de protection haute et basse tension sont installés directement à l'intérieur de l'enceinte pour former une seule unité. Conçus pour un fonctionnement sans entretien, ces boîtiers ne disposent pas d'allée de commande et sont compacts ; elles sont également connues sous le nom de sous-stations de type boîte de style européen ou de type standard.

(3) Type intégré. Cette conception simplifie les dispositifs de contrôle et de protection haute tension en abritant à la fois l'équipement de distribution haute et basse tension et le corps principal du transformateur dans le réservoir d'huile du transformateur, formant ainsi une seule unité. Il est encore plus compact, avec un volume comparable à celui d'un transformateur immergé dans l'huile de même capacité, soit environ un tiers de la taille d'une sous-station de type boîte de style européen. Elle est également connue sous le nom de sous-station de type boîte de style américain ou de sous-station de type boîte de type compact.

Types et modèles desous-station en forme de boîtes

sous-station en forme de boîteLes s sont disponibles dans une variété de modèles et de configurations pour répondre à différents besoins opérationnels. Chaque modèle est soigneusement conçu pour offrir des avantages spécifiques et répondre aux besoins uniques des utilisateurs.

Modèles courants

Modèles d'appareillage haute tension

Modèles d'armoires de transformateur de type sec

Modèles d'appareillage basse tension

Modèles standards mondiaux

Style européen: De plus grande taille avec des composants centralisés.

Style américain: Offre de meilleures performances de refroidissement mais est plus grand.

Intégré: Encombrement plus réduit, mais offre des avantages similaires au style américain.

Directives d'exploitation et d'entretien

Des stratégies d'exploitation et de maintenance efficaces sont essentielles à la durée de vie et à la fiabilité dessous-station en forme de boîtes. Des activités d'inspection et de maintenance régulières évitent les pannes inattendues et garantissent une alimentation électrique ininterrompue.

Exigences opérationnelles de base

Installer sur une plate-forme surélevée pour empêcher l’infiltration d’eau.

Assurer une connexion fiable au réseau de mise à la terre pour garantir la sécurité.

Gardez la zone autour de la sous-station propre et exempte de débris.

Inspections et entretien réguliers

Inspectez régulièrement les équipements et les transformateurs haute tension.

Effectuer des tests d'isolation pour garantir un fonctionnement sûr.

Entretenez le système de refroidissement pour éviter la surchauffe.

Défis et considérations

Alors quesous-station en forme de boîteMême s'ils offrent de nombreux avantages, ils présentent également des défis qui nécessitent un examen attentif. Ces défis couvrent divers aspects, notamment l’impact environnemental et les limites opérationnelles.

Considérations environnementales et de sécurité

Risque de surchauffe et nécessité d'une ventilation adéquate.

Impacts environnementaux potentiels dus à une élimination inappropriée des matériaux.

Mesures de sécurité pour empêcher tout accès non autorisé.

Limites opérationnelles

Limites de capacité de certains modèles de transformateurs.

La nécessité d’une maintenance continue pour éviter les problèmes opérationnels.

Défis liés à l'intégration avec les systèmes existants.

Conclusion

Une sous-station de type boîte est une unité métallique fermée et assemblée en usine pour la transformation et la distribution d'énergie MT-BT, intégrant des composants de base (appareillage haute tension, transformateur, équipement basse tension) comme alternative « plug-and-play » aux sous-stations traditionnelles.

Il présente une technologie avancée, une configuration flexible, une taille compacte et une rentabilité, avec trois types principaux (modulaire, de style européen, de style américain) et divers modèles pour répondre à différents besoins. Un fonctionnement et une maintenance appropriés sont essentiels pour relever des défis tels que la surchauffe et les problèmes d'intégration.

CEHO Electric excelle avec son principal avantage de personnalisation flexible, offrant des solutions sur mesure (tension, capacité, scénarios d'application) couvrant tous les modèles standard. Il utilise des composants de base de haute qualité et des transformateurs strictement contrôlés pour la stabilité, ainsi qu'un contrôle intelligent basse tension. Avec une préfabrication standardisée, une maintenance conviviale et un service après-vente professionnel, il fournit des solutions électriques efficaces, sûres et rentables.

Si vous avez des besoins connexes, veuillez visiter notre site Web pour plus d'informations ou consulter directement notre équipe de professionnels. Rappelez-vous, en choisissantCEHO c’est choisir la fiabilité et l’innovation !

FAQ sur les sous-stations de type boîte (sous-stations préfabriquées/compactes)S

Informations de base

Q1 : Qu’est-ce qu’une sous-station de type boîte ?

R : Une sous-station de type boîte, également appelée sous-station préfabriquée ou compacte, est une unité fermée et assemblée en usine qui intègre tous les composants essentiels d'une sous-station électrique traditionnelle dans un seul boîtier métallique résistant aux intempéries. Il est utilisé pour la transformation et la distribution d'énergie moyenne tension (MT) en basse tension (BT), agissant comme une alternative « plug-and-play » aux grands bâtiments de sous-stations en brique et mortier.

Q2 : Quels sont les principaux composants d’une sous-station de type boîte ?

R : Il se compose de trois compartiments principaux, chacun jouant un rôle essentiel dans la conversion et la distribution d’énergie :

Appareillage haute tension : fonctionne généralement à 10 kV ou 35 kV, équipé d'unités principales en anneau, de disjoncteurs à vide et de fusibles limiteurs de courant.

Transformateurs : disponibles dans des configurations immergées dans l'huile et de type sec, capables d'atteindre jusqu'à 1 600 kVA, avec une enveloppe de protection isolante ou métallique.

Équipement de distribution basse tension : comprend les panneaux de distribution d'énergie, les panneaux d'éclairage, les panneaux de mesure, les panneaux de compensation de puissance réactive et les systèmes de contrôle automatique de la température/condensation.

Caractéristiques

Q3 : Quelles sont les principales caractéristiques des sous-stations de type boîte ?

R : Les principales caractéristiques sont : (1) Technologie avancée, sûre et fiable ; (2) Degré élevé d’automatisation ; (3) Préfabrication en usine ; (4) Options de configuration flexibles ; (5) Rentable avec des résultats rapides ; (6) empreinte compacte ; (7) Conception esthétique qui se fond dans l’environnement.

Classement et modèles

Q4 : Quelles sont les principales classifications des sous-stations de type boîte ?

R : Il existe trois types principaux :

Type modulaire : l'appareillage et le transformateur haute et basse tension se trouvent dans une enceinte métallique avec une allée opérationnelle ; relativement grand et rarement utilisé maintenant.

Type d'unité intégrée : les dispositifs de contrôle/protection haute et basse tension sont directement installés dans l'enceinte (pas d'allée opérationnelle), sans entretien, compacts ; également appelé style européen ou type standard.

Type intégré : l'équipement de distribution haute et basse tension et le corps principal du transformateur sont logés dans le réservoir d'huile du transformateur, plus compact (environ 1/3 de la taille du style européen) ; également appelé style américain ou type compact.

Q5 : Quels modèles de sous-stations de type boîte sont disponibles ?

R : Il existe différents modèles pour répondre à différents besoins, notamment : modèles d'appareillage de commutation haute tension, modèles d'armoires de transformateur de type sec, modèles d'appareillage de commutation basse tension, modèles standard mondiaux (style européen : plus grand avec des composants centralisés ; style américain : meilleur refroidissement mais plus grand ; intégré : empreinte plus petite avec des avantages de style américain).

Fonctionnement et entretien

Q6 : Quelles sont les exigences opérationnelles de base pour les sous-stations de type boîte ?

R : Les exigences de base sont les suivantes : (1) Installer sur une plate-forme surélevée pour empêcher la pénétration de l'eau ; (2) Assurer une connexion fiable au réseau de mise à la terre pour des raisons de sécurité ; (3) Gardez la zone autour de la sous-station propre et exempte de débris.

Q7 : Quelles inspections et maintenances régulières sont nécessaires pour les sous-stations de type boîte ?

R : L'entretien régulier comprend : (1) L'inspection des équipements et des transformateurs haute tension ; (2) Effectuer des tests d'isolation pour garantir un fonctionnement sûr ; (3) Entretenir le système de refroidissement pour éviter la surchauffe.

Défis et considérations

Q8 : Quelles considérations environnementales et de sécurité doivent être prises en compte pour les sous-stations de type boîte ?

R : Les principales considérations sont les suivantes : (1) Risque de surchauffe nécessitant une ventilation adéquate ; (2) Impacts environnementaux potentiels liés à une élimination inappropriée des matériaux ; (3) Mesures de sécurité pour empêcher tout accès non autorisé.

Q9 : Quelles sont les limites opérationnelles des sous-stations de type boîte ?

R : Les principales limitations sont : (1) Limitations de capacité de certains modèles de transformateur ; (2) Nécessité d'une maintenance continue pour éviter les problèmes opérationnels ; (3) Défis liés à l'intégration avec les systèmes existants.
