Que dois-je faire si le transformateur immergé dans l’huile fuit de l’huile ?

En tant qu'équipement de base du système électrique, les transformateurs immergés dans l'huile jouent un rôle essentiel dans le processus de transport et de distribution d'énergie. Leur fonctionnement stable est directement lié à l’alimentation électrique fiable du système électrique. Les fuites d’huile sont l’un des défauts les plus courants et les plus typiques des transformateurs immergés dans l’huile. S'il ne peut pas être découvert et traité à temps, il polluera non seulement l'environnement et gaspillera des ressources, mais entraînera également une baisse du niveau d'huile isolante, une diminution des performances d'isolation et, dans les cas graves, il pourra même provoquer des accidents majeurs tels qu'une rupture de l'isolation et un grillage des enroulements.

Par conséquent, l’établissement d’un plan scientifique et systématique de détection et de traitement des fuites d’huile est d’une grande importance pour garantir le fonctionnement fiable à long terme des transformateurs.

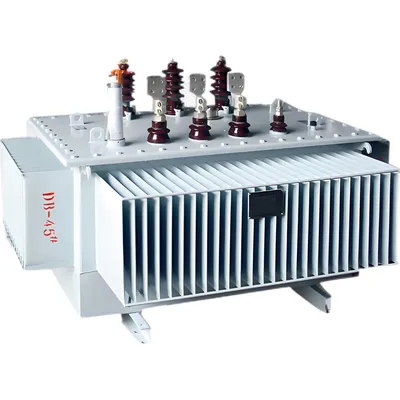

I. Importance du transformateur immergé dans l'huile

En tant qu'équipement de base du système électrique, les transformateurs immergés dans l'huile jouent un rôle clé irremplaçable dans le processus de transmission et de distribution d'énergie. Il réalise l'augmentation ou la diminution de la tension grâce au principe de l'induction électromagnétique, répondant ainsi à la demande d'énergie électrique dans différentes liaisons et réduisant efficacement la perte d'énergie lors du transport de puissance.

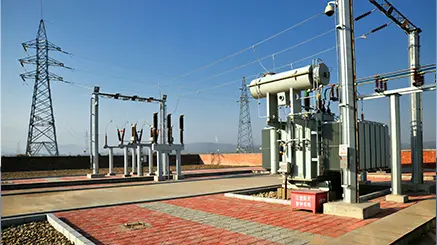

Dans les systèmes électriques modernes, les transformateurs immergés dans l'huile sont largement utilisés dans les centrales électriques, les sous-stations et les réseaux de distribution en raison de leur facilité d'entretien, de leur faible coût et de leur large gamme d'applications. En particulier dans des conditions de fonctionnement à charge élevée, les transformateurs immergés dans l'huile peuvent compter sur leurs bonnes performances de dissipation thermique et leurs caractéristiques d'isolation stables pour garantir une alimentation continue et fiable du système électrique. Cependant, à mesure que la demande d'énergie continue de croître, la pression de fonctionnement du transformateur a également augmenté, ce qui fait de sa stabilité et de sa sécurité une condition préalable importante pour garantir la qualité de l'alimentation électrique. Par conséquent, une étude approfondie des caractéristiques de fonctionnement et de la technologie de traitement des défauts des transformateurs immergés dans l’huile revêt une grande importance pour améliorer la fiabilité globale du système électrique.

II. Les principaux risques de fuite d'huile des transformateurs immergés dans l'huile

Avant d’aborder la détection et le traitement, il est nécessaire de clarifier les conséquences possibles d’une fuite d’huile :

• Diminution des performances d'isolation : Si le niveau d'huile est trop bas, les enroulements et le noyau de fer seront exposés à l'air, deviendront humides et s'oxyderont, entraînant une diminution de la résistance de l'isolation.

• Risque d'incendie : l'huile de transformateur qui fuit est inflammable et peut facilement provoquer un incendie lorsqu'elle entre en contact avec des composants à haute température ou des étincelles électriques.

• Pollution de l'environnement : L'huile de transformateur contient une variété de substances toxiques et nocives, qui contamineront le sol et l'eau après une fuite.

• Pertes économiques : les réapprovisionnements fréquents en huile, les arrêts pour maintenance et les pertes dues aux pannes augmenteront considérablement les coûts d'exploitation et de maintenance.

III. Emplacements courants et causes des fuites d'huile dans les transformateurs immergés dans l'huile

Emplacements de fuite courants Principales raisons

• Mauvaise qualité du soudage, concentration des contraintes, corrosion et perforation au niveau des soudures et des raccords à brides
• Joints (joints, bagues d'étanchéité) vieillissement du matériau, perte d'élasticité, déformation permanente par compression
• Le capuchon du boîtier est desserré, le joint n'est pas étanche et la pression interne est trop élevée
• Le fonctionnement fréquent du changeur de prises entraîne une usure et une défaillance des joints
• Mauvaise installation et fatigue vibratoire au niveau de la connexion entre le radiateur et le réservoir de carburant

IV. Méthodes de détection des fuites d'huile dans les transformateurs immergés dans l'huile

Pour les fuites de gravité variable, une combinaison d’inspections de routine, de contrôles périodiques et de tests spécialisés doit être utilisée.

1. Méthode d'inspection de l'apparence

La méthode d'inspection visuelle est une méthode d'inspection traditionnelle qui observe visuellement la surface externe du transformateur pour rechercher des taches d'huile, des taches d'huile et d'autres signes de fuite. Le processus opérationnel de cette méthode est relativement simple, reposant principalement sur l'observation visuelle et le jugement empirique du personnel d'inspection, et présente une grande facilité de mise en œuvre dans des applications pratiques. Plus précisément, le personnel d'inspection doit inspecter un par un le réservoir du transformateur, les soudures, les raccords à bride et les autres pièces susceptibles de fuir, en accordant une attention particulière à la présence de résidus d'huile ou de propagation d'huile. De plus, la méthode d’inspection visuelle peut être combinée avec des aides simples telles qu’une lampe de poche ou une loupe pour améliorer l’identification des signes subtils de fuite. Cependant, bien que cette méthode présente les avantages d'une opération simple et d'un faible coût, sa précision de détection est faible, il est difficile de détecter des problèmes de fuite cachés ou traces, et elle dépend fortement de l'expérience subjective du personnel d'inspection, ce qui peut conduire à une erreur d'appréciation ou à une détection manquée. Par conséquent, les méthodes d’inspection visuelle sont souvent utilisées comme méthode de dépistage préliminaire plutôt que comme solution autonome de détection des fuites d’huile.

2. Méthode de test de résistance

La méthode de test de pression est une méthode qui applique une certaine pression à l’intérieur du transformateur et surveille les changements de pression pour déterminer les fuites. Le principe de base de cette méthode est que lorsqu'il y a un point de fuite à l'intérieur du transformateur, la pression appliquée diminue en raison de la fuite, et l'emplacement et la gravité de la fuite peuvent être analysés grâce à la courbe de changement de pression. Le processus de fonctionnement spécifique comprend : d'abord le remplissage de l'intérieur du transformateur avec de l'air sec ou du gaz inerte jusqu'à une valeur de pression prédéterminée, puis la fermeture de la vanne d'entrée d'air et la surveillance continue des changements de pression. Si le taux de chute de pression dépasse le seuil fixé, cela indique l'existence d'une fuite ; au contraire, il peut être déterminé au préalable que les performances d’étanchéité de l’équipement sont bonnes. La méthode de test de pression présente une sensibilité élevée dans la détection de points de fuite plus importants et est particulièrement adaptée aux tests de réception des transformateurs nouvellement installés ou révisés. Cependant, cette méthode présente également certaines limites, telles qu’une mauvaise détection des petites fuites ou des fuites peu visibles, et l’incapacité de localiser avec précision l’emplacement spécifique du point de fuite. De plus, la mise en œuvre de la méthode de test de résistance nécessite un équipement professionnel et un soutien technique, et le processus opérationnel est relativement complexe, de sorte que son application pratique est souvent limitée par des scénarios.

3. Méthode de détection des fuites par fluorescence

Convient pour rechercher de petits points de fuite.

Principe : ajoutez un agent fluorescent à l'huile du transformateur, faites fonctionner pendant un certain temps et utilisez une lampe ultraviolette pour irradier la zone suspecte. La zone de fuite émettra une fluorescence brillante.

Avantages : Haute sensibilité, capable de localiser les micro points d’infiltration.

Inconvénients : L'opération est relativement complexe et nécessite un arrêt ou une vidange de l'huile.

4. Méthode de test par ultrasons

Convient aux pièces internes ou cachées qui ne peuvent pas être observées visuellement.

Principe : utiliser des capteurs à ultrasons pour capturer les signaux d'ondes sonores à fréquence spécifique générés lors d'une fuite.

Avantages : Sans contact, non affecté par les interférences électromagnétiques.

Inconvénients : Il est fortement affecté par le bruit ambiant et nécessite un jugement expérimenté.

5. Détection par imagerie thermique infrarouge

Principalement utilisé pour aider à analyser les anomalies de température causées par des fuites.

• Principe : Une fuite entraîne un mauvais débit d'huile local ou un volume d'huile insuffisant, provoquant une répartition anormale de la température.

• Scénario d'application : jugement global combiné à d'autres moyens, non utilisé seul comme critère de fuite.

V. Plan de traitement des fuites d'huile pour les transformateurs immergés dans l'huile

Adoptez différentes stratégies de traitement en fonction de la gravité et de l’emplacement spécifique de la fuite.

1. Traitement des fuites mineures (comme les joints vieillissants)

• Serrer les boulons : Pour les connexions à bride, serrer les boulons uniformément dans l'ordre diagonal pour éviter les biais.
• Remplacez les joints : sélectionnez un caoutchouc résistant à l'huile (tel que le caoutchouc nitrile, le caoutchouc fluoré) qui est conforme au matériau de conception d'origine ou qui offre de meilleures performances ; Nettoyez la rainure d'étanchéité pour garantir l'absence de taches d'huile ou d'impuretés ; Serrez selon le couple spécifié pour éviter d'endommager le joint ou la déformation de la bride causée par un serrage excessif.

2. Traitement des fuites de soudure

• Réparation par soudage à l'huile (réparation d'urgence uniquement) : mettre en œuvre strictement le système de permis de travail à chaud ; Nettoyez les taches d'huile autour du point de fuite et isolez-les avec un chiffon en amiante ; Utilisation d'un soudage par points à faible courant et rapide pour éviter de brûler la boîte et de provoquer des projections d'huile.
• Vidange d'huile et réparation par soudage (pratique recommandée) : Abaisser le niveau d'huile en dessous du cordon de soudure ; Nettoyer le joint de soudure, le ressouder ou le renforcer ;Une fois terminé, effectuez des tests d’injection d’huile sous vide et d’étanchéité.

3. Traitement des fuites graves ou des dommages structurels

En cas de corrosion importante, de fissures ou d’autres situations :

Arrêtez immédiatement le transformateur ; Contactez le fabricant ou l’équipe de maintenance professionnelle pour évaluation.

VI. Mesures préventives et recommandations d’entretien

Le traitement n’est que curatif, la prévention est fondamentale. Il est recommandé de renforcer la gestion sous les aspects suivants :

1. Système d'inspection régulier : combinez des inspections quotidiennes avec des inspections professionnelles mensuelles et trimestrielles pour établir un registre des risques de fuite.

2. Surveillance de l'huile : échantillonnez et analysez régulièrement les données de micro-eau, de perte diélectrique et chromatographiques de l'huile isolante pour détecter les problèmes potentiels à l'avance.

3. Gestion de la durée de vie des joints : remplacement préventif des joints de clé selon le cycle recommandé par le fabricant (généralement environ 10 ans).

4. Traitement anti-corrosion : éliminez la rouille et appliquez une peinture anti-corrosion sur la surface extérieure du réservoir de carburant pour ralentir la corrosion environnementale.

VII. Conclusion

Bien que les fuites d’huile dans les transformateurs immergés dans l’huile soient un défaut courant, ses risques potentiels ne doivent pas être sous-estimés. En adoptant une stratégie de gestion globale « la prévention d'abord, la détection ensuite et la manipulation rapide », combinée à des méthodes de détection scientifiques et à des processus de traitement standardisés, le risque de fuite peut être contrôlé efficacement, la durée de vie des équipements peut être prolongée et un soutien solide peut être fourni pour le fonctionnement sûr et stable du système électrique.
