Transformateur d'instrument combiné moulé en résine époxy triphasé

En tant que fabricant professionnel, Ceho souhaite vous fournir un transformateur d'instruments combiné en résine époxy triphasé. Les caractéristiques de conception des transformateurs combinés incluent une fiabilité sans huile, miniaturisée, élevée et sans entretien. Par exemple, le transformateur adopte une isolation en résine époxy et un moulage sous vide entièrement fermé en résine époxy haute tension, ce qui améliore les performances d'isolation et la sécurité de l'équipement. De plus, les fils et câbles secondaires du transformateur combiné sont connectés à l'aide de boîtes de jonction scellées au plomb, qui ont des fonctions antivol et sont également pratiques pour une vérification sur site.

Paramètres techniques

Les transformateurs combinés comprennent différents types tels que les transformateurs de courant ordinaires, les transformateurs de courant de type traversant, les transformateurs de courant multiprises et les transformateurs de courant avec différents rapports de transformation. Un transformateur de courant ordinaire se compose d'un enroulement primaire, d'un enroulement secondaire, d'un noyau et d'un cadre en fer, d'un boîtier, de bornes de câblage, etc. Le principe de fonctionnement du transformateur de mesure combiné est similaire à celui d'un transformateur. Un transformateur de courant de type traversant n'a pas d'enroulement primaire et génère un flux magnétique à travers un fil passant à travers le noyau de fer, générant ainsi un courant secondaire. Les transformateurs de courant multiprises obtiennent plusieurs rapports de transformation différents en ajoutant plusieurs prises pour répondre aux demandes de différents courants de charge. Les transformateurs de courant avec différents rapports de transformation fournissent plusieurs enroulements indépendants pour répondre aux besoins de différents rapports de transformation et niveaux de précision.

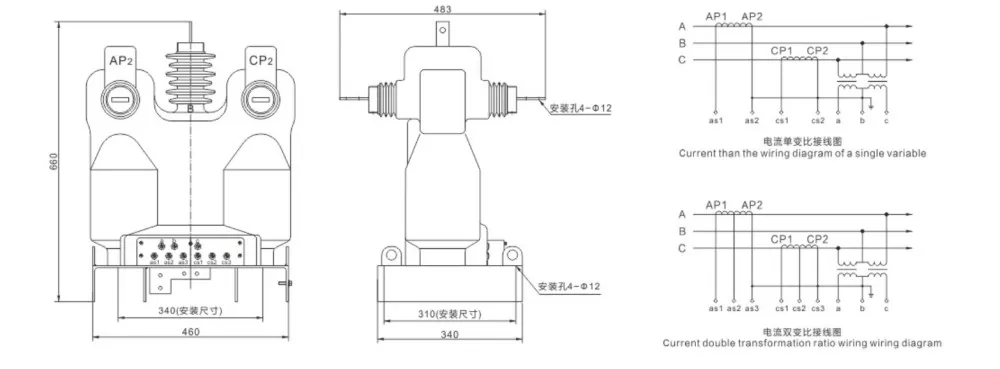

Dessins externes

Application

Les transformateurs d'instruments combinés moulés en résine époxy triphasée sont largement utilisés dans la mesure, la mesure et la protection de l'énergie dans les systèmes électriques. Par exemple, dans les lignes électriques et les lignes de dérivation de 10 kV, les transformateurs combinés sont utilisés pour évaluer les pertes de ligne et pour mesurer l'énergie électrique sur les lignes de dérivation côté haute tension des transformateurs de puissance. De plus, il existe un boîtier de comptage haute tension (transformateur combiné) spécialement conçu, qui est principalement composé d'un transformateur combiné et d'un boîtier de compteur électrique. Il présente les avantages d'une précision de mesure élevée, d'un poids léger, d'une installation facile et d'une protection contre le vol d'électricité.
