Disjoncteur miniature à courant résiduel

Disjoncteur miniature à courant résiduel, Ceho vous propose une classe de dispositifs de sécurité électrique qui peuvent détecter et couper les circuits électriques en cas de fuite dans le circuit. Dans cette fonction également, il peut protéger le personnel et l'équipement contre les chocs électriques, les risques d'incendie ou d'autres dangers causés par une défaillance de ligne, une défaillance d'isolation ou un contact accidentel avec des pièces sous tension.

Ce produit fonctionne sur la base de la loi actuelle de Kirchhoff, ce qui signifie que le courant total entrant dans le nœud est égal au courant total sortant du nœud. Les courants sous tension et neutre dans un circuit normal sont équilibrés. Mais si un défaut survient, une partie du courant circule vers la terre. Le RCCB est capable de détecter ce déséquilibre et de réagir rapidement pour déclencher et ouvrir le circuit.

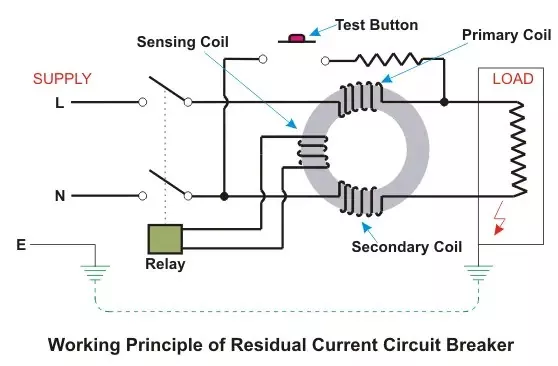

À l’intérieur se trouve un transformateur toroïdal avec trois bobines, à savoir la bobine sous tension, la bobine neutre et la bobine d’induction. Lorsque les courants sont équilibrés, la bobine sous tension et la bobine neutre produisent des flux magnétiques égaux et opposés. Au contraire, en cas de déséquilibre, un flux magnétique résiduel sera généré, de sorte que la tension induite dans la bobine d'induction déclenche le relais pour ouvrir les contacts du disjoncteur à courant résiduel afin de terminer le circuit.

Points clés de nos produits

· Disjoncteur miniature à courant résiduel : un dispositif de sécurité qui détecte et coupe un circuit en cas de courant de fuite dans le circuit.

·Principe de fonctionnement : La loi actuelle de Kirchhoff, comme mentionné ci-dessus, détecte le déséquilibre entre le courant et le neutre et se déclenche pour prévenir le danger.

·Type : le RCCB peut être divisé en types AC, A, B et F, adaptés à différents courants de fuite et applications, si nécessaire, vous pouvez nous contacter pour des conseils de sélection, nous vous aiderons à prendre pleinement en compte le type de charge, le courant de fonctionnement résiduel nominal (I Détail n), le courant nominal (In) et le nombre de pôles requis pour le circuit, puis à formuler des jugements et des recommandations.

·Avantages : le RCCB offre la protection nécessaire contre les chocs électriques et les incendies, prend en charge différents types de courants et de charges et est facile à installer et à entretenir.

Le disjoncteur miniature à courant résiduel est doté d'un bouton de test qui vérifie le fonctionnement en générant un petit courant de fuite. Lorsque le bouton est enfoncé, le fil sous tension côté charge sera connecté à la ligne zéro de l'alimentation, contournant la bobine de ligne zéro, et le courant sera déséquilibré, et le déclenchement sera déclenché dans des circonstances normales. S'il n'y a pas de déclenchement, il peut s'agir d'un défaut du RCCB ou d'une erreur de câblage nécessitant une réparation ou un remplacement.

Types de produits

Nous avons déjà mentionné différents types de disjoncteurs miniatures à courant résiduel. Ceho vous les présentera en détail afin que vous puissiez les choisir facilement.

● Type AC : ne répond qu'au courant alternatif pur. Si vous souhaitez des applications à usage général avec des équipements électroniques ou des onduleurs qui ne produisent pas de courants continus ou pulsés, choisissez-le.

● Type A : sensible au courant alternatif et au courant continu pulsé. Il existe des appareils électroniques qui génèrent du courant redressé ou coupé, tels que des ordinateurs, des téléviseurs ou des lumières LED, qui peuvent être utilisés.

● Type B : Répond au courant alternatif, au courant continu pulsé et au courant continu fluide. Il est suggéré qu'il existe des appareils qui génèrent une alimentation CC fluide à utiliser, et que les onduleurs solaires, les chargeurs de batterie et les véhicules électriques sont plus courants dans notre coopération.

● Type F : répond au courant alternatif, au courant continu pulsé, au courant continu doux et au courant alternatif haute fréquence jusqu'à 1 kHz. Convient pour convertisseur de fréquence, cuisinière à induction ou variateur, etc. produira un équipement de courant haute fréquence.
