Comprendre en un coup d'œil : quelles sont les technologies de base et les applications essentielles des appareillages de commutation basse tension ?

L'appareillage de commutation basse tension est l'équipement de base des systèmes modernes d'alimentation et de distribution d'énergie, principalement utilisé pour la distribution d'énergie, le contrôle des circuits, la protection contre les surcharges, la protection contre les courts-circuits, la protection contre les fuites à la terre et la surveillance de l'alimentation. Il est largement appliqué dans les usines, les bâtiments, les centres de données, les hôpitaux, les centres commerciaux, l'ingénierie municipale et d'autres domaines. Doté d'une structure compacte, d'une sécurité et d'une fiabilité élevées, d'une maintenance pratique et d'une intelligence élevée, c'est l'équipement clé pour assurer un fonctionnement stable des systèmes électriques. Cet article présente en détail les points techniques fondamentaux de l'appareillage basse tension en termes de structure, de paramètres, de performances, de sélection et d'application.

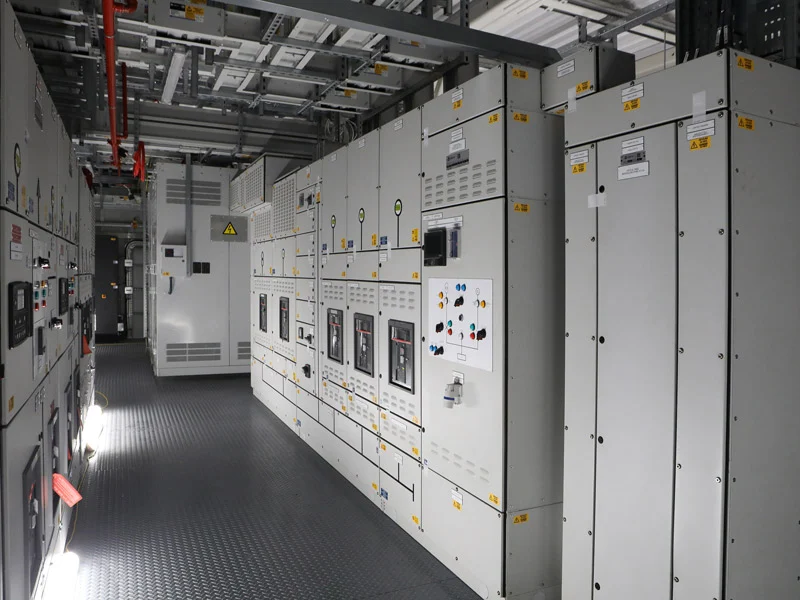

1. Principaux composants de l'appareillage basse tension

L'appareillage basse tension typique adopte unstructure d'isolation indépendante à trois compartiments pour une sécurité, une fiabilité et une maintenabilité accrues :

UN.Compartiment disjoncteur: Disposé verticalement, capable de contenir plusieurs disjoncteurs ; chaque circuit est séparé indépendamment sans interférence.

B.Compartiment de bus: Situé derrière le compartiment disjoncteur et isolé par des cloisons isolantes pour empêcher efficacement la propagation des défauts.

C.Compartiment pour câbles: Situé à l'arrière ou à l'avant de l'armoire, pratique pour le raccordement et la maintenance des câbles, avec un espace spacieux et un câblage standardisé.

Par style d’exploitation et de maintenance :

D.Accessible par l'arrière: Structure standard traditionnelle avec grand espace de maintenance.

E.Accessible par l'avant: Montage mural, profondeur réduite, gain de place.

La conception du compartiment indépendant évite tout contact accidentel avec des pièces sous tension pendant la maintenance, limite la plage de défauts d'arc et améliore considérablement la sécurité de l'équipement et du personnel.

2. Paramètres clés

3. Indices de performance électrique de base

a. Courant de tenue aux courts-circuits (SCCR)

Courant de court-circuit maximal que l'appareillage peut supporter en toute sécurité pendant une courte période lors d'un défaut, qui détermine la résistance aux courts-circuits de l'équipement et constitue une garantie importante pour un fonctionnement sûr.

b. Courant de tenue à court terme

Courant de court-circuit que l'appareillage peut supporter sans déformation ni dommage dans un délai spécifié (généralement 1 seconde ou 0,5 seconde), garantissant que le système ne s'effondre pas en cas de défaut.

c. Évaluation des interruptions

Courant de défaut maximum qu'un disjoncteur peut interrompre en toute sécurité. Il doit être supérieur au courant de court-circuit attendu du système, sinon cela provoquerait une explosion ou un incendie.

d. Indice de protection contre la pénétration (indice IP)

· IP30 : empêche le contact des doigts avec les pièces sous tension

· IP40 : Empêche l'entrée de corps étrangers ≥1 mm de diamètre

· IP54 : étanche à la poussière et aux éclaboussures, adapté aux environnements humides et poussiéreux

e. Limite d'augmentation de la température

Selon les normes nationales, l'augmentation de la température de l'appareillage en fonctionnement à long terme au courant nominal ne doit pas dépasser la limite, garantissant ainsi la stabilité de l'isolation et une durée de vie prolongée.

4. Points clés techniques de base de l’appareillage basse tension

(1).Structure des armoires et technologie de compartimentage

Adopte trois compartiments isolés indépendants : compartiment disjoncteur, compartiment bus et compartiment câbles, empêchant efficacement la propagation de l'arc et améliorant la sécurité de fonctionnement et de maintenance.

(2)Technologie de tenue aux courts-circuits et aux courts-circuits

Équipé d'une forte résistance aux courts-circuits, d'un SCCR strictement adapté et d'un courant de tenue de courte durée pour garantir l'absence de déformation, de déplacement du bus ou d'effondrement du système en cas de défauts.

(3)Technologie d'interruption de disjoncteur et de coordination sélective

Le pouvoir de coupure correspond au courant de défaut maximum du système. La sélectivité régionale est réalisée grâce à un court délai et à une coordination de protection instantanée, limitant les pannes au seul circuit défectueux.

(4)Conception de systèmes de jeux de barres et contrôle de l’augmentation de la température

Disposition des jeux de barres à faible impédance, à faibles pertes et à dissipation thermique élevée pour contrôler strictement l'augmentation de la température de fonctionnement à long terme, garantissant ainsi la capacité de courant, la durée de vie de l'isolation et la stabilité de l'équipement.

(5)Technologie de protection et de mesure intégrée

Intègre la protection contre les surcharges, les courts-circuits, les fuites à la terre, les surtensions, les sous-tensions, les pertes de phase et les arcs électriques, avec des compteurs et des capteurs intelligents pour une sécurité totale.

(6)Technologie intelligente et numérique

Prend en charge la surveillance en ligne, le contrôle à distance, la pré-alarme de panne, les statistiques énergétiques et les réseaux de communication, ainsi que la mise à niveau vers un fonctionnement intelligent et sans surveillance basé sur le cloud.

(7)Protection contre la pénétration et adaptabilité environnementale

Conforme aux niveaux de protection IP30-IP54, s'adaptant à l'humidité, à la poussière, à la corrosion et aux environnements à haute et basse température pour une polyvalence et une durabilité améliorées.

(8)Conception modulaire et standardisée

Les unités modulaires, les interfaces standardisées et l'expansion flexible raccourcissent les délais de production, d'installation et de mise en service et réduisent les coûts globaux.

5. Fonctions de protection

L’appareillage basse tension est équipé de multiples protections pour assurer la sécurité du système :

l Protection contre les surcharges

l Protection instantanée contre les courts-circuits

l Protection contre les courts-circuits

l Protection contre les défauts à la terre / fuites à la terre

l Protection contre les surtensions et les sous-tensions

l Protection contre la perte de phase et l'ordre des phases

l Détection de défaut d'arc (AFD)

l L’appareillage intelligent avancé fournit également :

l Surveillance de la température en ligne

l Surveillance des décharges partielles

l Analyse de la qualité de l'énergie

l Alarme de panne à distance

6. Types structurels courants

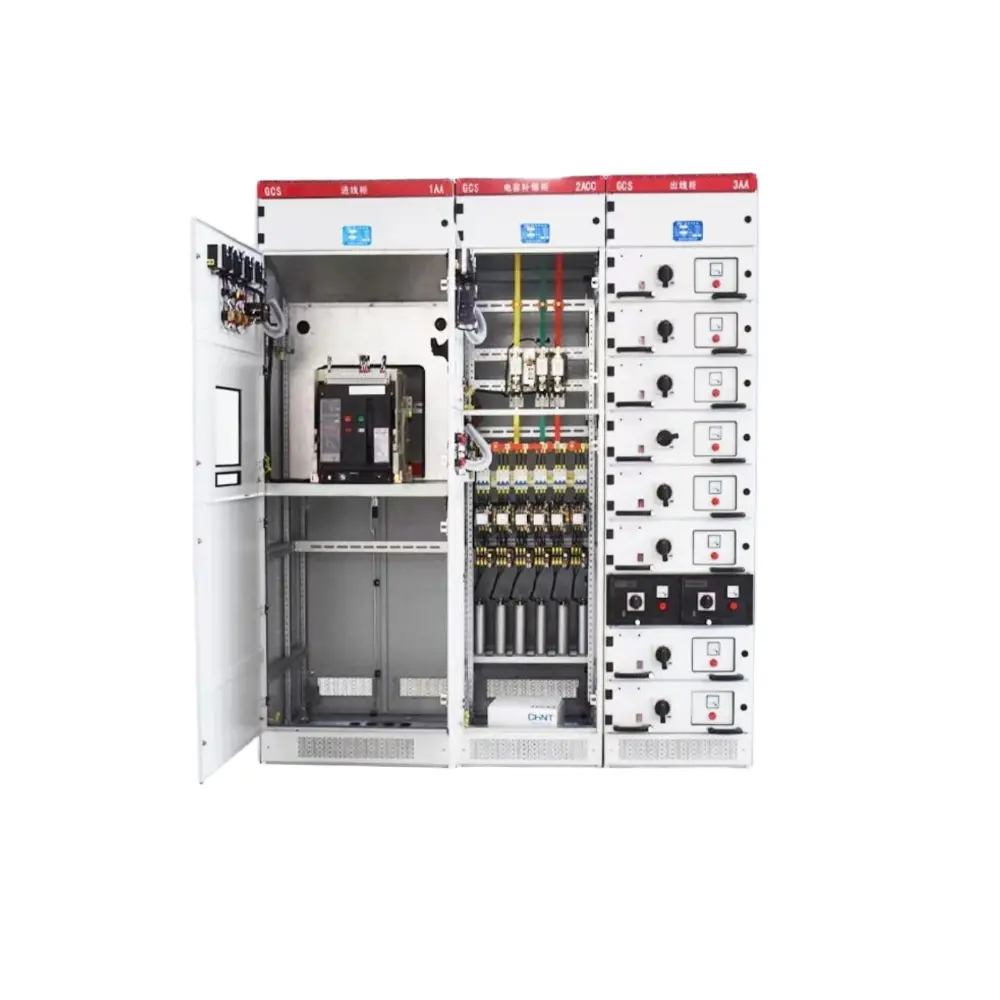

Appareillage de commutation de type fixe

Structure simple, faible coût, haute fiabilité, adaptée aux scénarios généraux de distribution d'énergie.

Appareillage de commutation à tiroir

Chaque circuit est un tiroir indépendant ; la maintenance peut être effectuée en retirant un seul tiroir sans coupure de courant, sans affecter les autres circuits. Idéal pour les hôpitaux, les centres de données et les lignes de production nécessitant une grande fiabilité.

Appareillage de commutation de type débrochable

Le disjoncteur principal peut être entièrement retiré pour une maintenance plus sûre et plus rapide.

7. Différences entre les appareillages basse tension et les tableaux de distribution

Appareillage de commutation : Disjoncteurs entièrement fermés, isolés par compartiment, débrochables, tenue de courte durée de 30 cycles, prenant en charge la coordination sélective, sécurité supérieure.

Tableau de distribution : structure ouverte, disjoncteurs fixes, tenue de courte durée à seulement 3 cycles, coût inférieur.

L'appareillage de commutation est plus adapté aux charges principales entrantes, de couplage et importantes ; les tableaux de distribution sont utilisés pour la distribution d’énergie aux terminaux.

8. Appareillage intelligent basse tension

L’appareillage intelligent intègre :

① Disjoncteurs intelligents

② Capteurs de courant/tension/température

③ Dispositifs de protection basés sur un microprocesseur

④ Instruments de gestion de l'énergie

⑤ Communication 4G/WiFi/Ethernet

Il prend en charge :

① Surveillance et contrôle à distance

② Statistiques et analyses de consommation d'énergie

③ Pré-alarme de défaut et enregistrement automatique

④ Lien avec des systèmes de distribution d'énergie intelligents

Il s’agit d’une configuration standard pour les usines intelligentes, les bâtiments intelligents et les centres de données.

9. Cas d'application typiques

l Grandes usines de fabrication automobile

Fournit la distribution d'énergie principale et le contrôle du moteur pour les ateliers d'emboutissage, de soudage, de peinture et d'assemblage. L'appareillage intelligent de type tiroir permet une maintenance continue et une localisation précise des défauts, garantissant ainsi une continuité de production 24h/24 et 7j/7.

l Grands centres de données (niveau IV)

Adopte une distribution d'énergie redondante à double bus, prenant en charge l'alimentation d'armoire haute densité avec une commutation au niveau de la milliseconde. La disponibilité du système atteint 99,999 %, idéale pour un fonctionnement ininterrompu 7×24.

l Grands complexes commerciaux et centres commerciaux

Distribue l'énergie pour l'éclairage, le CVC, les ascenseurs, la lutte contre les incendies et les circuits d'atelier. La surveillance intelligente des boucles et les statistiques de consommation d'énergie optimisent la gestion de l'énergie et réduisent les coûts d'exploitation.

l Usines d’eau urbaines et usines de traitement des eaux usées

Alimente les pompes, les ventilateurs, les grilles et les systèmes de dosage dans des environnements humides et poussiéreux. Une protection complète garantit un fonctionnement stable de l'approvisionnement en eau municipal et du traitement des eaux usées.

l Hôpitaux et centres médicaux de catégorie A

Fournit une distribution à double alimentation hautement fiable pour les salles d’opération, les unités de soins intensifs, les laboratoires et les centres d’imagerie. La commutation sans interruption garantit la sécurité médicale.

l Centrales photovoltaïques et éoliennes

Utilisé pour la confluence de l'onduleur, le contrôle connecté au réseau et la distribution d'énergie de stockage d'énergie, adapté aux environnements extérieurs difficiles avec une protection de sécurité complète.

l Aéroports et centres de transport ferroviaire

Assure une alimentation hautement fiable pour les terminaux, les systèmes de sécurité, la billetterie et l’éclairage. La commutation automatique à double alimentation garantit un fonctionnement ininterrompu du centre de transport.

l Résidentiel de grande hauteur et communautés intelligentes

Utilisé pour la distribution d'énergie des bâtiments, l'éclairage public, la lutte contre les incendies, les ascenseurs et les piles de chargement. La structure compacte et la protection complète améliorent la qualité de l'énergie communautaire.

10. Taille du marché et tendances de développement

Taille du marché

Marché mondial : Environ 54 à 56 milliards de dollars en 2025, et devraient dépasser 83 milliards de dollars d'ici 2032, avec un TCAC de 6 à 7 %.

Marché chinois : Environ 169 milliards de RMB en 2025, soit une croissance de 7,8 % sur un an ; La Chine est le plus grand marché du monde, représentant plus de 21 % de la part mondiale.

Facteurs clés : Nouveaux systèmes électriques, centres de données, nouvelles énergies, fabrication intelligente, infrastructures urbaines et recharge des véhicules électriques.

Tendances de développement

L’intelligence devient la norme

Les disjoncteurs intelligents, les capteurs, l'IoT, la surveillance dans le cloud, la pré-alarme de panne et l'exploitation et la maintenance à distance sont largement adoptés, passant de la « protection passive » à la « prédiction active ».

Fiabilité et mise à niveau de sécurité accrues

La protection contre les arcs électriques, la surveillance des décharges partielles, la surveillance de l'échauffement et la coordination sélective deviennent essentielles ; indice IP plus élevé et résistance aux courts-circuits plus forte.

Vert et économe en énergie

Des bus et composants à faibles pertes et à haut rendement, des matériaux à faible émission de carbone et des processus respectueux de l'environnement, répondant aux objectifs de neutralité carbone.

Part plus élevée de types à tiroirs/retirables

Croissance rapide dans l'industrie, les centres de données, les hôpitaux, etc., prenant en charge une maintenance continue et garantissant une alimentation électrique continue.

Adaptation profonde à la nouvelle énergie

Solutions spéciales pour l'énergie photovoltaïque, l'énergie éolienne, le stockage d'énergie et la recharge des véhicules électriques, avec anti-recharge, protection contre les surtensions et contrôle connecté au réseau.

Modulaire, standardisé, compact

Installation plus rapide, encombrement réduit, extension flexible pour une alimentation électrique haute densité et livraison rapide.

Conclusion

En tant qu'équipement de base des systèmes de distribution d'énergie basse tension, la conception structurelle, la configuration de la protection et le processus de fabrication des appareillages basse tension affectent directement la fiabilité de l'alimentation électrique, la sécurité des équipements et la sécurité du personnel. Poussé par les tendances de l’intelligence, de l’écologisation, de la haute fiabilité et de la modularisation, l’industrie maintiendra une croissance constante. Les capacités haut de gamme, de marque et mondialisées deviendront un élément clé de la compétitivité. Le choix d'un appareillage de commutation fiable et de haute qualité peut améliorer efficacement la stabilité des systèmes de distribution d'énergie, réduire les risques de panne et fournir un support solide pour une alimentation sûre et stable.

FAQ

1. Où les appareillages basse tension sont-ils principalement utilisés ?

Il est utilisé dans les usines, les zones résidentielles, les centres commerciaux, les hôpitaux, les centres de données et les projets municipaux pour la distribution, le contrôle et la protection de l'énergie.

2.Quels sont les principaux types de structures?

Type fixe, type à tiroir et type débrochable, sélectionnés en fonction des exigences de fiabilité.

3.Que signifie l’indice IP ?

IP30/IP40 pour les environnements intérieurs normaux ; IP54 est étanche à la poussière et aux éclaboussures, adapté aux sites humides et poussiéreux.

4.Qu’est-ce que la coordination sélective ?Seul le disjoncteur le plus proche du défaut se déclenche, évitant ainsi les pannes de courant à grande échelle et améliorant la fiabilité de l'alimentation.

5.Quels sont les avantages d’un appareillage intelligent ?

Surveillance à distance, pré-alarme de panne, statistiques énergétiques, enregistrement automatique, fonctionnement intelligent et sans surveillance.

6. L'appareillage de commutation peut-il être personnalisé ?

Oui, nous prenons en charge la personnalisation du courant, de la tension, des circuits, des fonctions, de la taille et du niveau de protection.

7. Quel est le délai de livraison ?

7 à 15 jours pour les produits standards ; 15 à 30 jours pour les projets personnalisés.
