Qu'est-ce que l'appareillage de commutation débrochable basse tension MNS

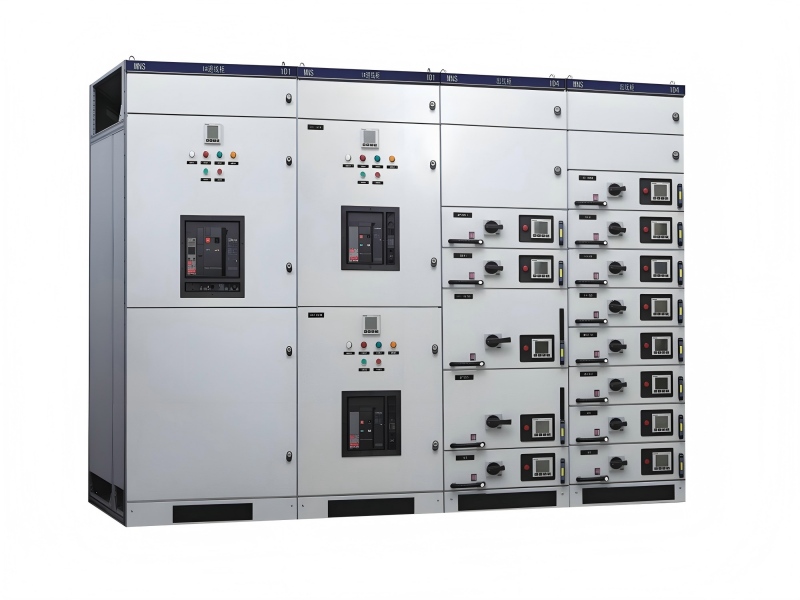

Appareillage de commutation débrochable basse tension MNS

L'appareillage de commutation basse tension débrochable MNS est un dispositif combiné à modules spécialement conçu pour les systèmes de distribution d'énergie basse tension, applicable aux réseaux électriques avec une fréquence alternative de 50-60 Hz et une tension de fonctionnement nominale de 660 V et moins.

Sa structure centrale est assemblée avec des cadres en acier à section C de module 25 mm, présentant une conception à trois positions (connectée/test/séparée) pour les blocs-tiroirs et prenant en charge la configuration mixte de 1 à 3 unités principales ainsi que de 1/4 et 1/2 sous-unités. La hauteur d'installation effective totale de l'armoire atteint 1800 mm. Le courant nominal maximum du jeu de barres horizontal de cet équipement peut atteindre 5 000 A, et le courant de tenue du jeu de barres vertical varie de 900 A à 1 600 A, avec un indice de protection couvrant les normes IP30 à IP54.

Ses scénarios d'application incluent des environnements conventionnels tels que les centrales électriques, les entreprises industrielles et minières et la construction municipale. Après un traitement spécial, il peut également être utilisé dans des environnements extrêmes tels que les plateformes pétrolières offshore et les centrales nucléaires.

Table des matières

1. Structure de base

2. Caractéristiques techniques

3. Adaptabilité environnementale

4. Applications typiques

5. Conception innovante

6. Contrôle qualité

1. Structure de base (modulaire, module E=25 mm)

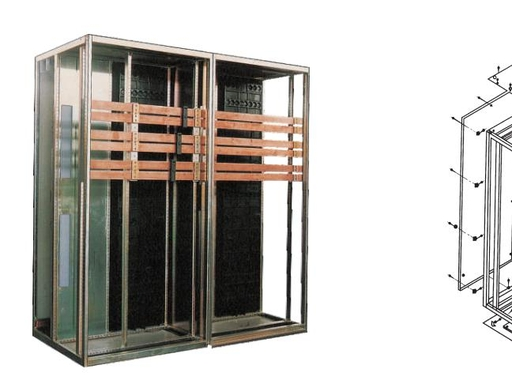

1.1 Cadre d'armoire

- Matériau : Profilés en forme de C en acier laminé à froid avec des trous de module de 25 mm, galvanisés et pulvérisés par poudre pour d'excellentes performances anticorrosion et une mise à la terre fiable.

- Dimensions communes : Hauteur 2200 mm, largeur 400/600/800 mm, profondeur 800/1000 mm.

- Conception de partition : compartiment fonctionnel indépendant, compartiment pour jeux de barres et compartiment pour câbles avec isolation sécurisée entre chaque zone.

1.2 Unités fonctionnelles (type débrochable)

(1) Unité PC (cellule de puissance, entrée/coupleur de bus/alimentation à courant élevé)

- Adopte une configuration de type fixe ou débrochable, équipée de disjoncteurs tels que Emax pour les applications à fort courant.

- Position d'installation : Partie supérieure ou arrière de l'armoire, reliée au jeu de barres principal à haut pouvoir de coupure.

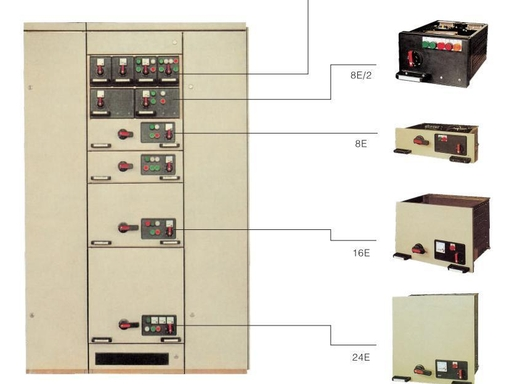

(2) Unité MCC (centre de commande du moteur, sortie de type tiroir)

- Tailles de tiroirs standard : hauteur 100/150/200 mm (4E/6E/8E).

- Fonctions : Contrôle moteur (démarrage direct / démarrage étoile-triangle / démarrage progressif), alimentation électrique, circuits d'éclairage et de commande.

- Trois positions de travail : travail (connecté), test (isolé), débrochable (hors tension), équipé de verrouillages mécaniques pour éviter un mauvais fonctionnement.

(3) Unité de rémunération

- Installé avec des ensembles de condensateurs et de réacteurs pour la compensation de puissance réactive et la suppression des harmoniques.

(4) Unité de dosage

- Equipé de PT, CT et compteurs électriques pour réaliser le comptage de l'énergie électrique et la surveillance opérationnelle.

1.3 Système de jeu de barres

- Jeu de barres principal : barres de cuivre TMY, disposées horizontalement avec des supports isolants pour la distribution d'énergie.

- Barre omnibus de distribution : disposée verticalement et connectée aux tiroirs via des connexions enfichables pour des performances de contact fiables.

- Système de mise à la terre : mise à la terre complète du corps, du cadre et des tiroirs de l'armoire pour garantir des performances de protection continues.

1.4 Protection et sécurité

- Degré de protection : standard IP30, personnalisable IP40/IP54 pour la prévention des chocs électriques et des corps étrangers.

- Dispositifs de verrouillage : verrouillages mécaniques pour tiroirs à trois positions, verrouillages entre disjoncteurs et sectionneurs, ainsi que verrouillages de portes et de disjoncteurs.

- Structure d'isolation : cloisons en plastique technique ignifuge à haute résistance pour la prévention des arcs et la protection contre les contacts accidentels.

2. Caractéristiques techniques

La conception optimisée basée sur la technologie ABB réalise l'assemblage de divers composants grâce à la modularisation. Le bloc-tiroirs est équipé d'un dispositif de verrouillage mécanique pour prendre en charge les opérations de branchement et de débranchement rapides. Le plug-in du circuit principal présente une excellente capacité de tenue à court terme et un pouvoir de coupure élevé, avec une stabilité dynamique et thermique supérieure. Le schéma électrique flexible peut répondre à la plupart des scénarios de distribution d'énergie.

L'armoire adopte une structure squelette épaisse à profil C avec un double traitement anticorrosion de tôle d'acier laminée à froid et de tôle de zinc aluminisée. Les zones fonctionnelles internes comprennent le compartiment des jeux de barres horizontaux, le compartiment des composants électriques et le compartiment des câbles, qui sont physiquement isolés par des plaques en plastique technique ignifuges. L'armoire standard présente une configuration mixte modulaire complète et une forte adaptabilité aux scènes.

3. Adaptabilité environnementale

La plage de température de fonctionnement conventionnelle n'est pas supérieure à +40 ℃ et pas inférieure à -5 ℃ pour la température de l'air ambiant, la température moyenne sur 24 heures ne dépassant pas +35 ℃. En termes de conditions d'humidité, l'humidité relative ne doit pas dépasser 50 % à la température maximale de +40 ℃ et peut atteindre jusqu'à 90 % à +20 ℃.

Les systèmes de dissipation thermique bimode sont configurés pour des environnements spéciaux. Le mode de refroidissement par air adopte des plaques de dissipation thermique mobiles et des filets d'adsorption de charbon actif, tandis que le mode de refroidissement par eau adopte des conduites d'eau en serpentin pour la dissipation thermique par circulation. Le mode de fonctionnement peut être automatiquement commuté en fonction des capteurs d'humidité.

4. Applications typiques

Dans le domaine de la production d'électricité, cet équipement sert d'armoire centrale d'alimentation pour contrôler les moteurs de grande puissance et est équipé de disjoncteurs en série conventionnels. Dans les applications de sous-stations, le jeu de barres vertical adopte une conception de structure à double couche avec des performances de transport de courant continu et stable. Pour les scénarios de l'industrie pétrochimique, des armoires avec un indice de protection IP54 sont sélectionnées et le compartiment des jeux de barres est recouvert d'une peinture résistante aux acides et aux alcalis.

Le modèle breveté amélioré lancé en 2024 ajoute des tiroirs de commande synchrones à tige télescopique électrique et des structures de tamis filtrant rotatif, ce qui améliore l'efficacité opérationnelle et la fiabilité dans les scénarios de production, de transmission et de distribution d'électricité.

5. Conception innovante

Le brevet de modèle d'utilité (CN215221413U) de Jiangsu Linmai Electric en 2024 réalise une opération de liaison multi-tiroirs, avec des tiges télescopiques électriques contrôlant le mouvement synchrone de trois groupes de plaques fixes.

Le brevet d'invention (CN114665407A) de Shandong Dingsheng en 2024 inclut une conception performante résistante à l'humidité. La structure modulaire du tiroir, le système de dissipation thermique bimode et le mécanisme de déclenchement par induction d'humidité améliorent l'adaptabilité dans les environnements humides. Le dispositif de liaison du déflecteur supérieur de l'armoire et du réservoir de stockage d'eau empêche efficacement le reflux des eaux de pluie, et la structure de guidage du flux inférieur améliore l'efficacité du drainage.

6. Contrôle qualité

Le produit a obtenu la certification CCC et met en œuvre la norme GB7251.1-2005 dans le processus de production. Le test en usine comprend un test de rigidité diélectrique à 2 500 V/1 min.

Les spécifications de transport limitent la quantité d'expédition unique à 4 unités maximum et l'écart vertical de levage doit être inférieur à 15 degrés. Lors de la mise en service, plus de trois tests de branchement de tiroir sont nécessaires pour garantir une résistance de contact qualifiée des contacts.

Résumé

L'appareillage MNS est un équipement complet basse tension haut de gamme avec une conception modulaire, une structure débrochable, une sécurité élevée, une maintenance pratique et une extensibilité intelligente. Doté d'une structure fiable, d'une alimentation électrique stable et d'une maintenance flexible, il est devenu l'équipement courant préféré pour les systèmes de distribution d'énergie basse tension dans les projets de construction industriels et clés.
