Lequel a une durée de vie plus longue, un transformateur de type sec ou un transformateur immergé dans l'huile ?

Dans le système électrique, les transformateurs sont considérés comme le « cœur » et constituent un équipement clé indispensable. Parmi eux, les transformateurs de type sec et les transformateurs immergés dans l'huile sont les deux types les plus courants. Sa durée de vie est directement liée à la stabilité et au retour sur investissement du système d'alimentation électrique. De nombreux utilisateurs seront préoccupés par une question lors du choix d'un transformateur : lequel a une durée de vie plus longue, un transformateur de type sec ou un transformateur immergé dans l'huile ?

La réponse est : dans des conditions normales de conception, d’exploitation et de maintenance, la durée de vie théorique des transformateurs immergés dans l’huile est généralement plus longue que celle des transformateurs de type sec. Mais ce n’est pas absolu. La durée de vie réelle dépend du système d'isolation, de la méthode de dissipation thermique, de l'environnement d'exploitation et du niveau de maintenance.

Ensuite, les caractéristiques de durée de vie de ces deux transformateurs seront analysées en détail sous les aspects des principes de conception, de l'environnement de travail, des exigences de maintenance, etc.

I. Différences dans le principe de fonctionnement et la structure

• Transformateur de type sec : utilise de l'air ou des matériaux isolants solides (tels que la résine époxy) pour l'isolation et la dissipation thermique. Il ne contient pas de liquides inflammables. Il est généralement utilisé à l’intérieur ou dans des endroits soumis à des exigences élevées en matière de protection contre l’incendie.

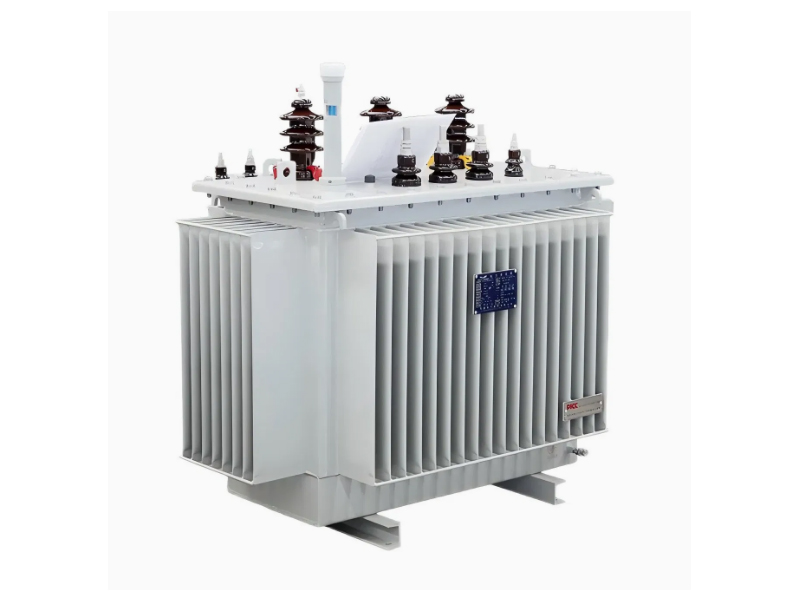

• Transformateur immergé dans l'huile : utilisation d'une huile isolante (telle que de l'huile minérale) comme insulation et milieu de refroidissement, il a une efficacité de dissipation thermique élevée, mais il existe un risque de fuite d'huile et d'inflammabilité. Il est principalement utilisé à l’extérieur ou dans les grandes sous-stations.

II. Analyse des facteurs affectant la durée de vie

(1) Vieillissement de l'isolation

• Transformateur de type sec : matériaux isolants (tels que la résine époxy. Une fois que la résine époxy développe des microfissures dues à la dilatation et à la contraction thermiques, les performances d'isolation sont difficiles à récupérer après l'entrée de l'humidité), elle vieillit facilement lorsqu'elle est exposée à la chaleur, à l'humidité ou à la pollution pendant une longue période, et sa durée de vie est grandement affectée par la température et l'humidité ambiantes.

• Transformateur immergé dans l'huile :

Le papier isolant a été trempé dans l'huile pendant une longue période et possède de fortes capacités de résistance à l'humidité et à l'oxydation. L’huile isolante se détériorera progressivement sous l’action de la température élevée et de l’oxygène, mais le vieillissement peut être retardé par une filtration régulière ou des vidanges d’huile.

(2) Dissipation thermique et augmentation de la température

• Transformateur de type sec : repose sur un refroidissement par air naturel ou un refroidissement par air forcé par ventilateur, et l'efficacité de dissipation thermique est bien inférieure à celle du refroidissement à l'huile. La capacité de dissipation thermique est faible et un fonctionnement en surcharge à long terme peut facilement entraîner une surchauffe de l'isolation et raccourcir la durée de vie.

• Transformateur immergé dans l'huile : s'appuyant sur de l'huile minérale ou de l'huile isolante d'ester synthétique pour faire circuler la dissipation thermique avec un rendement élevé, une conductivité thermique bien supérieure à celle de l'air, une forte capacité à résister à une surcharge à court terme et un bon contrôle de l'élévation de température.

(3) Adaptabilité environnementale

• Transformateur de type sec : Peur de l'humidité et de la poussière, adapté aux environnements intérieurs propres et secs.

• Transformateur immergé dans l'huile : possède un haut niveau de protection et peut s'adapter aux environnements extérieurs humides et pollués, mais les fuites d'huile peuvent polluer l'environnement.

III. Comparaison de vie typique

• Transformateur de type sec : Dans un environnement idéal (température et humidité contrôlées, pas de surcharge), la durée de vie nominale est généralement de 20 à 30 ans. La durée de vie réelle est considérablement affectée par les niveaux de maintenance.

• Transformateur immergé dans l'huile : la durée de vie typique peut généralement atteindre 20 à 30 ans, et dans des conditions d'exploitation et de maintenance standard, elle peut atteindre 30 à 40 ans, voire plus. De nombreux transformateurs immergés dans l'huile qui fonctionnent depuis plus de 50 ans sont toujours utilisés, mais nécessitent un entretien régulier (comme des tests d'huile, une inspection des joints).

IV. Entretien et coût

• Transformateurs de type sec : La maintenance est simple et il n'est pas nécessaire de manipuler d'huile isolante, mais il est important que les isolateurs soient propres et protégés de l'humidité. Une fois que l’isolation est sérieusement vieillie, elle ne peut souvent être remplacée que dans son ensemble.

• Transformateur immergé dans l'huile : La qualité de l'huile, les conditions d'étanchéité et de traversée doivent être surveillées régulièrement, et le coût de maintenance est élevé, mais un bon entretien peut considérablement prolonger la durée de vie. Il n’est pas rare que d’anciennes sous-stations immergées dans le pétrole continuent de fonctionner pendant 10 à 15 ans après une transformation technique.

V. Variables clés affectant la durée de vie réelle

Outre les différences structurelles, dans les mêmes conditions, la durée de vie des transformateurs immergés dans l'huile est généralement plus longue que celle des transformateurs de type sec. En effet, la dissipation thermique et la stabilité d'isolation de l'huile isolante sont meilleures que celles des matériaux solides et la structure immergée dans l'huile n'est pas sensible aux influences environnementales. Cependant, la durée de vie réelle dépend de divers facteurs :

1. Taux de charge et conditions de surcharge

Un fonctionnement à long terme dépassant 80 à 90 % de la capacité nominale réduira considérablement la durée de vie des deux transformateurs.

2. Conditions environnementales de fonctionnement

• Détérioration par immersion d'huile : les environnements souterrains humides et chimiquement corrosifs accéléreront le vieillissement des joints et la détérioration de la qualité de l'huile.

• Transformateur sec : La poussière, les brouillards salins et les environnements très humides peuvent facilement entraîner des fuites de surface et une dégradation de l'isolation.

3. Niveau d'entretien

• Changements par immersion d'huile : des tests d'huile réguliers, des inspections des joints et l'entretien du système de refroidissement sont essentiels.

• Transformateur de type sec : l'accent est mis sur le nettoyage et le dépoussiérage, la maintenance du ventilateur de contrôle de la température et la ventilation environnementale.

VI. Comment choisir ?

Lors du choix d'un transformateur, la durée de vie n'est qu'un des facteurs et doit également être prise en compte de manière globale :

Choisissez le type immergé dans l’huile, qui convient mieux à :

• Scénarios nécessitant un fonctionnement continu à long terme, une charge importante et une installation extérieure ;

• Projets qui nécessitent une longue période de retour sur investissement (>20 ans) ;

• Utilisateurs disposant d'une équipe professionnelle d'exploitation et de maintenance et pouvant accepter un entretien régulier.

Choisissez un changeur de type sec, qui convient mieux à :

• Exigences élevées en matière de protection incendie, installées en intérieur ou dans des zones à forte densité de population ;

• Vous souhaitez des produits sans entretien, à faible risque d'incendie, respectueux de l'environnement et sans huile ;

• La charge est relativement stable et ne fonctionne pas sous une surcharge extrême.

VII. Conclusion

En résumé, les transformateurs immergés dans l'huile durent plus longtemps avec un entretien idéal, mais les transformateurs de type sec peuvent également offrir une stabilité à long terme dans des environnements spécifiques. Les utilisateurs doivent faire des choix en fonction des besoins réels, des conditions environnementales et des capacités de maintenance, et insister sur une inspection et une maintenance régulières pour véritablement prolonger la durée de vie du transformateur. Dans les projets réels, au lieu de simplement comparer la durée de vie, il est préférable de se concentrer sur : si le modèle est sélectionné en fonction des conditions de travail réelles + si un système d'exploitation et de maintenance standardisé est établi.

C'est pourquoi de plus en plus de projets réaliseront une évaluation du cycle de vie des transformateurs (ACV) dès le début, plutôt que de se limiter au prix initial.
