Un guide rapide : principales différences et guide de sélection entre les transformateurs de type sec et les transformateurs immergés dans l'huile

À mesure que le développement de nouveaux systèmes électriques s'accélère, les transformateurs de distribution, en tant qu'équipement essentiel pour la conversion d'énergie, jouent un rôle essentiel dans la détermination de la sécurité, de l'efficacité énergétique et des coûts d'exploitation et de maintenance. Le marché actuel est dominé par deux catégories principales : les transformateurs de type sec et les transformateurs immergés dans l'huile. Ces deux types diffèrent considérablement en termes d'isolation et de refroidissement, de performances en matière de sécurité et d'environnement, de scénarios applicables et de rentabilité. Conformément à la norme obligatoire d'efficacité énergétique GB 20052-2024, cet article fournit une analyse complète des différences entre ces deux types d'équipements, offrant une référence faisant autorité pour la sélection technique.

I. Différences fondamentales fondamentales : différences dans les méthodes d'isolation et de refroidissement

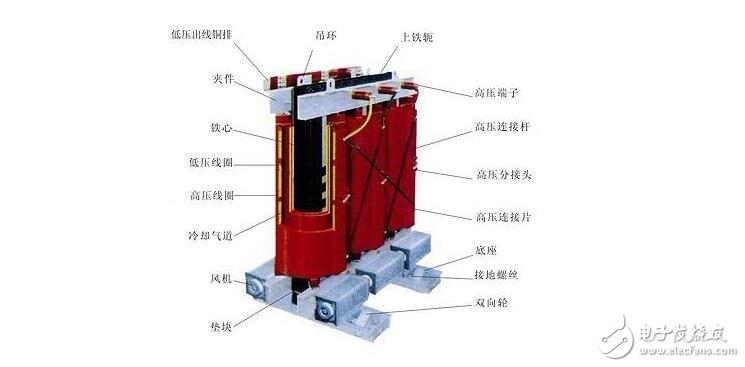

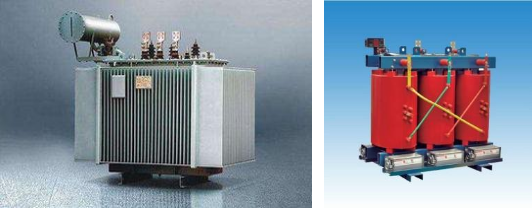

Les transformateurs de type sec utilisent l'air comme moyen de refroidissement. Les enroulements sont isolés à l'aide d'un moulage sous vide de résine époxy ou d'une imprégnation de papier Nomex, éliminant ainsi le besoin de fluide liquide. Ils présentent une structure simple et ne présentent aucun risque de fuite. Les transformateurs immergés dans l’huile utilisent de l’huile isolante à la fois comme moyen de refroidissement et comme moyen isolant. Le noyau et les enroulements sont immergés dans le réservoir d'huile, s'appuyant sur la circulation de l'huile pour la dissipation thermique. Cette technologie est mature et offre une gamme de capacités plus large. Cette différence fondamentale de conception détermine la divergence globale entre les deux en termes de sécurité, d’impact environnemental, ainsi que d’exploitation et de maintenance.

II. Comparaison entre six dimensions clés

Article de comparaison	Transformateur de type sec	Transformateur immergé dans l'huile
1. Sécurité et protection de l'environnement	Ignifuge, antidéflagrant et sans pollution. Conforme aux normes d'isolation de classe F/H. Aucun risque de fuite d'huile ou de combustion. Conforme au code incendie GB50016. Idéal pour les zones densément peuplées et les espaces souterrains.	Risque de fuite d'huile et d'incendie. Nécessite des puisards d’huile et des installations de lutte contre les incendies. Les fuites d’huile minérale peuvent contaminer le sol et les sources d’eau, sous réserve de réglementations environnementales plus strictes.
2. Scénarios d'application	Préféré pour les emplacements intérieurs à haute sécurité incendie tels que les complexes commerciaux, les centres de données, les hôpitaux, les écoles, les métros et les sous-sols d'immeubles de grande hauteur. La capacité d’une seule unité est principalement inférieure à 2 500 kVA.	Principalement utilisé dans les sous-stations extérieures, les parcs industriels, les stations d'appoint éoliennes et solaires et l'alimentation électrique centralisée de grande capacité. Peut couvrir des besoins de puissance ultra-élevés.
3. Installation et entretien	Petite taille, installation flexible, sans entretien ou nécessitant peu d'entretien. Nécessite uniquement un dépoussiérage régulier et des contrôles de contrôle de la température. Temps de maintenance court après mise hors tension sans perturber la production.	Nécessite des tests réguliers d’échantillons d’huile, un réapprovisionnement en huile et une gestion des fuites. Charge de travail de maintenance importante ; vidange d'huile requise tous les 5 à 8 ans. Coût de maintenance élevé par unité.
4. Coût et économie	Le coût d'achat initial est 15 à 20 % plus élevé, mais le coût de maintenance du cycle de vie est inférieur, offrant ainsi un rapport qualité-prix supérieur à long terme.	L'investissement initial est inférieur de 30 à 50 %, avec une économie exceptionnelle dans les scénarios de grande capacité, mais des coûts d'exploitation et de conformité plus élevés.
5. Efficacité énergétique et perte	Conforme à la norme GB 20052-2024 niveau 1/2 en matière d'efficacité énergétique. Réduction des pertes à vide, plus d'économie d'énergie dans des conditions de charge légère.	Conforme à la norme GB 20052-2024 niveau 1/2 en matière d'efficacité énergétique. Meilleures performances de perte de charge, plus adaptées au fonctionnement continu intensif.
6. Adaptabilité environnementale	Faible résistance à l'humidité et à la poussière ; nécessite une protection renforcée dans les environnements très humides et corrosifs.	Structure scellée stable, plus grande adaptabilité aux environnements extérieurs difficiles, avec une excellente résistance aux intempéries.

III. Mise en œuvre de nouvelles réglementations : la sélection des équipements doit être conforme aux normes

GB 20052-2024, une norme nationale obligatoire pour les transformateurs de puissance en vigueur en février 2025, spécifie les niveaux d'efficacité énergétique et les calendriers d'élimination progressive. Le choix de modèles à faible rendement est strictement interdit dans les nouveaux projets de construction et les équipements existants à forte consommation d'énergie doivent être progressivement supprimés. Pour la distribution d'énergie intérieure dans les bâtiments civils, conformément aux dispositions obligatoires de la norme GB 51348-2019, des transformateurs à isolation liquide de type sec ou ininflammable doivent être sélectionnés.

IV. Recommandations de sélection : correspondance précise basée sur des scénarios d'application

Choisissez le type sec : environnements intérieurs, zones à forte fréquentation, exigences strictes en matière de sécurité incendie, espace limité, faibles fluctuations de charge et accent mis sur la protection de l'environnement et un faible entretien.

Choisissez un système immergé dans l'huile : pour une utilisation en extérieur, des charges concentrées de grande capacité, des charges lourdes continues, des environnements difficiles et des situations privilégiant de faibles coûts initiaux.

V. Tendances du secteur

Poussé par des objectifs de sécurité et de faible émission de carbone, le taux de pénétration des transformateurs de type sec continue d'augmenter dans les réseaux de distribution urbains, les centres de données et les nouveaux secteurs d'infrastructures ; Les transformateurs immergés dans l'huile, tirant parti de leur grande capacité et de leur rentabilité, restent dominants dans le transport et la transformation d'énergie en extérieur ainsi que dans les applications énergétiques industrielles. Ces deux types d’équipements ne s’excluent pas mutuellement ; ils se complètent plutôt dans différents scénarios et travaillent ensemble pour soutenir le fonctionnement sûr et efficace des réseaux électriques modernes.

Les fabricants d'équipements électriques conseillent que la sélection doit équilibrer la sécurité, l'efficacité énergétique, l'exploitation et la maintenance, ainsi que la conformité réglementaire. Les décisions doivent être prises de manière globale, en tenant compte des caractéristiques de charge, des environnements d'installation et des cycles budgétaires, afin d'éviter une augmentation des coûts, des risques pour la sécurité et des risques de conformité résultant d'une sélection incorrecte.
